Alinee la horquilla vibrante
mediante el marcado
Instalación en tuberías

Alinear la entrada de cables

Instrucciones especiales para
el montaje
Endress+Hauser

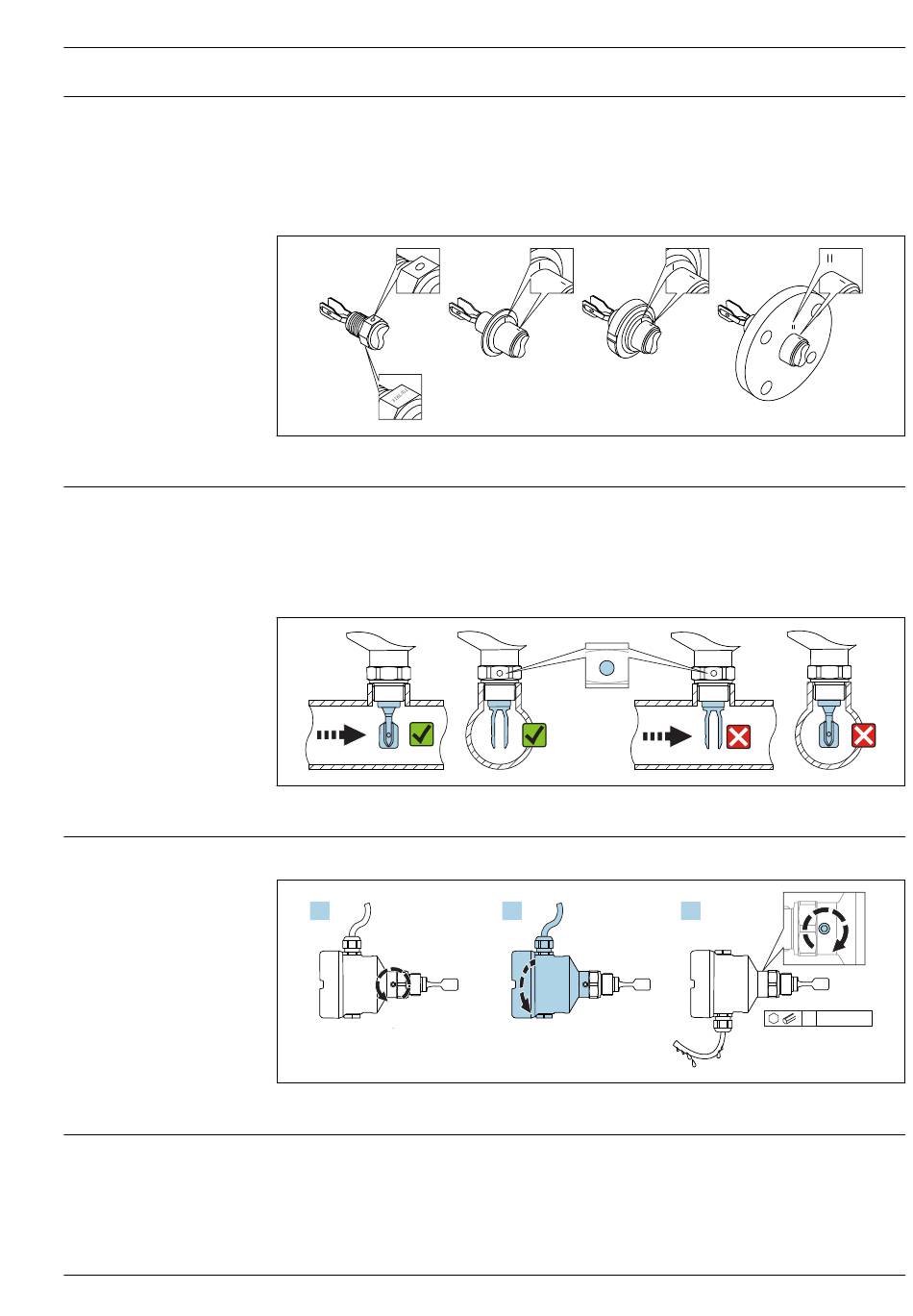

La horquilla vibrante se puede alinear mediante el marcado. De este modo, el producto puede salir
fácilmente y se evita que se formen adherencias.
Las marcas pueden incluir lo siguiente:
• Información del material, nombre de la rosca o círculo en la tuerca hexagonal o en el casquillo de
soldadura
• Símbolo II en la parte posterior de la brida o Tri-Clamp
 15 Marcas para alinear el diapasón
• Velocidad de caudal hasta 5 m/s con una viscosidad de 1 mPa⋅s y una densidad de 1 g/cm
Compruebe el correcto funcionamiento en el caso de que haya otras condiciones del producto de
proceso.
• El flujo no se verá impedido significativamente si el diapasón está bien alineado y la marca señala
en el sentido del flujo.
• La marca es visible cuento está instalado.
 16 Instalación en tuberías (tenga en cuenta la posición de la horquilla y las marcas)
Se puede girar el tornillo de bloqueo para así girar la caja y alinear el cable.
1.
 17 Caja con tornillo de bloqueo externo y circuito de goteo
Sujete el dispositivo
Sujete el dispositivo en caso de carga dinámica severa. Capacidad máxima de carga lateral de las
extensiones de tuberías y sensores: 75 Nm (55 lbf ft).
2.
3 (SGU).
3.
4 3.5 Nm
