- Página 1 MANUAL PCT 450/550/650 con cabezal T2...
-
Página 2: Tabla De Contenido
6.E) DESPIECE DE MOTOR..............................23 SECCIÓN 7 - MANTENIMIENTO........................24 SECCIÓN 8 - ESQUEMAS ELÉCTRICOS......................25 8. A) CIRCUITO ELÉCTRICO PCT 450/550/650........................25 8. B) CIRCUITO ELÉCTRICO CABEZAL T2..........................26 SECCIÓN 9 - GARANTÍA..........................27 9.A) CONDICIONES. -
Página 3: Sección 1 - Seguridad
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 1 - SEGURIDAD. 1.A) ADVERTENCIAS. LA DESCARGA ELÉCTRICA PUEDE MATAR. - Desconectar el equipo de la red de alimentación antes de su instalación y de toda operación de verificación y de reparación. -
Página 4: Instrucciones De Seguridad
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 1.B) INSTRUCCIONES DE SEGURIDAD. 1.B.1) PREVENCIÓN DE QUEMADURAS. Para proteger los ojos y la piel contra las quemaduras y los rayos ultravioletas: - Llevar anteojos oscuros. - Llevar puesta vestimenta, guantes y zapatos adecuados. -
Página 5: Sección 2 - Especificaciones

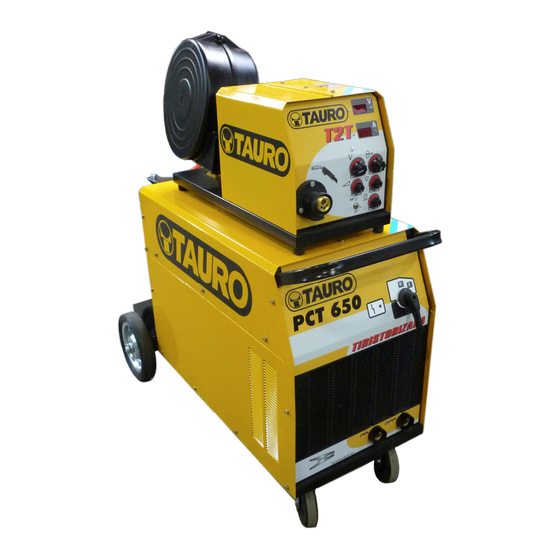

TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 2 - ESPECIFICACIONES. 2. A) CARACTERÍSTICAS GENERALES. Los equipos PCT 450/550/650 con cabezal T2-S son rectificadores trifásicos específicamente concebidos para la soldadura MAG, de aceros al carbono, trabajando con gas de protección CO , mezclas de Argón-CO... -
Página 6: Comandos
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 2. B) COMANDOS. -
Página 7: Características Eléctricas Y Mecánicas
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 2. C) CARACTERÍSTICAS ELÉCTRICAS Y MECÁNICAS. Modelos PCT 450 PCT 550 PCT 650 Alimentación 3 x 380 V Frecuencia 50 Hz Corriente Nominal Soldadura FS 60% 390 A 450 A 550 A... -
Página 8: Sección 3 - Instalación
Si vuestro equipo sufre daños durante la expedición, enviar el reclamo a la empresa de transporte. 3. B.2) RECLAMOS POR MERCADERÍAS DEFECTUOSAS. Todos los equipos expedidos por TAURO han sido sometidos a un riguroso control de calidad. Sin embargo, si vuestro equipo no funcionara correctamente, consulte la Sección 5 IDENTIFICACIÓN DE PROBLEMAS de este manual. - Página 9 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 3. C.3) CONEXIÓN A TIERRA. - Para la protección de quienes lo usan, es imprescindible que el equipo esté correctamente conectado con la instalación de tierra. - El terminal de tierra de la toma de red debe estar conectado a la instalación de tierra.
-
Página 10: Sección 4 - Operación
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 ATENCIÓN. Durante esta operación el alambre se encuentra bajo tensión eléctrica, y sometido a fuerza mecánica. Por lo tanto, si no se toman las debidas precauciones, se puede incurrir en peligro de electrocución, heridas o encendido eléctrico del arco no deseado. - Página 11 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 3. Girar la perilla del potenciómetro de regulación de velocidad de alambre (6) hasta la posición prese- leccionada. Además, ajustar los potenciómetros de pre y pos gas (26 y 27) según el tipo de soldadura a reali- zar.
-
Página 12: Sección 5 - Identificación De Problemas Y Posibles Soluciones
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 5 - IDENTIFICACIÓN DE PROBLEMAS Y POSIBLES SOLUCIONES. Problema Posibles causas Controles a efectuar y soluciones 1- Presión de rodillo incorrecta. 1- Controlar ajuste del rodillo de presión. 2- Verificar que el alambre no sufra... -
Página 13: Sección 6 - Despiece
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 6 - DESPIECE. 6.A) DESPIECE CABEZAL T2. - Página 14 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 Ítem nº Descripción Código PLAQUETA FMQ 16 / VOLTÍMETRO CO-PRE.0FMQ16 PLAQUETA FMQ 16 / AMPERÍMETRO CO-PRE.0FMQ16 PLAQUETA FMQ 18-T2-S / 2T-4T CO-PRE.0FMQ18 PLAQUETA FMQ 11-T2-S / VELOCIDAD ALAMBRE CO-PRE.0FMQ11 NIPLE ROSCA MACHO 1/8" BSPT-CORREDERA 6 mm CO-NEU.012510...
- Página 15 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 Ítem nº Descripción Código PLAQUETA FMQ 16 / VOLTÍMETRO CO-PRE.0FMQ16 PLAQUETA FMQ 16 / AMPERÍMETRO CO-PRE.0FMQ16 POTENCIÓMETRO 1 KOHM - 2 W / VELOCIDAD DE ALAMBRE CO-ECA.014120 PERILLA A 34 CO-ELE.051100 POTENCIÓMETRO LINEAL 100 KOHM - 24 mm / RAMPA CO-ECA.014870...
-
Página 16: Despiece Fuente
Código nº PLAQUETA FMQ 21 CO-PRE.0FMQ21 VENTILADOR GRANDE CON HELICE DE 300 mm CO-ELE.090100 PARA PCT 450 PUENTE RECTIFICADOR ZLTS 450 CO-ELE.056600 PARA PCT 550 PUENTE RECTIFICADOR ZLTS 650 CO-ELE.056700 PARA PCT 450 PUENTE RECTIFICADOR ZLTS 650 CO-ELE.056750 RUEDA REFORZADA 250 X 50 mm CO-RUE.008000... - Página 17 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 PARA PCT 450: LLAVE VEFBEN 303 3 x 32 A CO-ELE.041910 PARA PCT 550: LLAVE INTERRUPTORA TRIPOLAR DE 40 A CO-ELE.042150 PARA PCT 650: LLAVE INTERRUPTORA TRIPOLAR DE 63 A CO-ELE.041950 RELE BOBINA 24 VAC - 5A 250V 4INV CO-ECA.017620...
-
Página 18: Despiece Euroacople
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.C) DESPIECE EUROACOPLE. Ítem. Descripción Código CAPILAR – EUROACOPLE 14-200.0EC002 TUERCA BRONCE 14-200.0EC005 LANZA – EUROACOPLE 14-200.0EC001 MAZA – EUROACOPLE 14-200.0EC003 PLÁSTICO – EUROACOPLE 14-200.0EC004... -
Página 19: Despiece De Torchas
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.D) DESPIECE DE TORCHAS. 6.D.1) DESPIECE TORCHA MB.36. Ítem. Descripción Código TORCHA MIG 36 x 3 m (COMPLETA) 02-001.TM3630 TORCHA MIG 36 x 4 m (COMPLETA) 02-001.TM3640 TORCHA MIG 36 x 5 m (COMPLETA) 02-001.TM3650... - Página 20 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.D.2) DESPIECE TORCHA MB 501. Ítem. Descripción Código TORCHA MIG 501 x 3 m (COMPLETA) 02-001.TM5130 TORCHA MIG 501 x 4 m (COMPLETA) 02-001.TM5140 01 al 04 EMPUÑADURA CON GATILLO MB 15 / 25 / 36 / 501 02-001.TR2507...
- Página 21 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.D.3) DESPIECE TORCHA RB 61. Ítem. Descripción Código TORCHA MIG 61 x 3 m (COMPLETA) 02-001.TM6130 TORCHA MIG 61 x 4 m (COMPLETA) 02-001.TM6140 EMPUÑADURA RB 61 / MB 40 CON GATILLO 02-001.TR6107...
- Página 22 UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.D.4) DESPIECE ACOPLE TRASERO DE TORCHA Ítem. Descripción Código 01 al 05 EMPUÑADURA TRASERA MIG COMPLETA 02-001. TR2536 01 al 04 CACHAS EMPUÑADURA TRASERA MIG 02-001.TR2516 MASA TRASERA BRONCE TORCHA MIG 02-001. TR2508 6.D.5) DESPIECE ACOPLE TRASERO DE TORCHA MB 501.
-
Página 23: Despiece De Motor
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 6.E) DESPIECE DE MOTOR. -
Página 24: Sección 7 - Mantenimiento
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 7 - MANTENIMIENTO. General - Nunca quite los paneles del equipo u opere la unidad sin haber desconectado la alimentación. - Las operaciones de chequeo del interior de la unidad cuando la misma se encuentra bajo tensión traen aparejado el serio riesgo de electrocución por el posible contacto directo con partes vivas. -
Página 25: Sección 8 - Esquemas Eléctricos
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 SECCIÓN 8 - ESQUEMAS ELÉCTRICOS. 8. A) CIRCUITO ELÉCTRICO PCT 450/550/650. -
Página 26: Circuito Eléctrico Cabezal T2
UNIR S.A TAURO PCT 450/550/650 con cabezal T2 8. B) CIRCUITO ELÉCTRICO CABEZAL T2. -
Página 27: Sección 9 - Garantía
SECCIÓN 9 - GARANTÍA. 9.A) CONDICIONES. General. Los productos TAURO están garantizados por dos años a partir de la fecha de envío al Usuario origi- nal, “con excepción de los ítems listados en los párrafos que siguen”. A) Elementos consumibles con el uso: acoples de cables, carbones de motor, fusibles, toberas, tubos de contacto, guías flexibles, rodillos de arrastre, ruedas, que estén usados o desgastados por el normal uso del... - Página 28 UNIR S.A TAURO PCT 450/550/650 con cabezal T2...
