INSTALACIÓN DE TUBOS Y TUBOS DE DESAGÜE
Formación de tuberías y mangueras de drenaje
* Aplique un aislamiento térmico tanto para la tubería de refrigerante como para la manguera de drenaje
seguramente para que no se genere rocío en el interior del equipo. (Utilice espuma de polietileno como
material aislante.)

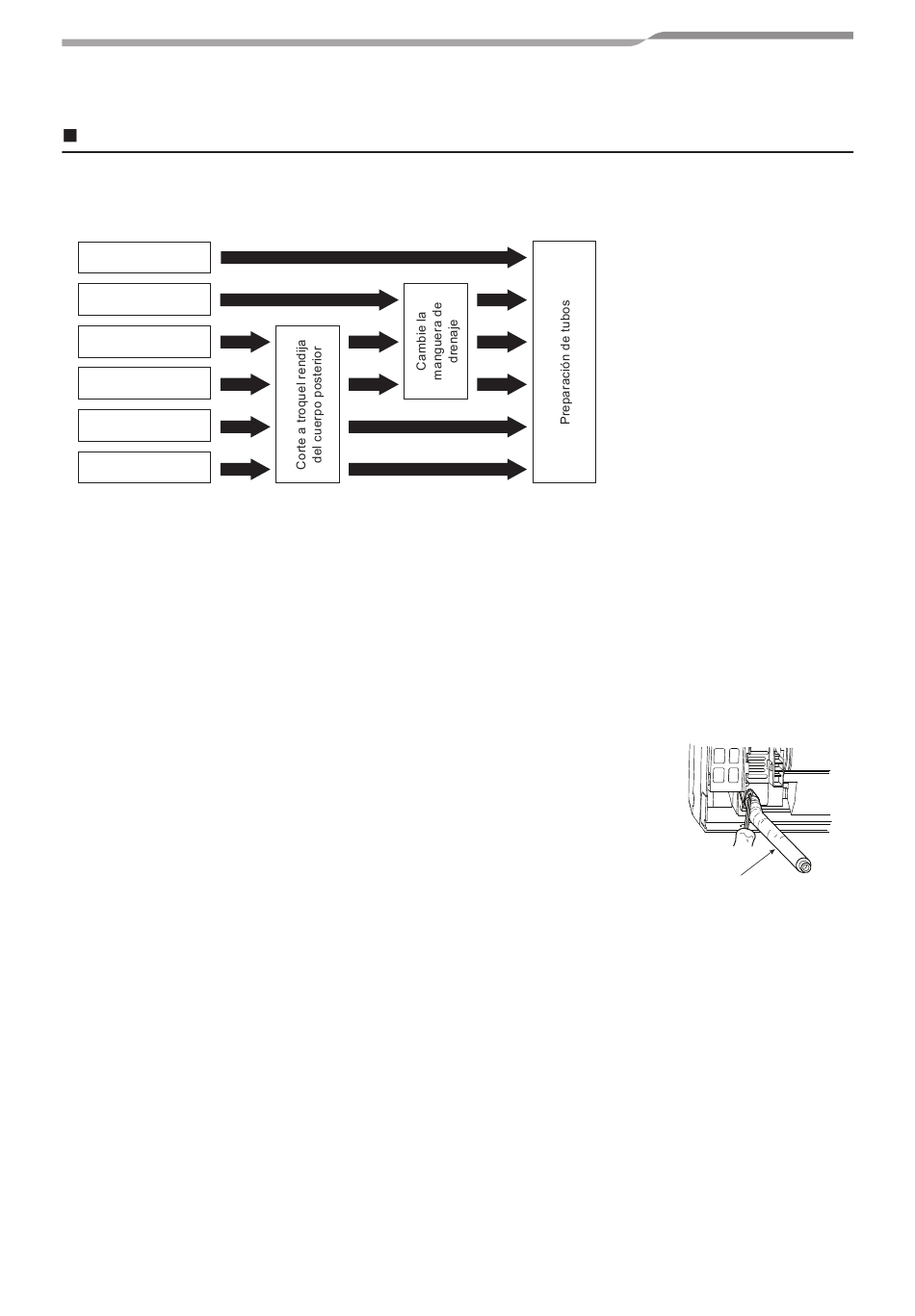

Trasera derecha
Trasera izquierda
Inferior izquierda
Izquierda
Inferior izquierda
Derecho
1. Corte a troquel rendija del cuerpo posterior
Recorte con unas tenazas la hendidura del lado izquierdo o derecho del cuerpo posterior para la
conexión izquierda o derecha y la hendidura del lado inferior izquierdo o derecho del cuerpo posterior
para la conexión inferior izquierda o derecha.
2. Cambie la manguera de drenaje
Para la conexión hacia la izquierda, la conexión inferior izquierda y la tubería de la conexión trasera
izquierda, es necesario cambiar la manguera de drenaje y la tapa de drenaje.
Si no cambia la posición de la manguera de drenaje, la unidad interior no se ajustará a la pared.
Cómo retirar la manguera de drenaje
• La manguera de drenaje se puede retirar quitando el tornillo que fija la
manguera de drenaje y luego extrayendo la manguera de drenaje.
• Al retirar la manguera de drenaje, tenga cuidado con los bordes afilados de la
placa de acero. Los bordes pueden causar lesiones.
• Para instalar la manguera de drenaje, inserte la manguera de drenaje
firmemente hasta que la parte de conexión haga contacto con el aislante
térmico, y luego asegúrela con el tornillo original.
