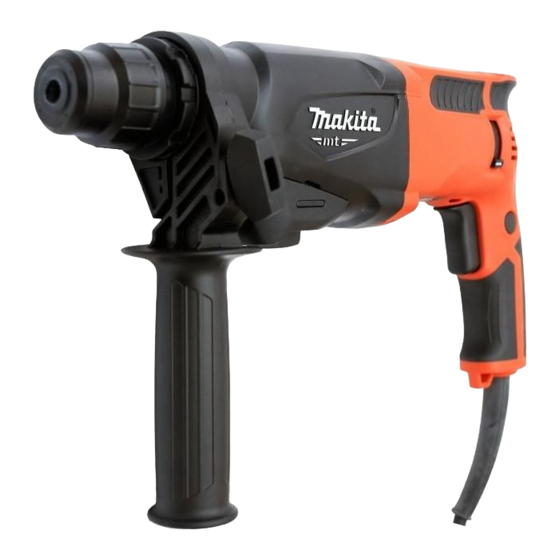

Makita M8700 Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Makita Manuales
  4. Martillos Rotativos
  5. M8700
  6. Manual de instrucciones
Makita M8700 Manual De Instrucciones

Makita M8700 Manual De Instrucciones

Ocultar thumbs Ver también para M8700:

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 24

Enlaces rápidos

Descargar este manual
GB Rotary Hammer
F
Marteau Perforateur
D
Bohrhammer
I
Martello rotativo
NL Boorhamer
E
Martillo Rotativo
P
Martelete Rotativo
DK Borehammer
GR Περιστροφικό σφυρί
TR Kırıcı Delici
M8700
Instruction Manual
Manuel d'instructions
Betriebsanleitung
Istruzioni per l'uso
Gebruiksaanwijzing
Manual de instrucciones
Manual de instruções
Brugsanvisning
Οδηγίες χρήσεως
Kullanma kılavuzu
