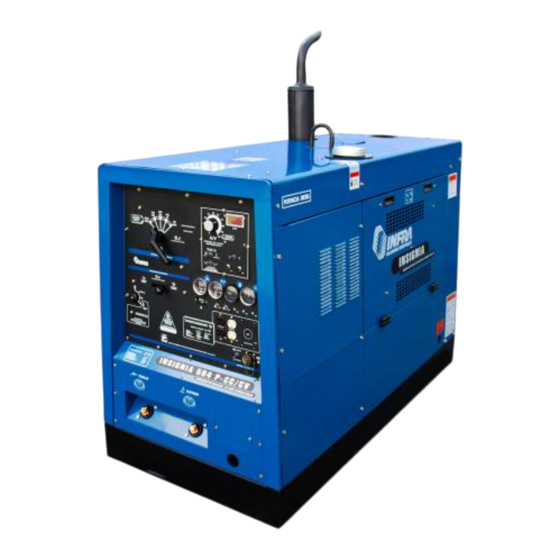

INSIGNIA 504 P-CC/CV
GENERADOR PARA SOLDADURA CC/CD FUERZA AUXILIAR
PROCESOS
CORTE CON ELECTRODO DE CARBON (CAC-
A)
NUCLEO DE FUNDENTE (FCAW )
ELECTRODO REVESTIDO (SMAW)
PROCESO TIG (GTAW)
PROCESO MIG (GMAW )
DESCRIPCIÓN
SOLDADORA DE TIPO CC Y VC
SALIDA DE SOLDADURA TIPO CD
MOTOR DE COMBUSTIÓN INTERNA
VISITE NUESTRO SITIO W EB: www.siisa-infra.com.mx
PROPORCIONE ESTE MANUAL AL OPERADOR
MANUAL DE
OPERACIÓN
PM0776 REV. 1
E. 01-11-2012
R. 27-05-2019

Publicidad

loading

Manuales relacionados para Infra INSIGNIA 504 P-CC

Resumen de contenidos para Infra INSIGNIA 504 P-CC

  • Página 1 NUCLEO DE FUNDENTE (FCAW ) ELECTRODO REVESTIDO (SMAW) PROCESO TIG (GTAW) PROCESO MIG (GMAW ) DESCRIPCIÓN SOLDADORA DE TIPO CC Y VC SALIDA DE SOLDADURA TIPO CD MOTOR DE COMBUSTIÓN INTERNA VISITE NUESTRO SITIO W EB: www.siisa-infra.com.mx PROPORCIONE ESTE MANUAL AL OPERADOR...

  • Página 2: Tabla De Contenido

    CONTENIDO PRECAUCIONES DE SEGURIDAD....................................i SECCION 1 PALABRAS Y SEÑALES DE SEGURIDAD ............................1 1 - 2 Definiciones de la Simbologia ..................................1 SECCION 2 ESPECIFICACIONES .................................... 2 2 - 1 Espec if ic aciones de Soldadura, Fuerza Auxiliar y Motor ........................2 2 - 2 Curvas Volts - Amperes CC/CD ..................................

  • Página 3: Precauciones De Seguridad

    PRECAUCIONES DE SEGURIDAD - LEA ANTES DE USAR 1-1 USO DE SIMBOLOS Indica instrucciones especiales PELIGRO! « Indica una situación peligrosa que, si no se la evita, resultará en muerte o lesión grave. Los peligros posibles se muestran en los símbolos adjuntos o se explican en el texto. Indica una situación peligrosa que, si no se la evita, podría resultar en muerte o lesión grave.
  • Página 4 HUMOS Y GASES pueden ser peligrosos para su 5.- Trabaje en áreas confinadas únicamente si están bien ventiladas o si utiliza un respirador autónomo. Los gases de protección usados para soldar pueden salud. desplazar el aire causando accidentes o incluso la muerte. Asegúrese que el La soldadura produce humos y gases que al respirarlos aire que respira es limpio.

  • Página 5: Símbolos Adicionales Para Instalación, Operación Y Mantenimiento

    1-3 SÍMBOLOS ADICIONALES PARA INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO EL COMBUSTIBLE usado en los motores puede 3.- Permita que el motor se enfríe antes de agregar combustible. De ser posible verifique que el motor esté frío antes de iniciar el trabajo. causar fuego o explosión.

  • Página 6: Sección 1. Palabras Y Señales De Seguridad

    SECCIÓN 1. PALABRAS Y SEÑALES DE SEGURIDAD La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para identificar los diferentes niveles de peligro e instrucciones especiales. La mención de la palabra precaución nos indica que ciertos procedimientos ó conductas deberán PRECAUCION seguirse para evitar daños corporales ó...

  • Página 7: Sección 2. Especificaciones

    SECCIÓN 2. ESPECIFICACIONES 2.1 ESPECIFICACIONES DE SOLDADURA, FUERZA AUXILIAR Y MOTOR RANGO DE VOLTAJE MAX CAPACIDAD SALIDA DE FUERZA PROCESO DE SALIDA NOM INAL MOTOR SALIDA DE DE CIRCUITO A U X I L I A R TANQUE DE SOLDADURA DE SOLDADURA SOLDADURA ABIERTO...

  • Página 8: Consumo De Combustible

    2-4. CONSUMO DE COMBUSTIBLE Las curvas de consumo de combustible muestran el gasto aproximado de combustible bajo carga de soldadura ó sa- lida de fuerza auxiliar. 2-5. GRAFICA DE CICLO DE TRABAJO EXCEDIENDO LOS CICLOS DE TRABAJO PUEDEN DAÑAR LA UNIDAD ADVERTENCIA No exceda los ciclos de trabajo indicados.

  • Página 9: Curvas De La Fuerza Auxiliar En Ca (Opcional)

    2-6. POTENCIA AUXILIAR EN CA Las curva de fuerza auxiliar muestra la potencia disponible en amperes en los receptáculos de 120 y 240VCA 2-7. CURVAS DE LA FUERZA AUXILIAR EN CA (OPCIONAL) A. FUERZA ELECTRICA AUXILIAR 12 kVA/kW MONOFÁSICA (SIN CARGA DE SOLDADURA) Las curvas de fuerza auxiliar muestran la potencia eléctrica disponible en...

  • Página 10: Sección 3. Instalación

    SECCIÓN 3. INSTALACIÓN 3-1. SELECCIÓN DE LA UBICACION Y MOVIMIENTO DE LA MAQUINA LEA LAS REGLAS DE SEGURIDAD AL PRECAUCIÓN PRINCIPIO DEL M ANUAL 1.- Deje espacio de 457 mm (18") libre SUPERIOR alrededor del equipo para un buen flujo de aire. DERECHO POSTERIOR 2.- Argolla de Izar.

  • Página 11: Dimensiones, Peso Y Angulo De Inclinación

    3-2. DIMENSIONES, PESO Y ANGULO DE INCLINACIÓN NO EXCEDA LOS ANGULOS DE INCLINACIÓN INDICADOS YA QUE PODRIA ADVERTENCIA DAÑAR EL MOTOR O LA UNIDAD SE PODRIA CAER. 3-3. SUJECIÓN DE LA MAQUINA No suelde en la base. El soldar en la base puede causar que haya fuego o explosión en el tanque de combustible.

  • Página 12: Conexiónes De La Bateria

    3-4. CONEXIONES DE LA BATERIA LAS CHISPAS PUEDEN CAUSAR QUE LOS GASES DE LA BATERIA EXPLOTEN: ADVERTENCIA El ácido de la batería puede quemar los ojos y la piel. Retire la puerta de acceso, removiento los tornillos (2). 1.- INTERRUPTOR DE ENCENDIDO. Localice el interruptor en la posición de APAGADO.

  • Página 13: Verificación Del Motor Antes De Arrancar

    3-6. VERIFICACIÓN DEL MOTOR ANTES DE ARRANCAR ADVERTENCIA LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL MANUAL. CHEQUE LOS NIVELES DEL MOTOR SIEMPRE ANTES DE ARRANCAR. Aceite Lleno El motor debe estar frio y en una superficie plana. La Aceite. máquina se embarca con aceite de operación 15W-40.

  • Página 14: Conexión A Las Terminales De Salida

    3-7. CONEXION A LAS TERMINALES DE SALIDA PRECAUCIÓN UNA DESCARGA ELECTRICA puede causar la muerte. Pare el motor 1.- Terminal de trabajo 2.- Terminal de Electrodo. Para soldadura convencional con electrodo y TIG en corriente directa, electrodo positivo, localice el con- mutador de polaridad en la posición de polaridad invertida.

  • Página 15: Calibre Del Cable Para Soldar

    3-9. CALIBRE DEL CABLE PARA SOLDAR* LARGO TOTAL DEL CABLE (COBRE) EN EL CIRCUITO DE SOLDADURA (NO EXCEDER) 75 m 45 m 60 m 90 m 105 m 120 m 30 m (100 ft) o menos (250 ft) (150 ft) (200 ft) (300 ft) (350 ft)

  • Página 16: Seccion 4 Funcion De Los Controles

    SECCIÓN 4. FUNCIÓN DE CONTROLES VER LAS REGLAS DE SEGURIDAD AL PRECAUCIÓN PRINCIPIO DEL M ANUAL 1.- Control de Ajuste Fino Amperes/Volts. 2.- Conmutador de Rango de Amperaje. 3.- Conmutador de Polaridad. 4.- Selector de ignición. 5.- Restablecedores CB6 -CB7. 6.- Restablecedor de Protección del Motor.

  • Página 17: Conmutador De Rango De Amperaje

    EL ARCO ELECTRICO ENTRE CONTACTOS puede dañar el selector. No cambie de ADVERTENCIA posición el Selector de rango de corriente mientras suelda. El arqueo interno en el selector puede dañar los contactos, causando que el selector falle. 1.- CONMUTADOR DE RANGO DE AMPERAJE. Use el conmutador para seleccionar el rango de amperaje de soldadura.

  • Página 18: Horómetro

    HOROMETRO 0 0 0 0 1 Use el Horómetro para checar el total de horas de operación. Este medidor opera solamente cuando la máquina está trabajando. CONTROL REMOTO. NORMAL: Use esta opción cuando se deseé controlar la salida desde la máquina. REMOTO: Use esta opción cuando se deseé...

  • Página 19: Medidores Del Motor

    1.- MEDIDOR DE TEMPERATURA. Use el medidor para checar la temperatura del refrigerante del motor. La temperatura normal de operación es de 81 C a 93 C(180 F a 200 F). Si la temperatura del refrigerante se incrementa a 105 C(221 F) el motor detendrá...

  • Página 20: Sección 5. Operacion De La Fuerza Auxiliar

    SECCIÓN 5. OPERACION DE LA FUERZA AUXILIAR 5-1. RECEPTÁCULOS DUPLEX DE 120/240 VOLTS C.A. LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO ADVERTENCIA DEL MANUAL 1.- RESTABLECEDOR CB1, CB2. Estos restablecedores protegen a los receptáculos de 120 Volts y 240 Volts respectivamente contra sobrecargas y cortocircuito que puedan dañar a los devanados de la planta de fuerza auxiliar.

  • Página 21: Salida De Fuerza Auxiliar 20 Kva/Kw , 3 Fases

    5-3. SALIDA DE FUERZA AUXILIAR 15 KVA/KW, 3 FASES. (OPCIONAL) Solo personal calificado deberá realizar la operación. Pare el motor. Retire la tapa de conexiones. 1.- Terminal 93 2.- Terminal 92 3.- Terminal 91. 4.- Neutro 94. Conecte las terminales tal como se ilustra en la figura para poder disponer de la fuerza UNA FASE auxiliar de 12 Kva/Kw ó...

  • Página 22: Alambrado De La Clavija De 120/240 Vca

    5-4. ALAMBRADO DE LA CLAVIJA DE 120/240 VOLTS. (Opcional) La clavija puede ser cableada de tal manera CORRIENTE DISPONIBLE que abastezca 240 Vc.a. 2 hilos o bien a EN AMPERES 120/240V 3 hilos. Ver diagrama eléctrico. RECEPTACULO RECEPTACULO 1.- Clavija cableada para 120/240V 3 hilos. 240 Volts** 120 Volts Cuando la clavija sea conectada para car-...

  • Página 23: Sección 6. Mantenimiento Y Guia De Problemas

    SECCIÓN 6. MANTENIMIENTO Y GUIA DE PROBLEMAS 6-1. MANTENIMIENTO DE RUTINA 8 HORAS Combustible Diesel Limpie los Drene el agua líquidos del sistema de Ver if iq ue Agua derramados combus tible ni veles Ace ite 75 a 100 HORAS Primer Primer Limpie y apriete...

  • Página 24: Mantenimiento Al Filtro De Aire

    6-2. MANTENIMIENTO AL FILTRO DE AIRE Pare el motor. Nunca ponga en marcha el motor sin el elemento filtrante, o con el filtro sucio. La garantía no cubre daño al motor causado por el uso del elemento en malas condiciones. Se puede limpiar el elemento primario del filtro de aire, pero con cada limpieza se reduce su capacidad de filtrar tierra y su-...

  • Página 25: Ajuste De La Velocidad Del Motor

    6-4. AJUSTE DE LA VELOCIDAD DEL MOTOR Pare el motor y permita que se enfríe. La velocidad del motor está fijada en la fabrica y no requiere ajuste. Después de afinar el motor, verifique la velocidad con un tacómetro o un frecuenciómetro. Consulte la tabla para la velocidad apropiada sin cargas y en caso de ser necesario, ajuste la velocidad como sigue: Arranque el motor y hágalo funcionar hasta que esté...

  • Página 26: Cambio De Aceite Del Motor, Filtro De Aceite Y Filtro De Combustible

    6-5. CAMBIO DE ACEITE DEL MOTOR, FILTRO DE ACEITE Y COMBUSTIBLE Pare el motor y permita que se enfríe. Después de dar servicio, arranque el motor y verifique que no haya fuga de combustible. Filtro de aceite Manguera y válvula para drene de aceite Tapón de llenado de aceite Tubo de combustible...

  • Página 27: Revisión El Voltaje De La Bateria O Reemplazo

    6-6. REVISIÓN DEL VOLTAJE DE LA BATERIA Ó REEMPLAZO ADVERTENCIA LEA LA SECCIÓN DE SEGURIDAD AL INICIO DEL MANUAL Y DESPUES PROCEDA Si la máquina no tiene fuerza para arrancar, cheque el voltaje de la batería de la siguiente manera: Interruptor de ignición.

  • Página 28: Guia De Problemas

    6-8. GUIA DE PROBLEMAS ADVERTENCIA LEA LA SECCIÓN DE SEGURIDAD AL INICIO DEL MANUAL Y DESPUES PROCEDA PROBLEMAS COMO SOLDADORA PROBLEMA SOLUCION Ubique el interruptor de salida de voltaje en la posición "CONTINUO", o ponga el interruptor de control remoto en la posición "REMOTO" y conecte un control remoto al receptáculo de 14 terminales. Verifique la posición del conmutador de rango.
  • Página 29 PROBLEMAS EN FUERZA AUXILIAR 4kW PROBLEMA SOLUCION No hay fuerza auxiliar, la salida Reactive las protecciones CB1 y CB2 de soldadura esta bien. Desconecte el equipo de los receptáculos de fuerza auxiliar, cuando arranque el motor. Verifique las protecciones CB8 y CB9 y reestablézcalos si es necesario.Haga que un agente de Servicio No hay fuerza auxiliar, ni de Autorizado revise el rectificador SR1, el condensador C8 y el rotor.
  • Página 30 PROBLEMAS EN MOTOR PROBLEMA SOLUCION El motor arranca, pero se apaga Verifique los niveles de aceite y de líquido refrigerante. El sistema de paro automático detiene al motor cuando el boton de la protección si la presión del aceite está muy baja, o la temperatura del líquido refrigenrate es demasiado alta. se suelta.

  • Página 31: Sección 7. Diagrama Eléctrico

    SECCIÓN 7. DIAGRAMA ELÉCTRICO CARGA CARGA LINEA LINEA PM0776...

  • Página 32: Sección 8. Guia Para Uso De La Fuerza Auxiliar

    SECCIÓN 8. GUIA PARA USO DE LA FUERZA AUXILIAR ADVERTENCIA LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL M ANUAL 8-1. ¿CUANTA POTENCIA REQUIERE EL EQUIPO? VOLTS 115 1.- CARGA RESISTIVA. AMPS 4.5 Una lámpara incandescente es una carga resistiva que requiere una potencia total constante.
  • Página 33 Watts en el Watts de Watts en el Watts de M ot or es i nd us tr ia le s Po te nc ia Equipo Agrícola Po te nc ia arranque o p e r a c i ó n arranque operación Descongelador...
  • Página 34 TABLA 8-2. REQUERIMIENTO DEL MOTOR DE INDUCCION EN EL ARRANQUE CODIGO KVA/HP 10.0 11.2 12.5 14.0 MOTOR CA VOLTS 230 AMPS 2.5 1.- Placa de datos del motor. 2.- Código de potencia de arranque de motor. CODIGO Determine la potencia requerida para arrancar el HP 1/4 FASE : 1 motor usando la tabla 8-2.

  • Página 35: Sección 9. Lista De Partes

    SECCIÓN 9. LISTA DE PARTES LISTA 9 -1. ENSAMBLE GENERAL REF. NO. INVENTARIO COMP. D E S C R I P C I O N CANTIDAD PM0625 Marco frontal Fig. 9-3 Ensamble del panel frontal superior PP3446 Placa de datos Complemento del frente PC1536 Tablero portabirlo...
  • Página 36 FIGURA 9-1. ENSAMBLE GENERAL PM0776...
  • Página 37 LISTA 9-2. ENSAMBLE DEL GENERADOR REF. No. INVENTARIO D E S C R I P C I O N CANTIDAD PB1389 Barril Frontal PT1412 Tapa de barril PB1103 Barril posterior PR0714 Rotor MB00073 Balero PE0623 Estator PP2688 Punta de Campana. Ensamble del portaescobillas consta de: PE0510 Base portaescobillas...
  • Página 38 FIGURA 9-3. FRENTE ARMADO REF. No. INVENTARIO COMP. D E S C R I P C I Ó N CANT. MI 00110 Interruptor de control de velocidad 1P 1T MH 00056 Horometro. MT 08428 Medidor de temperatura MP 08441 Medidor de presión de aceite MM 04022 Medidor de combustible MA 00958...
  • Página 39 LISTA 9-4. ENSAMBLE DE LA CAJA DE CONTRO REF. COMP. D E S C R I P C I Ó N CANTIDAD No. INVENTARIO MP 08416 Perilla de plastico MI 01196 Interruptor 1P 2T MI 00138 Interruptor 2P 2T (Kit VC4) MC 10192 CB6,CB7 Circuit reset 10 Amps...
  • Página 40 LISTA 9-5. ENSAMBLE DE LA CAJA LATERAL REF. No. INVENTARIO COMP. D E S C R I P C I Ó N CANTIDAD MB 04284 Bushing MA 03955 Aislador glastic MR 09769 CR99 Relevador de 12VCD MC 08421 Capacitor PA 0380 Abrazadera para capacitor PT 1704 MECV...
  • Página 41 LISTA 9-6. ENSAMBLE DEL PUENTE RECTIFICADOR REF. COMP. D E S C R I P C I Ó N CANTIDAD No. INVENTARIO PS 1048 Soporte para rectific ador MA 03955 Ais lador glas tic PP 3051 Disipador de aluminio MD 01862 D2,D4,D6 Diodo Negativo 300A 400V MD 01863...
  • Página 42 NOTAS...

  • Página 43: Importante

    PÓLIZA DE GARANTÍA Soldadoras Industriales INFRA S.A. de C.V. 2.- SOLDADORAS INDUSTRIALES INFRA S.A. DE CV cubrirá los Calle plásticos No. 17, Colonia San Francisco Cuautlalpan, Naucalpan de gastos de transportación del producto dentro de la red de Juárez, Estado de México.
  • Página 44 NOTAS...
  • Página 45 NOTAS...
  • Página 46 NOTAS...
  • Página 47 NOTAS...
  • Página 48 SOLDADORAS INDUSTRIALES INFRA, S.A. de C.V. Plásticos No. 17 Col. San Francisco Cuautlalpan, Naucalpan de Juárez, Edo. de México, C.P. 53569. Tels. (55) 53-58-58-57; 5358-87-74; 53-58-44-00...

Este manual también es adecuado para:

Insignia 504 p-cv
