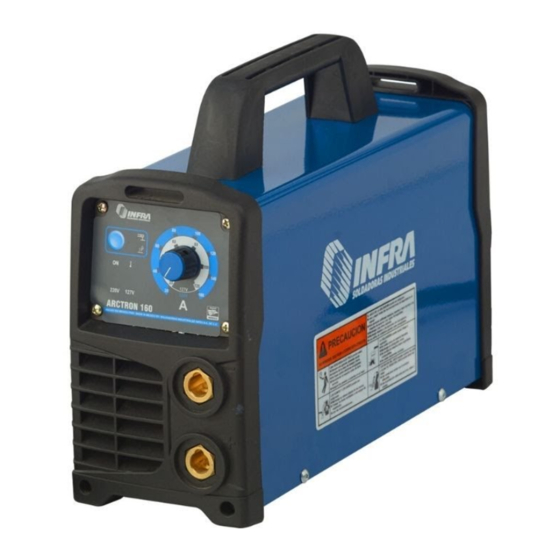

ARCTRON 160 SOLDADORA DE ARCO CD PROCESOS ELECTRODO REVESTIDO (SMAW) PROCESO TIG (GTAW). DESCRIPCIÓN SOLDADORA DE CORRIENTE DIRECTA (CD) UNA FASE VISITE NUESTRO SITIO W EB: www.siisa-infra.com.mx LEER EL MANUAL ANTES DE OPERAR LA UNIDAD PROPORCIONE ESTE MANUAL AL OPERADOR...
Página 2
CONTENIDO PRECAUCIONES DE SEGURIDAD ....................i SECCIÓN 1. PALABRAS Y SEÑALES DE SEGURIDAD ............... 1 SECCIÓN 2. CARACTERISTICAS ELÉCTRICAS ................1 2-1. ESPECIFICACIONES ELÉCTRICAS DE LA FUENTE DE PODER ......... 1 2-1. CURVAS VOLTS-AMPERES ....................2 2-2. CURVAS DE CICLO DE TRABAJO ..................2 SECCIÓN 3.
Página 3
PRECAUCIONES DE SEGURIDAD - LEA ANTES DE USAR 1-1 USO DE SIMBOLOS Indica instrucciones especiales PELIGRO! « Indica una situación peligrosa que, si no se la evita, resultará en muerte o lesión grave. Los peligros posibles se muestran en los símbolos adjuntos o se explican en el texto. Indica una situación peligrosa que, si no se la evita, podría resultar en muerte o lesión grave.
Página 4
HUMOS Y GASES pueden ser peligrosos para su 5.- Trabaje en áreas confinadas únicamente si están bien ventiladas o si utiliza un respirador autónomo. Los gases de protección usados para soldar pueden salud. desplazar el aire causando accidentes o incluso la muerte. Asegúrese que el La soldadura produce humos y gases que al respirarlos aire que respira es limpio.
Página 5
1-3 SÍMBOLOS ADICIONALES PARA INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO EL COMBUSTIBLE usado en los motores puede 3.- Permita que el motor se enfríe antes de agregar combustible. De ser posible verifique que el motor esté frío antes de iniciar el trabajo. causar fuego o explosión.
Página 6
SECCIÓN 1. PALABRAS Y SEÑALES DE SEGURIDAD La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para identificar los diferentes niveles de peligro e instrucciones especiales. La mención de la palabra precaucion nos indica que ciertos procedimientos ó conductas deberán PRECAUCIÓN seguirse para evitar serios daños corporales ó...
Página 7
2-1. CURVAS VOLTS-AMPERES Las curvas volts-amperes muestran el mínimo y máximo de voltaje y amperaje de la capacidad de salida de la máquina. Para valores intermedios las curvas estarán dentro de las dos mostradas. ELECTRODO (220 V c.a.) ELECTRODO (127 V c.a.) MÁXIMO MÁXIMO MÍNIMO...
Página 8
SECCIÓN 3. INSTALACIÓN 3-1. LOCALIZACIÓN Y MEDIOS DE ENTRADA DE AIRE LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO PRECAUCIÓN DEL MANUAL Cable de alimentación. No mueva ni opere la unidad Dejar un espacio abierto de 45 cm en donde podria caer. cada uno de los lados para evitar cual- quier obstrucción del flujo de aire.
Página 9
3-4. CONEXIÓN RECOMENDADA DEL CABLE DE ALIMENTACIÓN CON CLA- VIJA PARA SUMINISTRO ELÉCTRICO DE 127 V c.a. LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL PRECAUCION MANUAL CLAVIJA PARA EL CONTACTO DE CORRIENTE DE CICLO DE INTERRUPTOR DIÁMETRO DE CABLE DE ALIMENTACIÓN PROCESO SOLDADURA MÁXIMA...
Página 10
3-6. CONEXIÓN RECOMENDADA DEL CABLE DE ALIMENTACIÓN CON CLA- VIJA PARA SUMINISTRO ELÉCTRICO DE 220 V c.a. LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL PRECAUCION MANUAL CLAVIJA PARA EL CONTACTO DE CORRIENTE DE CICLO DE INTERRUPTOR DIÁMETRO DE CABLE DE ALIMENTACIÓN PROCESO SOLDADURA MÁXIMA...
Página 11
3-8. TAMAÑOS DE FUSIBLES RECOMENDADOS Y AREA DE CABLE MÍNIMA VOLTAJE DE ENTRADA PROTECCIÓN A SALIDA MÁXIMA 127 V c.a. 220 V c.a. Capacidad máxima del fusible recomendado: Fusible de retardo Capacidad máxima del fusible recomendado: Fusible de operación normal Tamaño de cable mínimo recomendado 12 AWG (4 mm2) 12 AWG (4 mm2)
Página 12
4.3. INDICADORES LUMINOSOS INDICADOR ENCENDIDO Cuando la máquina es energizada al colocar el interruptor principal en la posición "1", el LED se ilumina en color verde, indicando que la máquina está encendida. Cuando el interruptor principal está en la posición "0", la maquina está apagada, el LED no se ilumina.
Página 13
PROCEDIMIENTO PARA INICIAR ARCO CON ELECTRODO REVESTIDO TECNICA DE RASPADO Después de haber cumplido todas las condiciones eléctricas y demás recomendaciones de seguridad, proceda como sigue: 1.- Fijar el electrodo por la parte descubierta a la mordaza del portaelectrodo. 2.- Fijar la tenaza de tierra a la pieza que va a soldar. 3.- Ajuste la corriente para el diámetro del electrodo que va a usar.
Página 14
PROCEDIMIENTO PARA INICAIR ARCO CON CONTACT-TIG. Con el selector en la posicion deberá de iniciar el arco como a continuacion se indica: 1. ELECTRODO DE TUNGSTENO. 2. PIEZA DE TRABAJO. Toque la pieza de trabajo con el electrodo de Tungsteno en el punto donde va a iniciar el cordón de soldadura.
Página 15
SECCIÓN 7. DIAGRAMA ELÉCTRICO Figura 7-1 Diagrama eléctrico PM1069...
Página 16
SECCIÓN 8. LISTA DE PARTES Re fe re nc ia No . In v . I.D . D e s c rip c ió n C a n tida d MP 0 8 4 8 0 … … Fre nte arm ad o P C 2 0 7 9 …...
Página 19
PÓLIZA DE GARANTÍA Soldadoras Industriales INFRA S.A. de C.V. 2.- SOLDADORAS INDUSTRIALES INFRA S.A. DE CV cubrirá los Calle plásticos No. 17, Colonia San Francisco Cuautlalpan, Naucalpan de gastos de transportación del producto dentro de la red de Juárez, Estado de México.
