Guía de productos
4 Guía de productos
4.1

Estructura

4.1.1

Estructura del producto

2
1

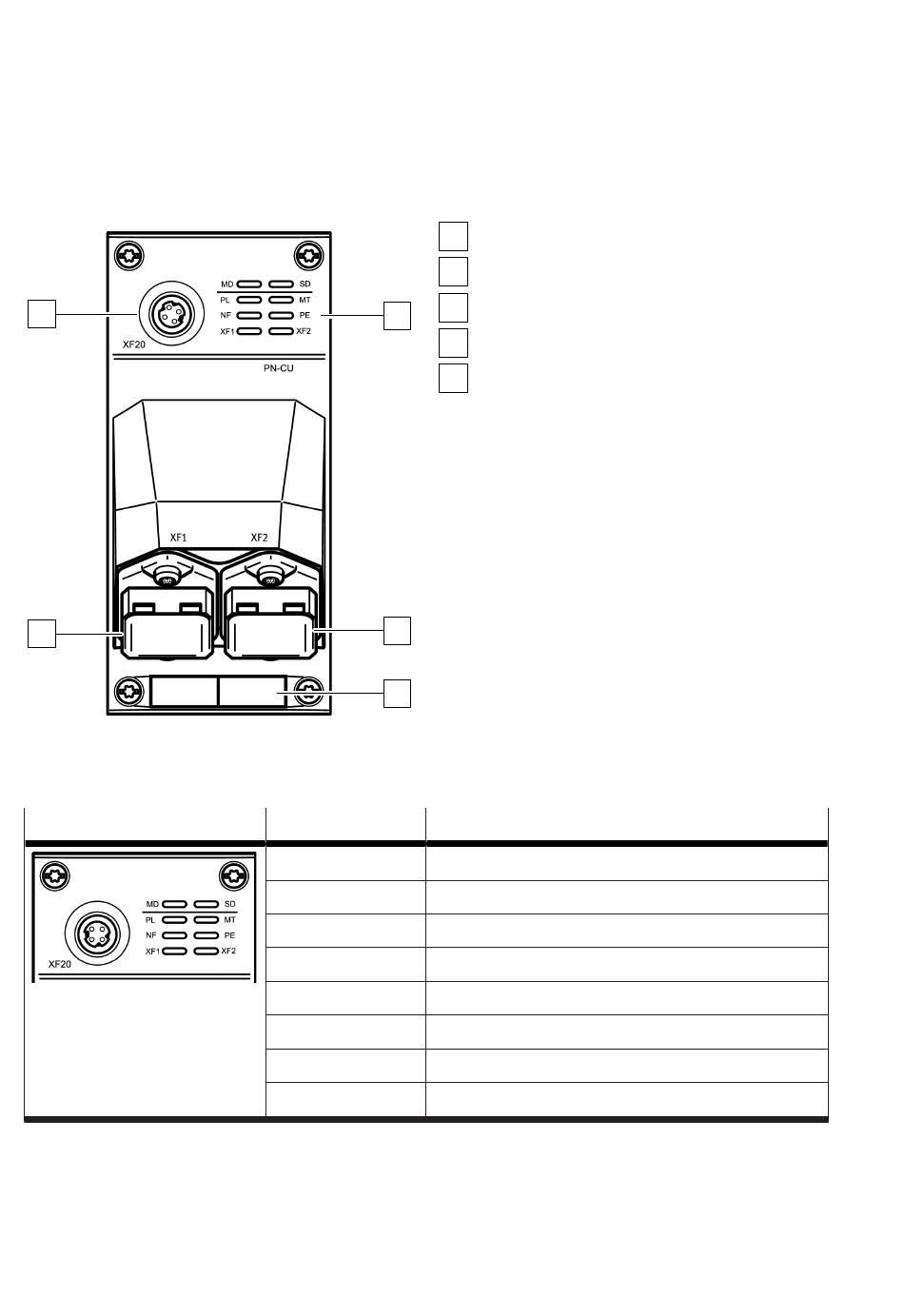

Fig. 1: Estructura del producto
4.1.2

Indicadores LED

Tab. 4: Indicadores LED
6
3
4
5
LED Significado
MD Diagnosis de módulo (verde, rojo)
PL Alimentación de la carga (verde, rojo)
NF Error de red (rojo)
XF1 Conexión de red (verde)
SD Diagnosis de sistema (verde, rojo)
MT Diagnosis de módulo (amarillo)
PE PROFIenergy (verde)
XF2 Conexión de red (verde)
1
Conexión comunicación PROFINET [XF1]
2
Conexión comunicación de sistema [XF20]
3
Indicador LED
4
Conexión comunicación PROFINET [XF2]
5
Placa de identificación (opcional)
Festo — CPX-AP-A-PN-CU — 2022-07
