Resumen de contenidos para IFM PN422 Serie

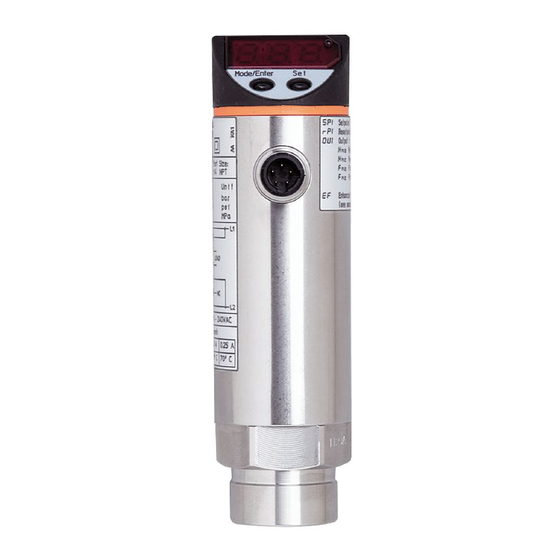

  • Página 1 Instrucciones de uso Sensor de presión PN422x...
  • Página 2: Tabla De Contenido

    Índice de contenidos 1 Advertencia preliminar �����������������������������������������������������������������������������������������3 1�1 Símbolos utilizados ����������������������������������������������������������������������������������������3 2 Indicaciones de seguridad �����������������������������������������������������������������������������������3 3 Uso previsto ���������������������������������������������������������������������������������������������������������4 4 Función ����������������������������������������������������������������������������������������������������������������5 4�1 Función de conmutación �������������������������������������������������������������������������������5 5 Montaje ����������������������������������������������������������������������������������������������������������������6 5�1 Montaje del sensor ����������������������������������������������������������������������������������������6 5�2 Montaje de la abrazadera de puesta a tierra �������������������������������������������������6 6 Conexión eléctrica �����������������������������������������������������������������������������������������������8 7 Elementos de manejo y visualización ����������������������������������������������������������������10 8 Menú...
  • Página 3: Advertencia Preliminar

    11 Datos técnicos y dibujo a escala ����������������������������������������������������������������������17 12 Configuración de fábrica ����������������������������������������������������������������������������������17 1 Advertencia preliminar 1.1 Símbolos utilizados ► Requerimiento de operación > Reacción, resultado […] Referencia a teclas, botones o indicadores → Referencia cruzada Nota importante El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías�...
  • Página 4: Uso Previsto

    • Proteger de forma segura los equipos y cables contra daños� • Utilización en fluidos gaseosos con presiones > 25 bar solamente previa solicitud a ifm� 3 Uso previsto El sensor de presión registra la presión del sistema� • La muestra en la pantalla�...
  • Página 5: Función

    4 Función 4.1 Función de conmutación OUT1 cambia su estado de conmutación en caso de que la presión tenga un valor que supere o que esté por debajo de los límites de conmutación configurados (SP1, rP1)� Se pueden seleccionar las siguientes funciones de conmutación: •...
  • Página 6: Montaje

    5 Montaje 5.1 Montaje del sensor Antes de montar y desmontar el equipo: asegúrese de que en la instalación no esté aplicada la presión� ► Colocar el equipo en una conexión de proceso adecuada� ► Apretar fuertemente� • Par de apriete recomendado con rosca 1/4-18 NPT: 2���3 giros, una vez que esté...
  • Página 7 ► Tirar de la brida hasta que quede ajustada en el cuerpo del sensor� ► Enroscar el tornillo inferior con un destornillador hasta que la brida de puesta a tierra no se mueva (C)� ► Asegúrese de que la arandela se encuentra en el tornillo superior�...
  • Página 8: Conexión Eléctrica

    6 Conexión eléctrica • El equipo sólo puede ser instalado por técnicos electricistas� • Se deben cumplir los reglamentos tanto nacionales como internacionales para el establecimiento de instalaciones electrotécnicas� • Para el circuito de corriente de salida deben tomarse las mismas medidas de protección que para el circuito de alimentación�...
  • Página 9 A: circuito de alimentación B: circuito de corriente de salida : separación segura Colores de los hilos para los conectores hembra de ifm: 1 = BN (marrón), 2 = BU (azul), 4 = BK (negro), 5 = WH (blanco)
  • Página 10: Elementos De Manejo Y Visualización

    7 Elementos de manejo y visualización Mode/Enter 1: Pantalla de 7 segmentos - Indicación de la presión actual del sistema � - Indicación de los parámetros y de los valores de los parámetros� 2: LED rojo Indicación del estado de conmutación; se enciende cuando la salida ha conmutado� 3: Botón Set - Configuración de los valores de los parámetros (de forma continua si se mantiene pulsado el botón;...
  • Página 11: Menú

    8 Menú 8.1 Estructura del menú = Mode/Enter = Set...
  • Página 12: 8�2 Explicación Del Menú

    8.2 Explicación del menú SP1/rP1 Valor límite superior/inferior de la presión del sistema con el cual OUT1 conmuta� Función de salida para OUT1: Señal de conmutación para los valores límites de presión: función de histéresis [H ��] o función de ventana [F ��], respectivamente normalmente abierto [�...
  • Página 13 Configurar el valor del parámetro ► Presionar [Set] y mantenerlo pulsado� > El valor actual de configuración del Mode/Enter Set parámetro parpadea en la pantalla durante 5 s� > Tras 5 s: el valor de configuración se puede modificar (uno por uno si se presiona una vez o de forma continua si se deja pulsado el botón) Los valores numéricos aumentarán de forma continua�...
  • Página 14: 9�2 Fijar Las Señales De Salida

    • Bloquear / Desbloquear El equipo se puede bloquear electrónicamente para evitar un ajuste erróneo no intencionado� ► Asegúrese de que el equipo se encuentra en el modo operativo Mode/Enter Set normal� ► Presionar [Mode/Enter] + [Set] durante 10 s� >...
  • Página 15: 9�3 Configuraciones De Usuario (Opcional)

    9.3 Configuraciones de usuario (opcional) 9.3.1 Fijar la unidad de medida para la presión del sistema ► Seleccionar [Uni] y fijar la unidad de medida: [bAr] (= bar / mbar), [PA] (= MPa / kPa), [inH] (= inHg), o [PSI]� En los equipos con un rango de medición >...
  • Página 16: 9�3�5 Fijar El Amortiguamiento Para Out1

    9.3.5 Fijar el amortiguamiento para OUT1 ► Seleccionar [dAP] y configurar un valor entre 0,01 ��� 4,00 s; ([dAP] no está activo con 0,00)� Valor dAP = tiempo de respuesta entre el cambio de presión y el cambio del estado de conmutación en segundos� [dAP] influye en la frecuencia de conmutación: f = 1 ÷...
  • Página 17: 10�3 Indicación De Errores

    Sobrepresión (valor por encima del rango de medición) [UL] Presión negativa (valor por debajo del rango de medición) 11 Datos técnicos y dibujo a escala Otros datos técnicos y dibujo a escala en www�ifm�com� 12 Configuración de fábrica Configuración de fábrica Configuración del usuario...
