140
7.3

Montaje del portacarretes

El portacarretes se suministra ensamblado y tiene que montarse
en el tablero.

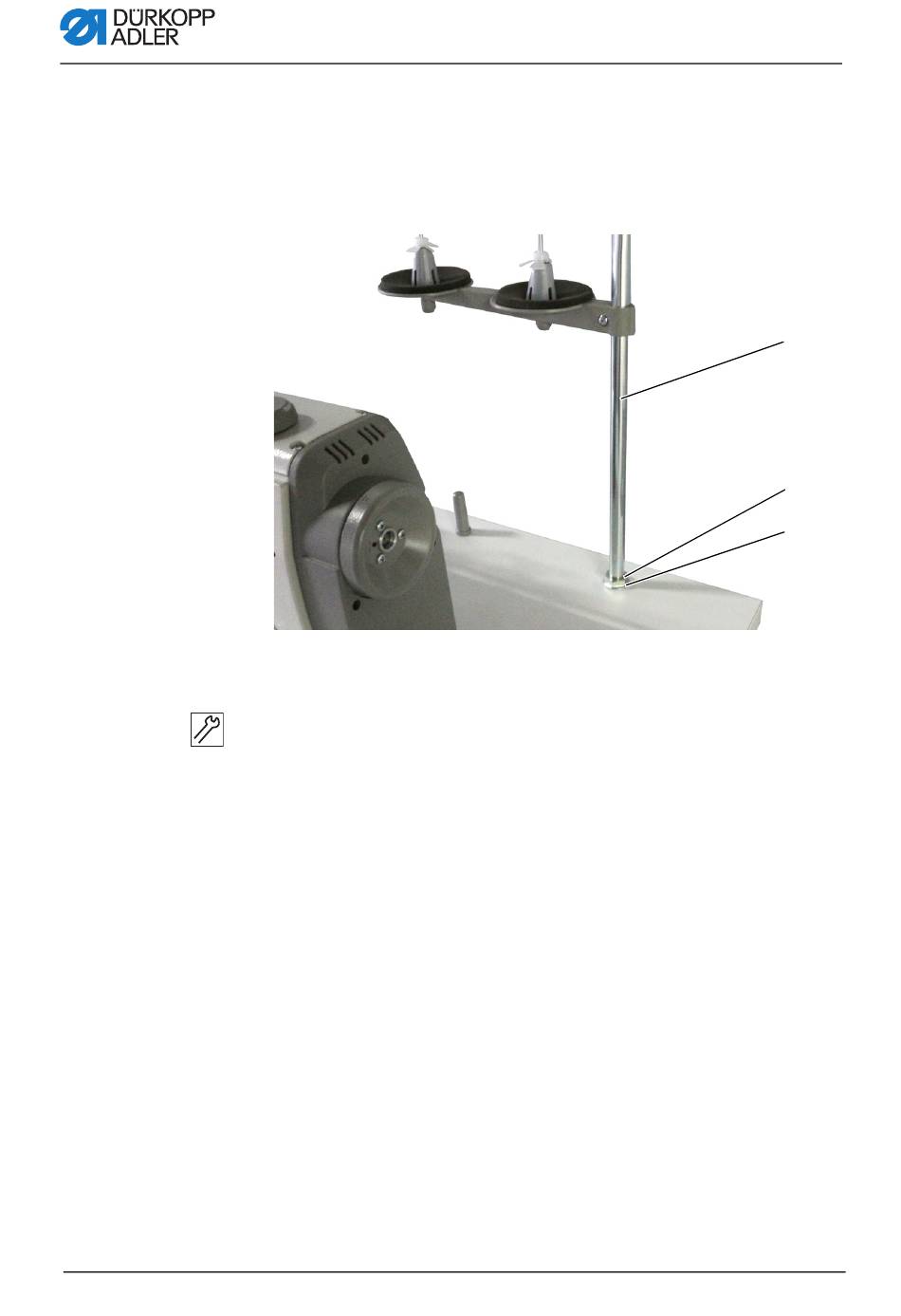

Fig. 86: Montaje del portacarretes (1)
(1) - Arandela
(2) - Tuerca
El portacarretes se monta como se indica a continuación:
1.
Coloque una arandela (1) en el orificio del tablero.
2.
Enrosque una tuerca (2) hasta el final de la rosca.
3.
Introduzca el tubo del portacarretes (3) por la arandela (1) y
coloque el orificio en el tablero.
Instrucciones de uso 550-12-33/34 - 00.0 - 08/2017
(3) - Tubo del portacarretes
Instalación
