Descripción de interfaces
3 Descripción de interfaces
3.1
3.1.1
3.1.2
Tabla de escritura
Tabla de lectura
12
Profibus-DP – Comunicación con un PLC
Resumen

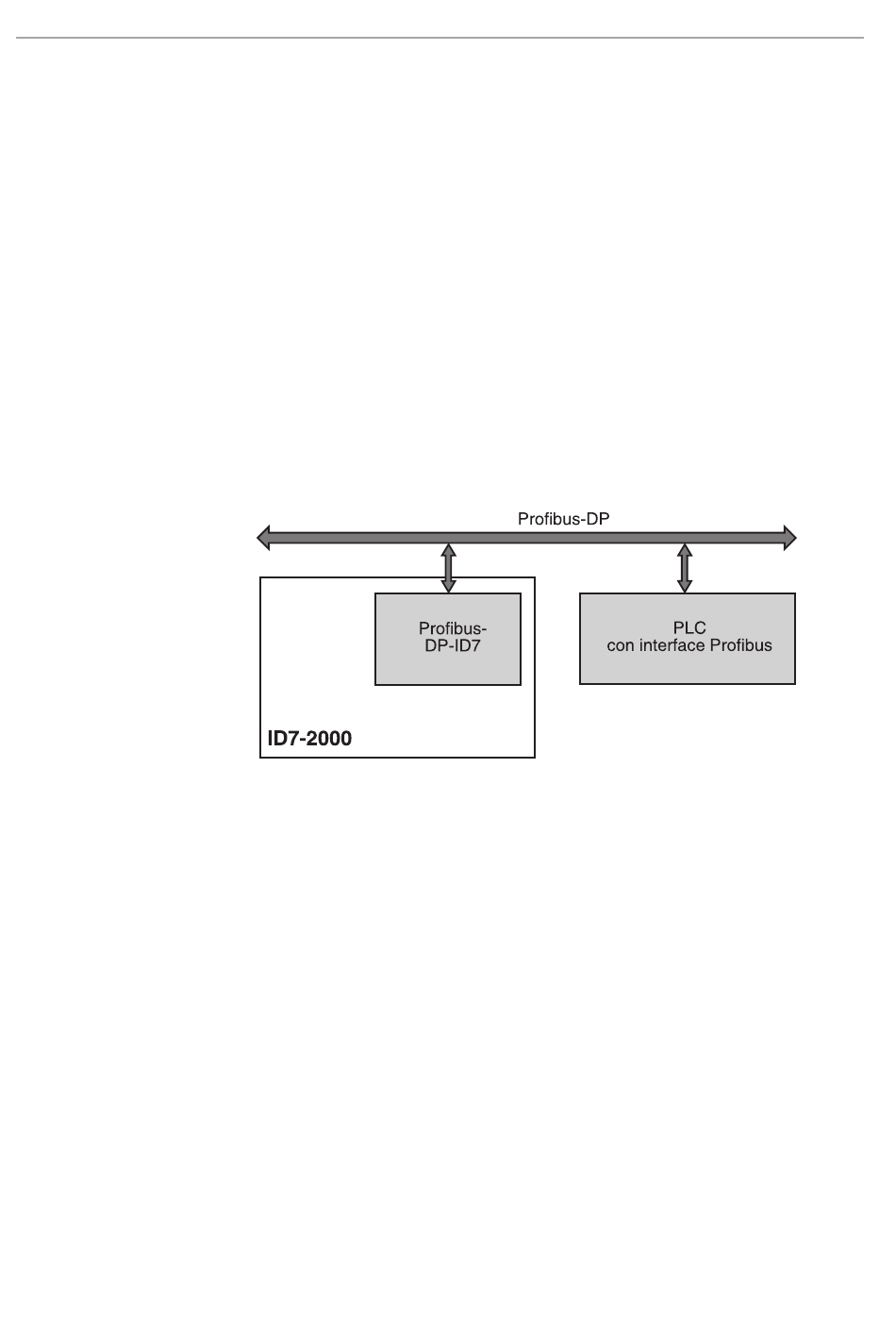

El Profibus-DP-ID7 está diseñado para funcionar como Slave en el Profibus-DP. Con
un Master PLC asimismo conectado al Profibus-DP se ofrecen las siguientes
posibilidades:
• Acceso a los valores de peso de las plataformas de pesada conectadas al
terminal de pesada
• Manejo de las plataformas de pesada conectadas al terminal de pesada (asignar
puesta a cero, tara, tara de valores prefijados...)
• Activación de pulsaciones de teclas, transmisión de señales acústicas de datos o
indicación de textos.
Formatos de datos
Todos los datos útiles se transmiten comprimidos, con formato largo de hasta
4 palabras.
Formato para la transmisión de datos útiles del PLC al Profibus-DP-ID7.
Formato para la transmisión de datos útiles del Profibus-DP-ID7 al PLC.
Configuración de la tabla de escritura y la tabla de lectura
La tabla de escritura y la tabla de lectura poseen una estructura similar y
comprenden las siguientes secciones:
• Valor (número entero de 16-Bit ó número de coma flotante de 32-Bit) para la
transmisión de valores de peso, números de bloques de aplicación, etc.
• Comandos o respectivas respuestas de hasta 16 bits
• Mando de 16 E/S digitales
Instrucciones de manejo e informaciones de instalación 22004949E 04/10
Profibus-DP-ID7
