Profibus-DP-ID7
1.4.3
en el terminal de mesa
Instrucciones de manejo e informaciones de instalación 22004949E 04/10
Montaje del Profibus-DP-ID7
Nota
La tarjeta Profibus-DP-ID7 sólo debe montarse lateralmente y en pié en el terminal
de mesa.
Si al lado ya se encuentra una tarjeta Ethernet-ID7, es necesario desmontarla y en
lugar de eso montarla sobre el bloque de alimentación, ver Instrucciones de manejo
e informaciones de instalación Ethernet-ID7.
1. Desenchufar todos los conectores e interfaces presentes en la tarjeta ID7.
2. Desmontar la tarjeta ID7.

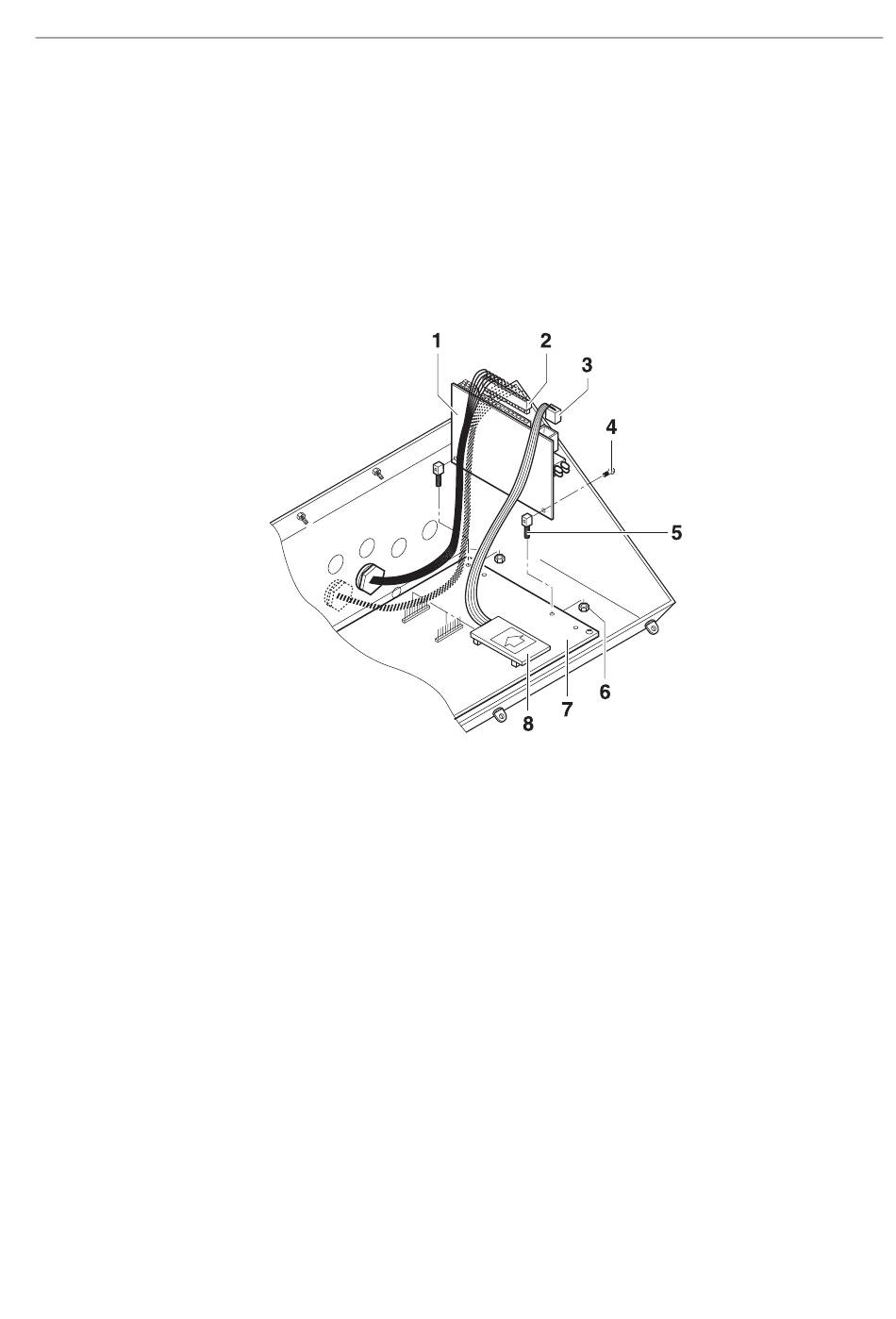

3. Afianzar los dos tornillos prisioneros cuadrados (5) con los tornillos (4) en la
tarjeta Profibus-DP-ID7 (1).
4. Insertar la tarjeta Profibus-DP-ID7 en la tarjeta principal (7) y fijarla por abajo
con las tuercas (6).
5. Enchufar el conector (3) del cable plano en la hembrilla de la tarjeta Profibus.
6. Enchufar la tarjeta (8) en un zócalo de enchufe libre de la tarjeta principal
(COM2 ... COM6, preferentemente COM4). Tener en cuenta la polaridad correcta
de la tarjeta: La flecha de la tarjeta debe indicar en dirección a la pared posterior
de la carcasa.
7. Enchufar el conector (2) con el cable Profibus en la tarjeta Profibus.
8. Montar la tarjeta ID7 de nuevo en la carcasa y enchufar todos los conectores y
los interfaces eventualmente presentes.
Presentación y montaje
5
