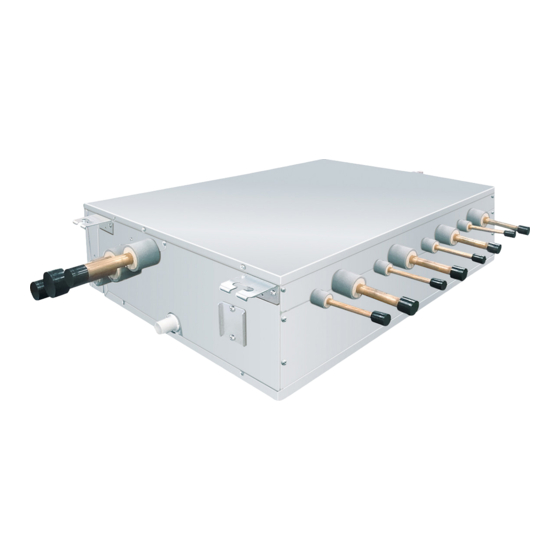

- Página 1 Manual de instalación Unidad selectora de caudal multi puerto RBM-Y1801F4PE RBM-Y1801F6PE Español MANUAL DE INSTALACIÓN...
- Página 2 Unidad selectora de caudal multi puerto (por eso "unidad selectora de caudal") Muchas gracias por haber adquirido este aparato de aire acondicionado TOSHIBA Múltiple Super con Recuperación de calor (S-HRM). Lea atentamente este manual antes de utilizar la unidad selectora de caudal.
- Página 3 Accesorios y piezas que se obtienen por separado Cantidad RBM-Y1801 Nombre de la pieza Forma F4PE F6PE Accesorios Para aislar la sección de conexión de Aislante térmico Cantidad drenaje RBM-Y1801 Nombre de la pieza Forma F4PE F6PE Arandela M10 × Ø34 Para colgar la unidad Este manual para el instalador.
- Página 4 PRECAUCIONES DE SEGURIDAD • Asegúrese de que se cumplen todas las normativas locales, nacionales e internacionales. PRECAUCIÓN • Antes de comenzar la instalación, lea detenidamente estas “PRECAUCIONES DE SEGURIDAD”. • Las precauciones que aparecen a continuación incluyen los elementos importantes relativos a la seguridad. Instalación del nuevo aparato de aire acondicionado refrigerante Sígalos detenidamente.
- Página 5 INSTALACIÓN DEL NUEVO APARATO DE SELECCIÓN DEL LUGAR DE AIRE ACONDICIONADO REFRIGERANTE INSTALACIÓN Este aparato de aire acondicionado incorpora el nuevo refrigerante HFC (R410A) que no daña la capa de PRECAUCIÓN ozono. • Al refrigerante R410A le pueden afectar impurezas como el agua, la membrana de oxidación o aceites, ya que No instale el aparato de aire acondicionado en un lugar donde puedan producirse escapes de gas la presión del refrigerante R410A es unas 1.6 veces superior a la del refrigerante anterior.
- Página 6 INSTALACIÓN DE LA UNIDAD Instalación en entornos con mucha humedad En algunos casos, como por ejemplo en épocas de lluvias, el techo puede acumular mucha humedad SELECTORA DE CAUDAL (temperatura del punto de condensación: 23°C o más). 1. Instalación en el techo en el caso de tejados de tejas 2.
- Página 7 Instalación de los pernos de suspensión Vista externa Utilice pernos de suspensión M10 (4 piezas, no suministrados). (Unidad : mm) Siguiendo la estructura existente, ajuste la inclinación de acuerdo con el tamaño mostrado en la vista externa de la unidad, como se indica a continuación. Caja de control Nuevo bloque de hormigón Instale los pernos mediante soportes de inserción o pernos de anclaje.
- Página 8 TUBERÍA DE DESAGÜE Conexión de la manguera de desagüe • Inserte la manguera de desagüe conectada en el puerto de conexión de la tubería de desagüe en la bandeja de drenaje hasta el fi nal. PRECAUCIÓN • Ajuste la banda de la manguera conectada al extremo del puerto de conexión de la tubería y apriete fi rmemente. Realice la canalización del desagüe siguiendo las instrucciones del Manual de instalación para obtener un REQUISITOS drenaje adecuado del agua.
- Página 9 CONDUCCIONES DEL REFRIGERANTE Aislamiento térmico • Uitlizando el aislante térmico del tubo desagüe conectado, una la sección de conexión y la manguera de desagüe sin espacios y apriete con dos bandas de manejo para que no se abra ese aislante térmico. ADVERTENCIA •...
- Página 10 Dimensiones de tuberías Proceso de conexión de tubería • Conecte las tuberías. Unidad exterior Unidad FS • Utilice tapón de tubería (accesorio) para el puerto al que la unidad interior no está conectada. Conexión de unidad única • Utilice la tubería de conexión (accesorio) para conectar la tubería con diámetro diferente desde la tubería a la interior por un puerto unidad selectora de caudal.
- Página 11 CONEXIONES ELÉCTRICAS Prueba de tensión de aire/purga de aire, etc. Para la prueba de tensión de aire, la purga de aire, la adición de refrigerante y la comprobación de escapes de gas, siga las instrucciones que aparecen en el Manual de instalación que acompaña a la unidad exterior. PRECAUCIÓN REQUISITOS •...
- Página 12 Conexión de los cables U1 U2 U1 U2 U1 U2 Unidad interior REQUISITOS • Conecte los cables emparejados con los números de terminal. Una conexión incorrecta causa problemas. • Pase los cables a través del buje de los agujeros de conexión de cables de la unidad selectora de caudal. •...
- Página 13 Vea la fi gura de la izquierda para conectar los cables al terminal Cable de tierra Cable de comunicación Conductores de alimentación Cables de comunicación Cables de comunicación Bloque de terminales para el cableado del control remoto de la unidad interior Unidad terminal FS en PCB Cables de comunicación...
- Página 14 Diagrama del cableado del sistema Alimentación eléctrica exterior Alimentación eléctrica exterior 380-415 V 3N ~, 50 Hz 380-415 V 3N ~, 50 Hz Interruptor principal de Interruptor principal de alimentación automático alimentación automático (disyuntor de fuga a tierra) (disyuntor de fuga a tierra) Cabecera Unidad secundaria Terminal...
- Página 15 Confi gurar al conectar Cómo configurar CODE No. [ 0E ] Precauciones relacionadas con la q En caso de ajuste de FE/FD no es necesario conexión de la unidad interior unidades interiores a unidad Es necesario configurar en caso de grupo de control. Unidad FS Al conectar la unidad interior a unidad de FS, es FS (selector de fl...
- Página 16 En caso de conexión de bomba de desagüe (adquirido localmente) <En caso de conectar dos operaciones del grupo <Ejemplos de conexión incorrectos> de unidades interiores> Incorrecto Está disponible para conectar el cable de entrada de operación de señal del interruptor de fl otador. Unidad FS Unidad FS Unidad de tipo de puerto FS único...
- Página 17 TOSHIBA CARRIER (THAILAND) CO.,LTD. 144/9 MOO 5, BANGKADI INDUSTRIAL PARK, TIVANON ROAD, TAMBOL BANGKADI, AMPHUR MUANG, PATHUMTHANI 12000, THAILAND. 1118430099...
