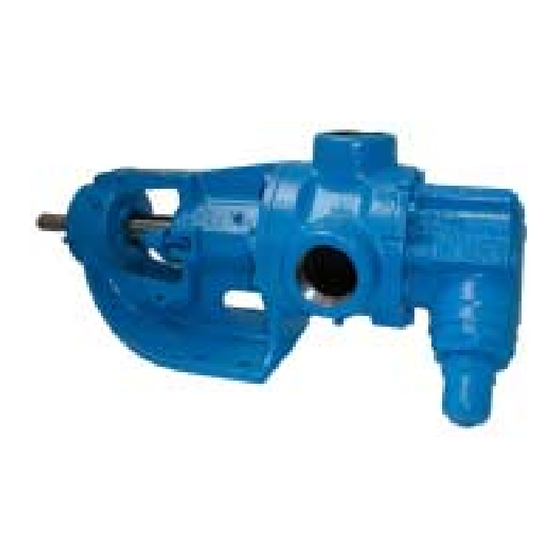

Viking pump 125 Serie Manual De Servicio Técnico

Bombas de soporte de alto rendimiento tamanos g-ll

Publicidad

Enlaces rápidos

MANUAL DE SERVICIO TÉCNICO
BOMBAS DE SOPORTE DE ALTO RENDIMIENTO
CONTENIDO
Información especial
Mantenimiento
Bombas con empaquetadura
Bombas de sello mecánico
Tipo estándar de fuelle de goma
(tamaños G, H, HL, K, KK, L, LQ & LL)
Sello Teflon Opcional
Tipo estándar de fuelle de goma
(tamaños AK&AL)
Ajuste del rodqamiento axial
Instalación del buje de Carbón Grafito
Instrucciones de la Válvula de Alivio de Presión
INTRODUCCIÓN
Las ilustraciones utilizadas en este manual sirven solamente
para identificar las partes de la bomba y no deben de ser
utilizadas para ordenar partes de repuesto. Solicite una lista
de partes de repuesto a Fábrica o al representante de
Viking®. Al solicitar piezas de repuestos facilite siempre el
nombre completo de la pieza, el número de referencia y el
material junto con el número del modelo y el de serie de la
bomba. El número del modelo de la bomba desmontada o
de la unidad entera, así como el número de serie se
encuentran en la placa de identificación.
En el sistema de numeración de los modelos Viking, se
combinan unas letras de tamaños base con los números de
serie (125 y 4125) con los cuales se identifica la bomba
desmontada o la unidad entera.
BOMBA DESMONTADA
C/ ESTOPÀ SELLO MEC.
G125
G4125
H125
H4125
HL125
HL4125
AK125
AK4125
AL125
AL4125
K125
K4125
KK125
KK4125
L125
L4125
LQ125
LQ4125
LL125
LL4125
Este manual se refiere solamente a las Series 125 y 4125 de
las Bombas de Soporte de Alto Rendimiento. Consultar la
configuración y la nomenclatura empleadas en este manual
en las figuras de la 1 a la 19. Las especificaciones de las
Bombas y las recomendaciones se relacionan en la Sección
141 del Catálogo de Bombas de Soporte de Alto
Rendimiento, Series 125 y 4125
Miembro de la Corporación IDEX •
2
2
3
8
10
12
13
13
14
UNIDADES
Las unidades están identificadas
con el número de modelo de la
bomba desmontada seguido de
una letra que indica el tipo de
transmisión.
V= poleas y bandas V
D= Acople Directo
R= Reductor de Velocidad Viking
P= Reductor de Velocidad Comercial
VIKING PUMP INC. •
SERIES 125 Y 4125
TAMAÑOS G-LL
SECCIÓN TSM 141.1
PÁGINA
1 DE 15
EDICIÓN
D
FIGURA 1
Tamaños G, H y HL
FIGURA 2
Tamaños AK y AL
FIGURA 3
Tamaños K, KK y LL
FIGURA 4
Tamaños LQ y LL

Publicidad

loading

Resumen de contenidos para Viking pump 125 Serie

  • Página 1 1 a la 19. Las especificaciones de las Bombas y las recomendaciones se relacionan en la Sección 141 del Catálogo de Bombas de Soporte de Alto Rendimiento, Series 125 y 4125 FIGURA 4 VIKING PUMP INC. • Tamaños LQ y LL Miembro de la Corporación IDEX •...
  • Página 2 INFORMACIÓN ESPECIAL 5. Las válvulas de alivio de presión no se pueden utilizar para controlar el flujo de la bomba ni regular la presión PELIGRO de descarga ANTES DE ABRIR CUALQUIER CÁMARA DE Para más información sobre las válvulas de alivio, consultar LIQUIDOS DE LA BOMBA VIKING (SECCIÓN DE el Manual de Servicio Técnico TASM000 y el Boletín de Servicio Técnico-Especialista ESB-31.
  • Página 3 4. Manguito de instalación del sello mecánico 5. Llave de tubo para contratuerca de cojinete Nr. De Ref. Viking 2-751-001-900 para sellos de 0,75 (Fuente : #471 J.H. Williams & Co. o equivalente) pulgadas; G4125 6. Llave de tubo ajustable tipo pasador para utilizar con Nr.
  • Página 4 Vista de los Modelos G125, H125, HL125, AK125, AI125, K125 KK125, L125, LQ125, y LL125 (Modelo presentado KK125) NOMBRE DE LA PIEZA NOMBRE DE LA PIEZA NOMBRE DE LA PIEZA NOMBRE DE LA PIEZA 1 Contratuerca 10 Prensaestopa 19 Junta de Soporte 28 Junta para cabeza plana 2 Arandela de sujeción (No G) 11 Tuerca del Prensaestopas...
  • Página 5 3. Coloque la arandela de empaques en el fondo del 6. Retire el rotor y el eje con cuidado para evitar dañar el estopero y coloque nuevos aros de empaques. Utilice buje de soporte. un empaque adecuado para bombear el liquido. Instale 7.
  • Página 6 10. Presione el reten, con el labio mirando hacia el extremo del eje, hacia la tapa exterior e inserte la tapa en el soporte. Gire la tapa en el soporte hasta que quede atornillada con el buje. Ver Figura 6, página 4. PELIGRO 11.
  • Página 7 Vista de los Modelos G4125, H4125, HL4125, K4125, KK4125, L4125, LQ4125 y LL4125 (Modelo presentado KK4125 ) NOMBRE DE LA PIEZA No NOMBRE DE LA PIEZA No NOMBRE DE LA PIEZA No NOMBRE DE LA PIEZA 1 Contratuerca 9 Tapa (Interior) 17 Junta de Soporte 25 Cabeza y Perno de Engrane Interno...
  • Página 8 SELLO DE LABIOS PARA CÁMARA DEL 7. Afloje los tornillos. Dos en las bombas de tamaño G, H y SELLO HL, cuatro en los demás tamaños. Con una llave, retire las dos tapas y las retenes. Retire el cojinete de bolas y MANGUITO CÓNICO DE los collares separadores.
  • Página 9 Si la bomba está equipada con una cabeza con tapa RESORTE chaqueta está será instalada con junta nueva. COMPONENTE ROTATORIO SELLO MECÁNICO Apriete ligeramente los tornillos de la cabeza. Separe el manguito cónico de instalación del eje. 11. Deslice el collar separador interno sobre el eje con la parte ahuecada mirando hacia el rotor.
  • Página 10 DISENSAMBLE 6. Coloque el manguito cónico de instalación (suministrado con los sellos mecánicos de repuesto H, HL, K, KK, L, LQ Sello Mecánico Opcional y LL) sobre el eje. Ver Figura 13. Revestir el diámetro (Tipo Teflon adaptado) interior del componente rotatorio del sello, el manguito El tipo de sello indicado en las Figuras 12, 13 y 14 se puede cónico de instalación y el eje con una pequeña cantidad instalar como alternativa al sello mecánico estándar (tipo...
  • Página 11 Vista Seccional de los Modelos AK41 25 y AL41 25 (Modelo presentado AK41 25 ) NOMBRE DE LA PIEZA No. NOMBRE DE LA PIEZA No. NOMBRE DE LA PIEZA NOMBRE DE LA PIEZA Tuerca de Sujección 1 Contratuerca 19 Tornillo de Cabeza para Soporte 28 Perno del Engrane Interno Sello Tornillo de Cabeza de Cabeza y Perno del Engrane...
  • Página 12 10. Afloje los cuatro tornillos de las tapas exterior e interior. Examinar el conjunto del collar para estar seguros de Con una llave, retire las dos tapas y retenes. Retire el que no hay muescas y rozaduras y de que se han rodamiento de bolas y los collares separadores.
  • Página 13 15. Presione el reten, con el labio mirando al extremo del 5. Los valores de ajuste axial del paso 4 son las adecuadas eje, hacia la tapa interior e inserte la tapa por el a la viscosidad de hasta 750 SSU (aceite lubricante extremo del eje del soporte.
  • Página 14 1. Calentar el soporte o la rueda intermedia hasta 750 LISTA DE LAS PARTES °F. Tapa válvula Cuerpo Válvula 2. Instalar los bujes fríos con un prensador. Tornillo de Ajuste Resorte de Válvula Contra tuerca Cabezal (tulipa) 3. Si no se dispone de instalaciones para alcanzar los 750 °F.
  • Página 15 COMERCIALIZACIÓN O ADAPTACIÓN A UN FIN CONCRETO. Los funcionarios o los empleados de la Corporación IDEX o de Viking Pump, Inc., no estarán autorizados a alterar esta garantía. VIKING PUMP INC. • VIKING PUMP INC. • Miembro de la Corporación IDEX •...
