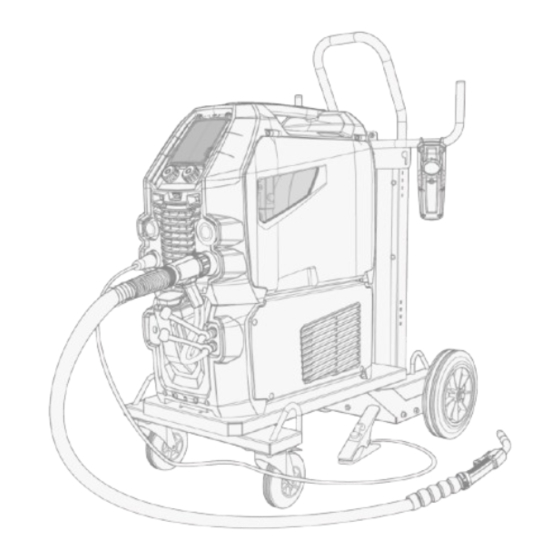

Master M 358

Manual de instrucciones - ES

Master M 358

1921980 / 2240

Resumen de contenidos para Kemppi Master M 358

Página 2 Master M 358 Manual de instrucciones - ES CONTENIDO 1. General 1.1 Descripción del equipo 1.2 Dispositivo Master M 358 1.2.1 Mecanismo de alimentación del alambre 1.2.2 Panel de control 1.3 Unidad de refrigeración Master M (opcional) 2. Instalación 2.1 Instalación del enchufe de la fuente de potencia 2.2 Instalación de la unidad de refrigeración (opcional)
Página 3 4.7 Cómo desechar el equipo 5. Datos técnicos 5.1 Dispositivo Master M 358 5.2 Unidad de refrigeración Master M 5.3 Información de pedido de Master M 358 5.4 Consumibles para el alimentador de alambre 5.5 Paquetes de trabajo de programas de soldadura © Kemppi...
Página 4 Estas instrucciones describen el uso del equipo de soldadura Master M 358 de Kemppi diseñado para soldadura MIG/MAG normal y pulsada. Master M 358 está diseñado para usarse junto con las pistolas de soldar Flexlite GX MIG de Kemppi con conector Euro. Master M 358 también se puede utilizar para soldadura TIG * y MMA **.
Página 5 >> Dispositivo de Pulso con 1-MIG automático y procesos de pulsos. Procesos MAX avanzados como opción. Ambos modelos de dispositivos Master M 358 tienen un mecanismo de alimentación de alambre de 4 rodillos con un diámetro máximo de carrete de alambre de 300 mm.
Página 6 Calentador del compartimento del alimentador de alambre • Filtro de aire de la fuente de potencia Para obtener más información sobre los accesorios opcionales, póngase en contacto con su distribuidor local de Kemppi. IDENTIFICACIÓN DEL DISPOSITIVO Número de serie El número de serie del dispositivo está marcado en la placa de identificación o en otra ubicación distintiva del dis- positivo.
Página 7 Master M 358 Manual de instrucciones - ES 1.2 Dispositivo Master M 358 Parte frontal Mango de transporte (también para elevación mecánica cuando el dispositivo no está instalado en una unidad de refrigeración o carro) Panel de control (y cubierta del panel de control con bisagras) Luces de trabajo con interruptor de luz en el centro >>...
Página 8 Master M 358 Manual de instrucciones - ES Parte posterior Conector de la manguera de gas de protección. Cable de red eléctrica Interruptor de alimentación Interfaz de bloqueo trasero >> Para bloquear en la parte superior de la unidad de refrigeración o en un carro.
Página 9 Para sustituir los tubos guía de alambre, consulte "Instalación y sustitución de tubos de guía de alambre" en página 23. 1.2.2 Panel de control Esta sección describe los controles y características del panel de control de Master M 358 (TFT/LCD). Perilla de control izquierda (con función de botón) Perilla de control derecha (con función de botón)
Página 10 Master M 358 Manual de instrucciones - ES Para utilizar el panel de control, consulte "Usar el panel de control" en página 36. © Kemppi 1921980 / 2240...
Página 11 Master M 358 Manual de instrucciones - ES 1.3 Unidad de refrigeración Master M (opcional) Parte frontal Tapa del compartimento de la unidad de refrigeración Indicador de nivel del líquido refrigerante Botón de circulación de líquido refrigerante >> Mantener el botón presionado activa la bomba y hace circular el líquido refrigerante por todo el sistema. Una vez liberada, la bomba se detiene.
Página 12 Master M 358 Manual de instrucciones - ES 2. INSTALACIÓN No conecte el equipo a la red eléctrica antes de que se complete la instalación. No modifique los equipos de soldadura de ningún modo, salvo por los cambios y ajustes contemplados en las ins- trucciones del fabricante.
Página 13 Master M 358 Manual de instrucciones - ES 2.1 Instalación del enchufe de la fuente de potencia Solo un electricista autorizado puede instalar el cable de alimentación y el enchufe. No conecte la máquina a la red eléctrica antes de que se complete la instalación.
Página 14 Master M 358 Manual de instrucciones - ES 2.2 Instalación de la unidad de refrigeración (opcional) La unidad de refrigeración Master M debe ser instalada por personal de servicio autorizado. Herramientas necesarias: Retire la tapa pequeña del conector de la parte posterior de la fuente de potencia.
Página 15 Master M 358 Manual de instrucciones - ES Fije las unidades con dos tornillos (M5x12) en la parte delantera y dos tornillos (M5x12) en la parte trasera. Conecte los cables de la unidad de refrigeración. Vuelva a colocar la tapa del conector.
Página 16 Master M 358 Manual de instrucciones - ES 2.3 Instalación de equipos en el carro (opcional) Master M tiene cuatro opciones de unidad de transporte: Un carro de 4 ruedas con estante para cilindros gas (P45MT), un carro de 4 ruedas sin estante para cilindros de gas (P43MT), un carro de 2 ruedas con estante para cilindros de gas (T25MT) y un carro de 2 ruedas sin estante para cilindros de gas (T35A).
Página 17 Master M 358 Manual de instrucciones - ES Carro T35A de 2 ruedas: Durante la soldadura, el carro debe estar en posición horizontal. Para levantar el equipo de Master M, consulte "Equipos de elevación" en página 73. © Kemppi 1921980 / 2240...
Página 18 Manual de instrucciones - ES 2.4 Conexión de la pistola de soldar Master M está diseñado para usarse con las pistolas de soldar Flexlite GX de Kemppi. Para obtener las instrucciones de funcionamiento de Flexlite GX, consulte userdoc.kemppi.com. Compruebe siempre que el conductor del alambre, la punta de contacto y la boquilla de gas son los adecuados para el trabajo.
Página 19 Master M 358 Manual de instrucciones - ES 2.5 Instalación del cable de conexión a tierra Enchufe el cable de conexión a tierra al conector del cable de conexión a tierra de la máquina Master M. © Kemppi 1921980 / 2240...
Página 20 Master M 358 Manual de instrucciones - ES 2.6 Instalación del control remoto (opcional) Los controles remotos son opcionales. Para activar el funcionamiento remoto, conecte el dispositivo de control remoto al equipo de soldadura Master M. El modo de control remoto se puede configurar y ajustar en la configuración del panel de control.
Página 21 Master M 358 Manual de instrucciones - ES 2.7 Instalación y sustitución de rodillos de alimentación Reemplace los rodillos de alimentación cuando el material y el diámetro del alambre de relleno cambien. Seleccione los rodillos de alimentación conforme a las tablas en "Consumibles para el alimentador de alambre" en página 93.
Página 22 Master M 358 Manual de instrucciones - ES Los pasadores de montaje de los rodillos de presión tienen ejes centrales unidos a ellos, mientras que los ejes cen- trales de los rodillos motrices actúan como ejes de accionamiento unido directamente al mecanismo /motor de ali- mentación del alambre.
Página 23 Master M 358 Manual de instrucciones - ES 2.8 Instalación y sustitución de tubos de guía de alambre El mecanismo de alimentación del alambre incluye tres tubos de guía de alambre. Sustitúyalos cuando cambie el diá- metro del alambre de relleno o el material. Seleccione los tubos guía de alambre de acuerdo con las tablas en "Con- sumibles para el alimentador de alambre"...
Página 24 Master M 358 Manual de instrucciones - ES 2.9 Instalación y cambio del alambre Compruebe siempre que los rodillos de alimentación sean adecuados para el alambre de relleno (diámetro y material) en cuestión. Consulte la sección "Consumibles para el alimentador de alambre" en página 93 para obtener más infor- mación.
Página 25 Master M 358 Manual de instrucciones - ES Si es necesario, ajuste el freno del carrete girando la perilla de ajuste del freno del carrete en el centro del soporte para carrete. Para instalar el alambre de relleno: Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto.
Página 26 Master M 358 Manual de instrucciones - ES Suelte los brazos de presión para separar los rodillos de alimentación. Pase el alambre de relleno por el tubo guía de entrada (a), el tubo guía central (b) y el tubo guía de salida (c), que ali- menta el alambre de relleno hacia la pistola de soldar.
Página 27 Master M 358 Manual de instrucciones - ES Cierre los brazos de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de ali- mentación. Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación.
Página 28 Master M 358 Manual de instrucciones - ES Pulse el botón de avance de alambre (*) para llevar el alambre de relleno hasta la pistola de soldar. Pare cuando el alambre llegue a la punta de contacto de la pistola de soldar. Se puede ajustar la velocidad de alimentación de alam- bre en el panel de control.
Página 29 - Use siempre un regulador y un medidor de flujo aprobado y controlado. Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo. Sin carro para la botella de gas: coloque el cilindro en un lugar adecuado y seguro.
Página 30 Master M 358 Manual de instrucciones - ES Si aún no lo ha hecho, conecte la pistola de soldar al dispositivo (consulte "Conexión de la pistola de soldar" en página 18). Conecte la manguera de gas al dispositivo de soldadura. Abra la válvula del cilindro de gas.
Página 31 El procedimiento MIG manual no requiere programas de soldadura adicionales. Para aplicar los programas de soldadura instalados en su equipo Master M 358, consulte "Panel de control: Aplicación de programas de soldadura" en página 56. La lista de programas de soldadura instalados en su equipo se puede ver en la vista Info del panel de control bajo Software de soldadura.
Página 32 Master M 358 Manual de instrucciones - ES 3. USO Antes de usar el equipo, asegúrese de que se hayan completado todas las acciones de instalación necesarias de acuerdo con la configuración e instrucciones del equipo. ¡La soldadura está prohibida en lugares donde existe un peligro inmediato de incendio o explosión! Durante la soldadura, la ventanilla del armario del alimentador de alambre debe mantenerse cerrada.
Página 33 Preparación de la unidad de refrigeración Llene el depósito de refrigerante de la unidad de refrigeración con líquido refrigerante Kemppi. Para obtener ins- trucciones sobre cómo rellenar la unidad de refrigeración, consulte "Llenado de la unidad de refrigeración y refrigerante circulante"...
Página 34 Master M 358 Manual de instrucciones - ES 3.1.1 Llenado de la unidad de refrigeración y refrigerante circulante Rellene la unidad de refrigeración con una solución de refrigerante del 20-40 %, por ejemplo, de líquido refrigerante Kemppi. Abra la tapa de la unidad de refrigeración.
Página 35 Master M 358 Manual de instrucciones - ES 3.2 Calibrado del cable de soldadura La resistencia del cable de soldadura se puede medir utilizando la función de calibración de cable incorporada sin un cable de medida adicional. Esta función de calibración solo está disponible en el modo de operación MIG.
Página 36 Manual de instrucciones - ES 3.3 Usar el panel de control El panel de control de Master M 358 incluye características y funciones avanzadas para la soldadura MIG con la opción de utilizar Master M 358 también para la soldadura TIG (CC) y MMA.
Página 37 (Datos de soldadura). 3.3.1 Panel de control: Vista Inicio La vista Inicio del panel de control de Master M 358 también es la vista de soldadura principal. Información acerca del canal de memoria Funciones y parámetros de soldadura aplicados Velocidad de alimentación de alambre (MIG) o corriente de soldadura (TIG, MMA) Proceso de soldadura activo Configuración del dispositivo aplicada (p.
Página 38 Master M 358 Manual de instrucciones - ES • Manual MIG: Ajuste de la velocidad de alimentación del alambre • 1-MIG: Ajuste de la velocidad de alimentación del alambre • MIG pulsada: ajuste de la velocidad de alimentación de alambre •...
Página 39 Master M 358 Manual de instrucciones - ES Weld Assist le da una recomendación para estos parámetros de soldadura: >> Proceso de soldadura >> Velocidad de alimentación del alambre >> Flujo de gas >> Velocidad de desplazamiento >> Valores independientes para los pases de raíz y relleno (si corresponde).
Página 40 Master M 358 Manual de instrucciones - ES más información). La cantidad de canales de memoria disponibles varía en los diferentes modos de operación: MIG (100 canales), TIG (10 canales) y MMA (10 canales). El modo de funcionamiento establecido en el panel de control Configuración...
Página 41 Complete el proceso de registro como se indica en la página de registro. Se le pedirá que indique el número de serie y el pin de seguridad de cuatro dígitos de su máquina Master M 358. Se pueden encontrar en la placa de características de la máquina.
Página 42 Uso de dEPS La vista EPS muestra las EPS digitales con uno o más pases de soldadura asignados al soldador o estación de soldadura del servicio en la nube Kemppi WeldEye. Para utilizar un dEPS: Seleccione el dWPS que desee para ver y elegir un pase de soldadura girando la perilla de control derecha y pre- sionando el botón de la perilla de control derecha.
Página 43 Master M 358 Manual de instrucciones - ES Si ya se ha vinculado un canal de memoria al pase de soldadura, puede activar el pase de soldadura seleccionado y el canal de memoria predeterminado eligiendo "Activar". Si un canal de memoria no se ha vinculado previamente al pase de soldadura, puede vincular el pase de soldadura a un canal de memoria existente ("Seleccionar canal vinculado").
Página 44 Master M 358 Manual de instrucciones - ES 3.3.5 Panel de control: Parámetros soldadura La vista Parámetros de soldadura incluye una curva de inicio y parada para ajustar los parámetros más importantes para una soldadura. La sección inferior de la vista enumera los ajustes disponibles para el proceso de soldadura seleccionado.
Página 45 Master M 358 Manual de instrucciones - ES Parámetros de soldadura y descripciones de características Parámetros de soldadura MIG y 1-MIG Los parámetros enumerados aquí están disponibles para el ajuste con los procesos MIG y 1-MIG. Parámetro Valor del parámetro Descripción...
Página 46 Master M 358 Manual de instrucciones - ES Velocidad de alimentación del alambre Mín./Máx. = 0,5 ... 25 m/min, intervalo de Límites mínimos y máximos para el ajuste mínima de la velocidad de alimentación del alam- Predeterminado = 0,5 m/min bre. Velocidad de alimentación del alambre Mín./Máx.
Página 47 Master M 358 Manual de instrucciones - ES Postgas 0.0 ... 9,9 s, Auto, intervalo de 0,1 Función de soldadura que mantiene el 0,0 = OFF flujo de gas de protección después de que el arco se haya extinguido. Esto ase- gura que la soldadura en caliente no entre en contacto con el aire después de...
Página 48 Master M 358 Manual de instrucciones - ES Parámetros de soldadura 1-MIG Los parámetros enumerados aquí están disponibles para el ajuste solo con el proceso 1-MIG. Parámetro Valor del parámetro Descripción Lógica del gatillo 2T, 4T, Powerlog (2 o 3 niveles) Las pistolas de soldar pueden tener varios modos alternativos de operación del gati-...
Página 49 Master M 358 Manual de instrucciones - ES Relleno de cráteres ON/OFF Al soldar con una potencia elevada, nor- malmente se forma un cráter al final de la soldadura. La función de Relleno de Crá- - Nivel inicial de relleno de cráteres 10 ...
Página 50 Master M 358 Manual de instrucciones - ES Nivel 2 de DPulse: Velocidad de ali- 0.50 ... 25 m/min, intervalo de 0,05 o 0,1 Velocidad de alimentación de alambre mentación del alambre del segundo nivel de doble pulso. La velo- cidad de alimentación de alambre del 2.º...
Página 51 Master M 358 Manual de instrucciones - ES Parámetros de MAX Position Los parámetros enumerados aquí son específicos del proceso de MAX Position. Parámetro Valor del parámetro Descripción Frecuencia de MAX Position -0.5 ... +0,5 Hz, intervalo de 0,1 Ajuste fino de frecuencia de MAX Posi- Predeterminado = 0 tion.
Página 52 Master M 358 Manual de instrucciones - ES Nivel de partida en caliente -30 ... +30 Función de soldadura que utiliza una Predeterminado = 0 mayor o menor velocidad de ali- mentación del alambre y corriente de sol- dadura al inicio de la soldadura. Después...
Página 53 Master M 358 Manual de instrucciones - ES A través de esta vista, también es posible acceder a los registros de errores, la lista de programas de soldadura ins- talados, la información de funcionamiento adicional y la información del dispositivo, así como la versión del software y los números de serie del equipo.
Página 54 Master M 358 Manual de instrucciones - ES Modo MIG/TIG/MMA Nota: Para la soldadura TIG, también se debe cambiar la polaridad (+/-). Consulte la sección "Cambio de polaridad de sol- dadura" en página 71 para obtener más información. Control remoto OFF/Remoto/Pistola Si el control remoto no está...
Página 55 Predeterminado = 5 min en la pantalla después del período de tiempo establecido. De manera pre- determinada, se muestra el logotipo de Kemppi. Para cambiar la imagen del sal- vapantallas, consulte "Actualización por USB" en página 69. Iniciar/Cancelar También se muestra la fecha y el tiempo Calibración de cable...
Página 56 Master M 358 Manual de instrucciones - ES 3.3.9 Panel de control: Aplicación de programas de soldadura Para seleccionar y aplicar un proceso y programa de soldadura MIG, se debe crear un canal de memoria corres- pondiente. Al crear el canal de memoria para un proceso de soldadura MIG en particular, la selección de programas de soldadura se puede reducir en función de los procesos de soldadura MIG disponibles: Manual, 1-MIG, MAX Speed (opcional), MAX...
Página 57 Master M 358 Manual de instrucciones - ES Una vez listo, vaya a la selección Programa de soldadura en la parte inferior para ver los programas de soldadura adecuados. Selección de un programa de soldadura. >> El programa de soldadura seleccionado ahora se muestra en la vista de filtro.
Página 58 Master M 358 Manual de instrucciones - ES 3.3.10 Panel de control: Vista Datos de soldadura Después de cada soldadura, se muestra brevemente un resumen de la soldadura. Para cambiar la duración de la vista de datos de soldadura o cómo se calculan los promedios de los datos de soldadura (con o sin fases de inclinación), consulte "Panel de control: Configuración del dispositivo"...
Página 59 Manual de instrucciones - ES 3.4 Guía adicional para funciones y características En esta sección se resumen las funciones y características de Master M 358 y cómo usarlas. 3.4.1 Funciones de la lógica del disparador Puede seleccionar la lógica de disparador en la Vista Parámetros de...
Página 60 >> Para hacer un ajuste fino del aporte de calor durante la soldadura, en la Vista Inicio del panel de control, gire la perilla de control derecha. Para más información sobre los productos Wise, visite www.kemppi.com. 3.4.4 Función WisePenetration+ © Kemppi 1921980 / 2240...
Página 61 Para más información sobre los productos Wise, visite www.kemppi.com. 3.4.5 Función WiseSteel La función de soldadura WiseSteel se basa en la modificación de los arcos MIG/MAG convencionales para permitir unas soldaduras de mayor calidad.
Página 62 Master M 358 Manual de instrucciones - ES 3.5 Soldadura pulsada Las ventajas de Pulse son una velocidad de soldadura y una tasa de deposición superiores en comparación con la sol- dadura por corto circuito, una entrada de calor inferior en comparación con la soldadura al arco con transferencia spray, un arco con transferencia globular sin salpicaduras y una mejor apariencia de la soldadura.
Página 63 Master M 358 Manual de instrucciones - ES >> Para ajustar el aporte de calor durante la soldadura, en la Vista Inicio del panel de control, gire la perilla de con- trol derecha. Max Cool es compatible con estas combinaciones de alambre de relleno y gas de protección: •...
Página 64 Master M 358 Manual de instrucciones - ES >> Para usar MAX Speed, vaya a la Vista Parámetros de soldadura del panel de control y aplique la función MAX Speed. Opcionalmente, vaya a la Vista Canales de memoria y cree un nuevo canal de memoria con el proceso MAX Speed.
Página 65 Master M 358 Manual de instrucciones - ES 3.6 Conexión inalámbrica (WLAN) Para conectar el equipo de soldadura a su red inalámbrica local: En el panel de control, vaya a la vista WLAN. Encienda la función WLAN girando y presionando la perilla de control derecha.
Página 66 Master M 358. Las EPS se pueden leer en la pantalla del panel de control y/o se puede vincular un canal de memoria a una EPS. El panel de control de Master M 358 proporciona un par de modos para hacerlo: >>...
Página 67 Complete el proceso de registro como se indica en la página de registro. Una vez terminado, el equipo se conecta a WeldEye ArcVision. Se le pedirá que indique el número de serie y el pin de seguridad de cuatro dígitos de su máquina Master M 358. Se pueden encontrar en la placa de características de la máquina.
Página 68 Si está restaurando a partir de una copia de seguridad, vaya a la configuración del dispositivo y seleccione Res- taurar. Abra la tapa del conector USB y conecte la memoria USB al panel de control de Master M 358. © Kemppi...
Página 69 Siguiendo las instrucciones del visor, cargue, edite y descargue la nueva imagen del salvapantallas en una memoria USB. Conecte la memoria USB al panel de control de Master M 358 siguiendo el mismo procedimiento que con las actua- lizaciones de software (capítulo anterior) y las instrucciones en pantalla.
Página 70 Master M 358 Manual de instrucciones - ES 3.7 Uso del control remoto Control remoto HR43 Para ajustar la velocidad de alimentación del alambre, gire la perilla del control remoto. Para cambiar el canal de memoria en lugar de la velocidad de alimentación del alambre con el control remoto, cambie la configuración del modo remoto en "Panel de control: Configuración del dispositivo"...
Página 71 Master M 358 Manual de instrucciones - ES 3.8 Cambio de polaridad de soldadura Para la soldadura TIG, se debe cambiar la polaridad de soldadura. Además, algunos alambres de relleno requieren cam- biar la polaridad de soldadura. Compruebe la polaridad de soldadura recomendada en el embalaje del alambre de relleno.
Página 72 Master M 358 Manual de instrucciones - ES Conecte los cables a los terminales de polaridad según las indicaciones de recomendación de polaridad. Vuelva a colocar las arandelas y los pernos. Apriete a un torque de 17 Nm. Vuelva a colocar las cubiertas protectoras de goma.
Página 73 Master M 358 Manual de instrucciones - ES 3.9 Equipos de elevación Si hay un cilindro de gas instalado en el carro, NO intente levantar el carro con el cilindro de gas en él. Carro de 4 ruedas: Compruebe que el equipo de soldadura esté bien sujeto al carro.
Página 74 Master M 358 Manual de instrucciones - ES 4. MANTENIMIENTO Al considerar y planificar el mantenimiento de rutina, tenga en cuenta la frecuencia del uso del sistema de soldadura y el entorno de trabajo. El uso correcto de la soldadora y su mantenimiento regular le ayudarán a evitar tiempos muertos innecesarios y fallos del equipo.
Página 75 Para la reparación, póngase en contacto con Kemppi en www.kemppi.com o con su distribuidor. Mantenimiento de la pistola de soldadura Para ver las instrucciones de la pistola Flexlite GX MIG, consulte userdoc.kemppi.com. © Kemppi 1921980 / 2240...
Página 76 Master M 358 Manual de instrucciones - ES 4.2 Mantenimiento periódico El mantenimiento periódico lo ha de llevar a cabo exclusivamente el personal de servicio cualificado. Solo los electricistas autorizados tienen permitido llevar a cabo las tareas eléctricas. Antes de retirar la cubierta protectora, desconecte la fuente de potencia de la corriente y espere unos 2 minutos antes de descargar el condensador.
Página 77 Manual de instrucciones - ES 4.3 Talleres de mantenimiento Los talleres de Servicio Kemppi realizan el mantenimiento del sistema de soldadura conforme al acuerdo de man- tenimiento con Kemppi. Los aspectos principales del procedimiento de mantenimiento de los talleres son: •...
Página 78 Master M 358 Manual de instrucciones - ES 4.4 Resolución de problemas Los problemas enumerados y sus posibles causas no son categóricos, pero sirven para plantear algunas situaciones comunes que pueden presentarse durante el uso normal del sistema de soldadura.
Página 79 Master M 358 Manual de instrucciones - ES Soldadura sucia o de mala calidad Compruebe que el gas de protección no se haya acabado. Asegúrese de que el flujo de gas de protección no esté obs- truido. Controle que el tipo de gas sea el adecuado para la aplicación.
Página 80 Si los ventiladores no funcionan, comu- níquese con los servicios de Kemppi El voltaje interno de 24 La fuente de potencia incluye una uni- Reinicie la fuente de potencia. Si el problema per- V está...
Página 81 Master M 358 Manual de instrucciones - ES Unidad de refri- La refrigeración se enciende en el menú Compruebe las conexiones de la unidad de refri- geración no de ajustes, sin embargo, la unidad de geración. Asegúrese de que la refrigeración esté...
Página 82 Master M 358 Manual de instrucciones - ES 4.6 Instalación y limpieza del filtro de aire de la fuente de potencia (opcio- nal) Se puede comprar un filtro de aire de fuente de potencia opcional por separado. El filtro de aire viene con una carcasa fija diseñada para montar directamente en la toma de aire de la fuente de potencia.
Página 83 Master M 358 Manual de instrucciones - ES Limpieza Retire el filtro de aire de la fuente de potencia liberando los clips del borde de la carcasa del filtro de aire. Sople el filtro de aire limpio con aire comprimido.
Página 84 El propietario del equipo debe entregar la unidad fuera de servicio en un punto de recogida regional, según las instrucciones de las autoridades locales, o a un representante de Kemppi. Al aplicar estas directivas europeas, mejora el medio ambiente y la salud humana.
Página 85 5. DATOS TÉCNICOS Datos técnicos: • Para conocer los datos técnicos del dispositivo Master M 358, consulte "Dispositivo Master M 358" en la página siguiente. • Para conocer los datos técnicos de la unidad de refrigeración Master M Cooler, consulte "Unidad de refrigeración Master M"...
Página 86 Master M 358 Manual de instrucciones - ES 5.1 Dispositivo Master M 358 Master M 358 G Master M 358 358 G Característica Valor Voltaje de conexión de corriente 3~50 Hz 380 - 460 V ±10 % Cable para conexión de corriente HO7RN-F 4 mm²...
Página 87 5.150...5.850 GHz Batería de iones de litio SAMSUNG SDI: INR18650-26J; 3,6 V; 2600 mAh LG CHEM: ICR18650HE4; 3,6 V; 2500 mAh Normas IEC 60974-1, -10 Master M 358 GM Master M 358 358 GM Característica Valor Voltaje de conexión de corriente 3~50 Hz 220...230 V ±10 % 380 - 460 V ±10 %...
Página 88 Master M 358 Manual de instrucciones - ES Cable para conexión de corriente HO7RN-F 4 mm² Potencia de entrada en corriente 14 kVA máxima nominal Suministro de corriente máximo @ 220...230 V 21.1 ... 17 A 1máx 1máx 21.3 ... 17.1 A @ 380...460 V 1máx...
Página 89 Master M 358 Manual de instrucciones - ES Alambres de relleno 0.8 ... 1.2 mm 0.8 ... 1.2 mm Mc/Fc 0.8 ... 1.2 mm 0.8 ... 1.2 mm Velocidad de alimentación del alam- 0.5 ... 25 m/min 20 kg Peso máximo del carrete de alam- Diámetro máximo del carrete de...
Página 90 Master M 358 Manual de instrucciones - ES 5.2 Unidad de refrigeración Master M Master M Cooler Master M Cooler Característica Valor Voltaje de alimentación 380 - 460 V +/- 10 % Suministro de corriente @ 380 - 460 V 0.7 A 1máx máximo 1,0 kW...
Página 91 Master M 358 Manual de instrucciones - ES Medidas externas del La x An x Al 635 x 305 x 292 mm paquete Peso Sin accesorios 14.9 kg Normas IEC 60974-2, -10 © Kemppi 1921980 / 2240...
Página 92 Master M 358 Manual de instrucciones - ES 5.3 Información de pedido de Master M 358 Para obtener información de pedido y los accesorios opcionales de Master M 358, consulte Kemppi.com. © Kemppi 1921980 / 2240...
Página 93 Se pueden pedir los consumibles del alimentador de alambre en Configurator.kemppi.com. En las tablas, estándar hace referencia a los rodillos de alimentación de plástico y trabajo pesado (heavy-duty) hace refe- rencia a los rodillos de alimentación de metal.
Página 94 Master M 358 Manual de instrucciones - ES Tubos guía de alambre Material de alambre Diámetro del alambre Tubo guía interior Tubo guía central Tubo guía exterior de relleno de relleno (mm) Fe, MC/FC (SP007293) (SP007273) SP016613 0.8−0.9 SP007536 (SP007274)
Página 96 1-MIG automático y Pulse. Para obtener más información sobre las opcio- nes del programa de soldadura Master M disponibles y la instalación de programas de soldadura o actualizaciones de software, póngase en contacto con su distribuidor local de Kemppi o visite Kemppi.com. Paquete de trabajo 1-MIG:...
Página 97 Master M 358 Manual de instrucciones - ES Paquete de trabajo Pulse: El paquete de trabajo Pulse incluye también todos los programas de soldadura del paquete de trabajo 1-MIG. Programa de sol- Material alam- Diámetro alam- Gas de pro- Proceso Descripción...
