Disposición de los cables NVMe
Desde
Placa posterior 1: NVMe 0-1, 2-3
Placa posterior 1: NVMe 4-5, 6-7
Conexiones entre conectores:

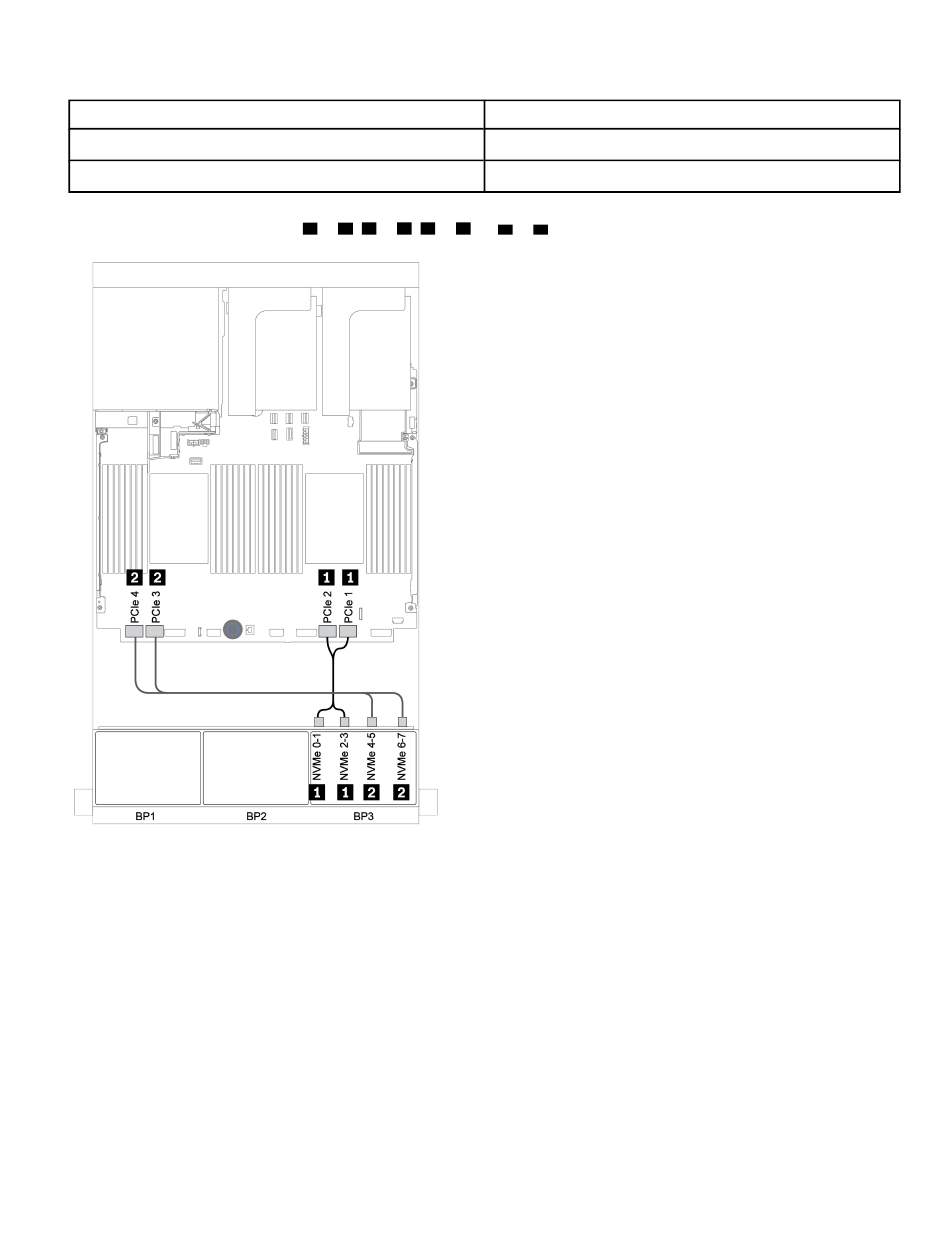

Figura 107. Disposición de los cables NVMe
↔ ↔ ↔
, , , ...
1 1 2 2 3 3
Hasta
Incorporado: PCIe 1, PCIe 2
Incorporado: PCIe 3, PCIe 4
↔
n n
.
