Adaptador 16i RAID/HBA

A continuación se muestran las conexiones de cable para la configuración de 12 unidades SAS/SATA de 3,5
pulgadas con un adaptador 16i RAID/HBA.
Desde
Placa posterior 1: SAS 0, SAS 1
Placa posterior 1: SAS 2
Conexiones entre conectores:

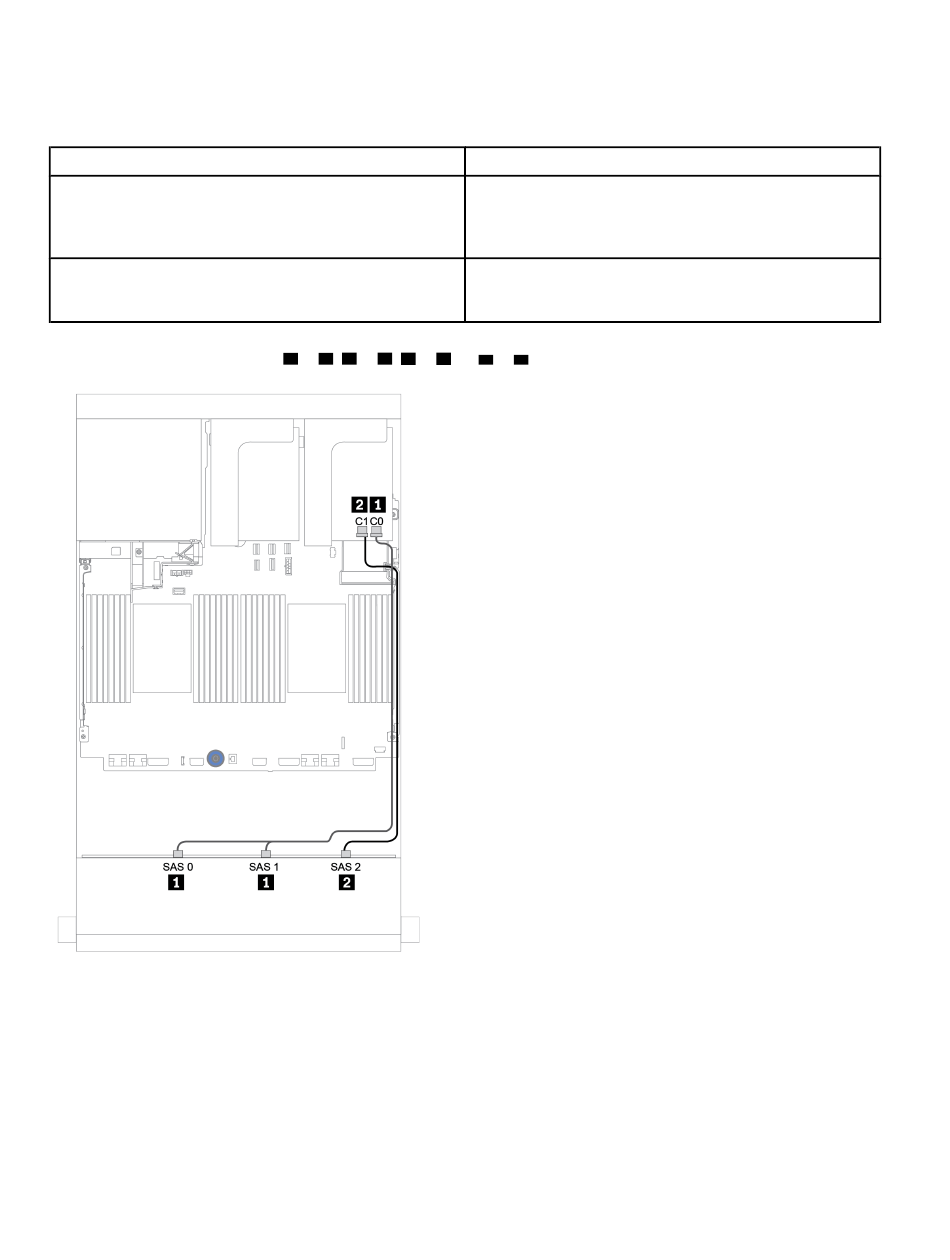

Figura 135. Disposición de los cables para la configuración de 12 unidades SAS/SATA de 3,5 pulgadas con un adaptador
16i RAID/HBA
190
Guía de configuración de ThinkSystem SR650 V2
↔ ↔ ↔
, , , ...
1 1 2 2 3 3
Hasta
Adaptador 16i RAID/HBA en la ranura PCIe 2:
• Gen 3: C0C1
• Gen 4: C0
• Gen 3: C2C3
• Gen 4: C1
↔
