hillvert HT-FORBES-7000 Manual De Instrucciones página 17

Nummer
2 Klingenachse
3 Kettenschutz
4 Splint
6 Kette
13 Adapter für Kettenantrieb

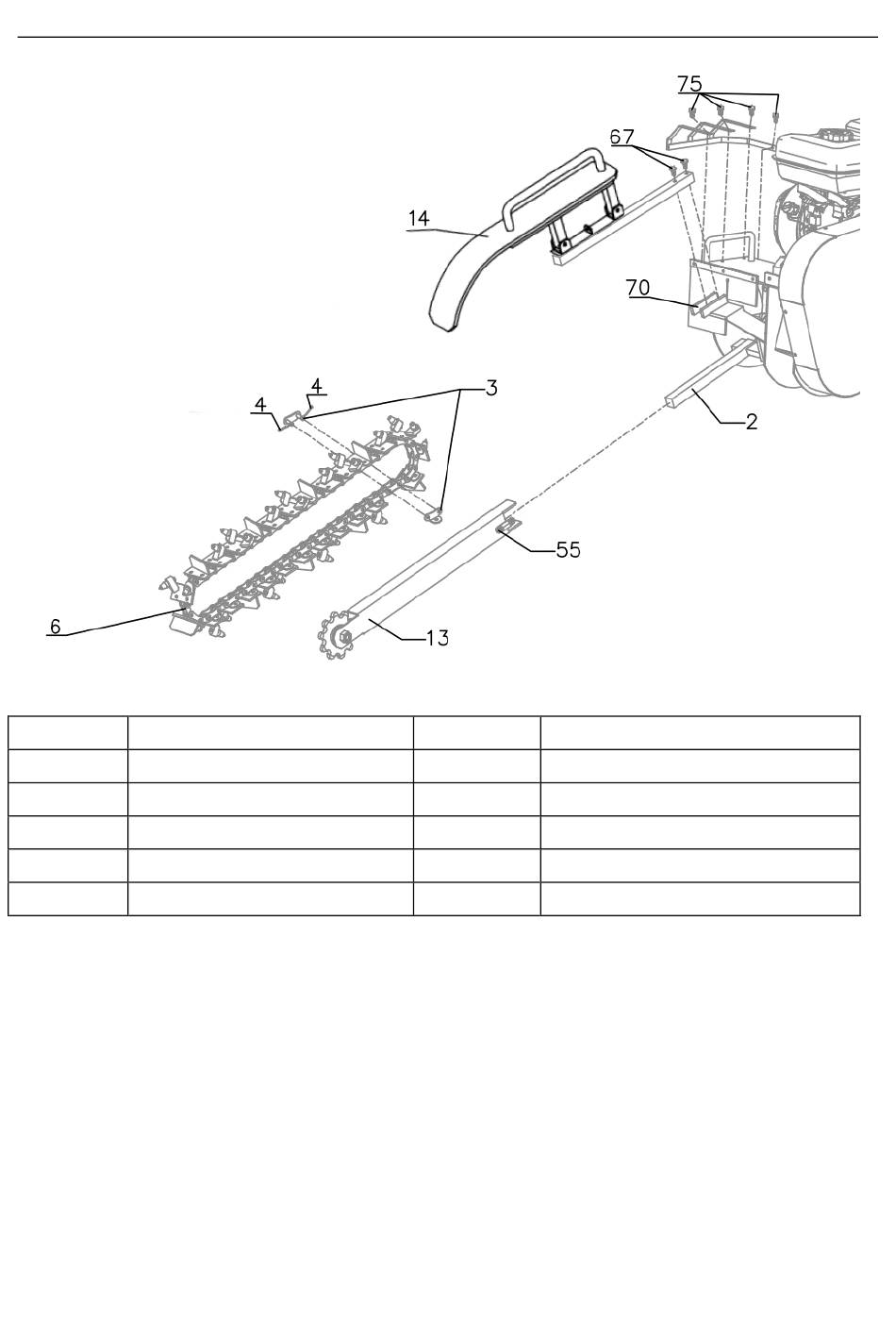

a) Montieren Sie den Kettenantriebsadapter (13) an der Achse (2).
b) Bringen Sie die Kette (6) am Adapter (13) an und verbinden Sie sie mit
dem Kettenschloss (4) und den Splinten (3).
c) Spannen Sie die Kette durch Anziehen der Schraube (55).
d) Montieren Sie den Kettenschutz (14) an der Halterung (70) und ziehen
Sie ihn mit der Schraube (67) fest.
Auftanken
Beschreibung Nummer
14 Kettenschutz
55 Schraube M12
67 Sechskantschraube M8x45
70 Befestigung der Abdeckung
75 Seitenschutz
Beschreibung
