B-24
Inactivo
Preflujo
Encendido
Gas
Protector
Apagado
Soldadura
Salida de
la Fuente
Inicio
de Poder
Cráter
Apagada
Soldadura
WFS
Cráter
Avance Inicial
Apagado
OPERACIÓN
EJEMPLO 4 – GATILLO DE 4 PASOS: Interbloqueo del Gatillo
El gatillo de 4 pasos se puede configurar como un interblo-
queo de gatillo. Éste contribuye a la comodidad del sol-
dador al realizar soldaduras largas permitiendo soltar el
gatillo después de jalarlo inicialmente. La soldadura se
detiene cuando el gatillo se jala una segunda vez y después
se suelta, o si se interrumpe el arco. (Vea la Figura B.14)
Para esta secuencia,
PREFLUJO:
El gas protector empieza a fluir inmediatamente cuando se
aprieta el gatillo de la pistola.
AVANCE INICIAL:
Después de que el tiempo de preflujo expira, la fuente de
poder regula la salida de inicio y el alambre avanza hacia la
pieza de trabajo a la WFS de Avance Inicial. Si un arco no
se establece dentro de 1.5 segundos, la velocidad de ali-
mentación de alambre pasará a la velocidad de ali-
mentación de alambre de soldadura.
SOLDADURA:
La salida de la fuente de poder y la velocidad de ali-
mentación de alambre continúan con base en las configura-
ciones de soldadura. La soldadura continúa cuando se jala
el gatillo por segunda vez.
POSTFLUJO:
Tan pronto como el gatillo se libera por segunda vez, la sali-
da de la fuente de poder y la velocidad de alimentación de
alambre se APAGAN. El gas protector fluye hasta que el
temporizador de postflujo expira.

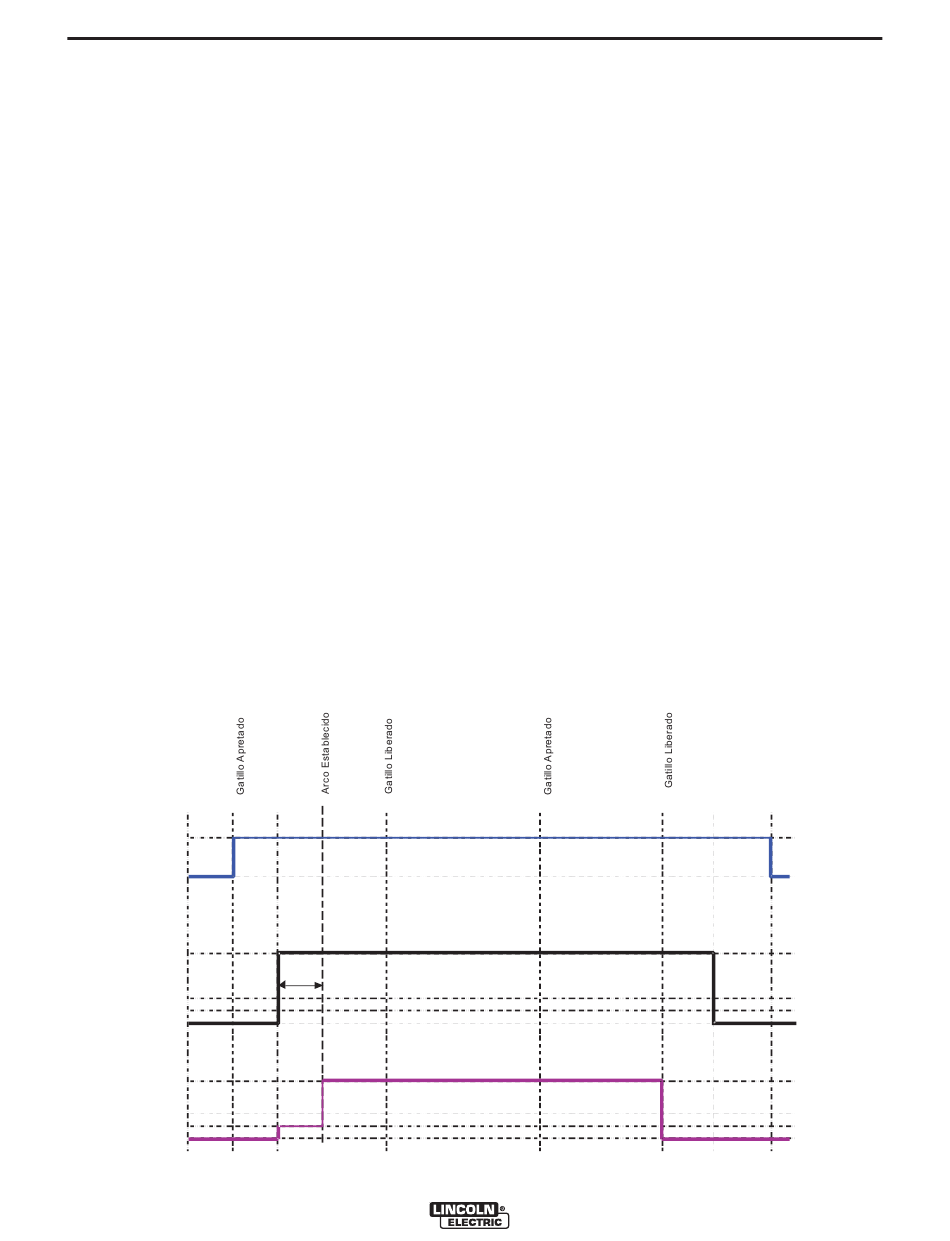

FIGURA B.14
Gatillo de 4 Pasos
Inicio = APAGADO
Cráter = APAGADO
Quemado en Retroceso = APAGADO
Inicio de Arco
1.5 seg máx.
POWER WAVE® C300 CE
Soldadura
B-24
Postflujo
Inactivo
Quemado en Retroceso
