EJEMPLO 5 – GATILLO DE 4 PASOS: Control manual de
los tiempos de Inicio y Cráter con el Quemado en Retroceso
ENCENDIDO. La secuencia del gatillo de 4 pasos brinda la
mayor flexibilidad cuando las funciones de Inicio, Cráter y
Quemado en Retroceso están activas. Esta es una opción
popular al soldar aluminio porque hay veces que se necesi-
ta calor extra durante el Inicio y se desea menos calor
durante el cráter. Con el gatillo de 4 pasos, la soldadora
elige la cantidad de tiempo para soldar en las configura-
ciones de Inicio, Soldadura y Cráter utilizando el gatillo de la
pistola. El quemado en retroceso reduce la posibilidad de
que el alambre se adhiera al charco de soldadura al final de
una soldadura y acondiciona la punta del alambre apara el
siguiente inicio de arco. (Vea la Figura B.15)
En esta secuencia,
PREFLUJO:
El gas protector empieza inmediatamente a fluir cuando se
aprieta el gatillo de la pistola.
AVANCE INICIAL:
Después de que el tiempo de preflujo expira, la fuente de
poder regula la salida de inicio y el alambre avanza hacia la
pieza de trabajo a la WFS de Avance Inicial. Si un arco no
se establece dentro de 1.5 segundos, la salida de la fuente
de poder y la velocidad de alimentación de alambre pasan a
las configuraciones de soldadura.
INICIO:
La fuente de poder suelda a la WFS y voltaje de inicio hasta
que se suelta el gatillo.
Inactivo
Preflujo
Encendido
Gas
Protector
Apagado
Soldadura
Salida de
la Fuente
Inicio
de Poder
Cráter
Apagada
Soldadura
Inicio
WFS
Cráter
Inicio de Arco
Apagado
OPERACIÓN

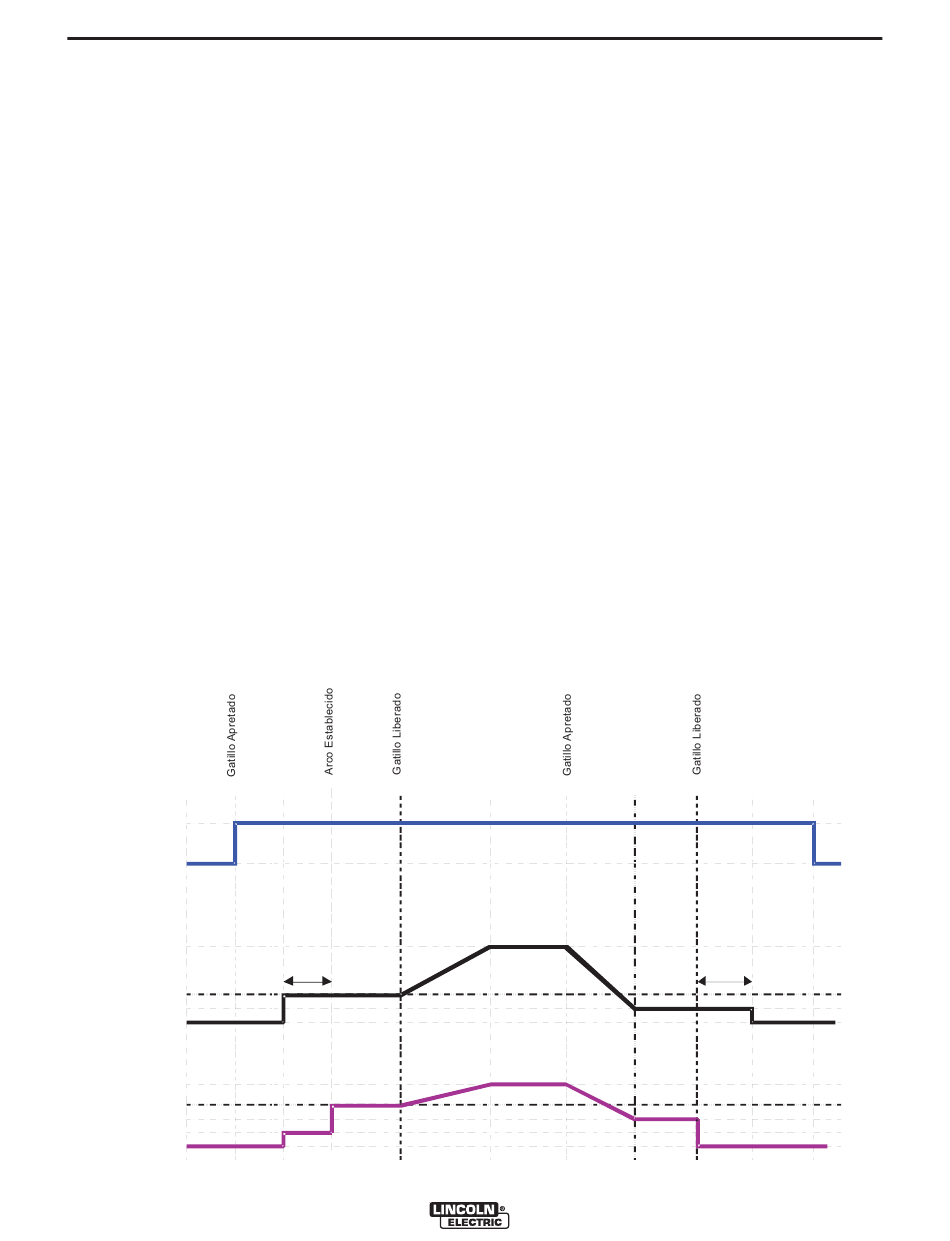

FIGURA B.15
Gatillo de 4 Pasos
Inicio = APAGADO
Cráter = APAGADO
Quemado en Retroceso = APAGADO
Inicio
Pendiente Arriba
Inicio de Arco
1.5 seg máx.
POWER WAVE® C300 CE
PENDIENTE ARRIBA:
Durante la pendiente arriba, la salida de la fuente de poder
y la velocidad de alimentación de alambre pasan a las con-
figuraciones de soldadura a lo largo del tiempo de inicio. El
periodo de pasar de las configuraciones de inicio a las de
soldadura se llama PENDIENTE ARRIBA.
SOLDADURA:
Después de la pendiente arriba, la salida de la fuente de
poder y la velocidad de alimentación de alambre continúan
con base en las configuraciones de soldadura.
PENDIENTE ABAJO:
Tan pronto como se suelta el gatillo, la velocidad de ali-
mentación de alambre y la salida de la fuente de poder
pasan a las configuraciones de cráter a lo largo del tiempo
de cráter. El periodo de pasar de las configuraciones de sol-
dadura a las de cráter se llama PENDIENTE ABAJO.
CRÁTER:
Durante CRÁTER, la fuente de poder continúa suministran-
do salida a la WFS y voltaje de cráter.
QUEMADO EN RETROCESO:
Cuando se suelta el gatillo, la velocidad de alimentación de
alambre se APAGA y la salida de la máquina continúa por
el tiempo de quemado en retroceso.
POSTFLUJO:
Después, la salida de la máquina se APAGA y el gas pro-
tector continúa fluyendo hasta que el temporizador de post-
flujo expira.
Cráter
Soldadura
Pendiente Abajo
B-25
Postflujo
Inactivo
Quemado en Retroceso
Tiempo de Quemado
en Retroceso
