Paso 1. Siga las instrucciones de manejo e instalación especiales que se proporcionan con la batería
CMOS.
Paso 2. Inserte la nueva batería CMOS:
a.
Oriente la batería de manera que el lado positivo quede hacia arriba.
b.
Incline la batería de forma que pueda insertarla en el zócalo en el lado opuesto al clip de la
batería.

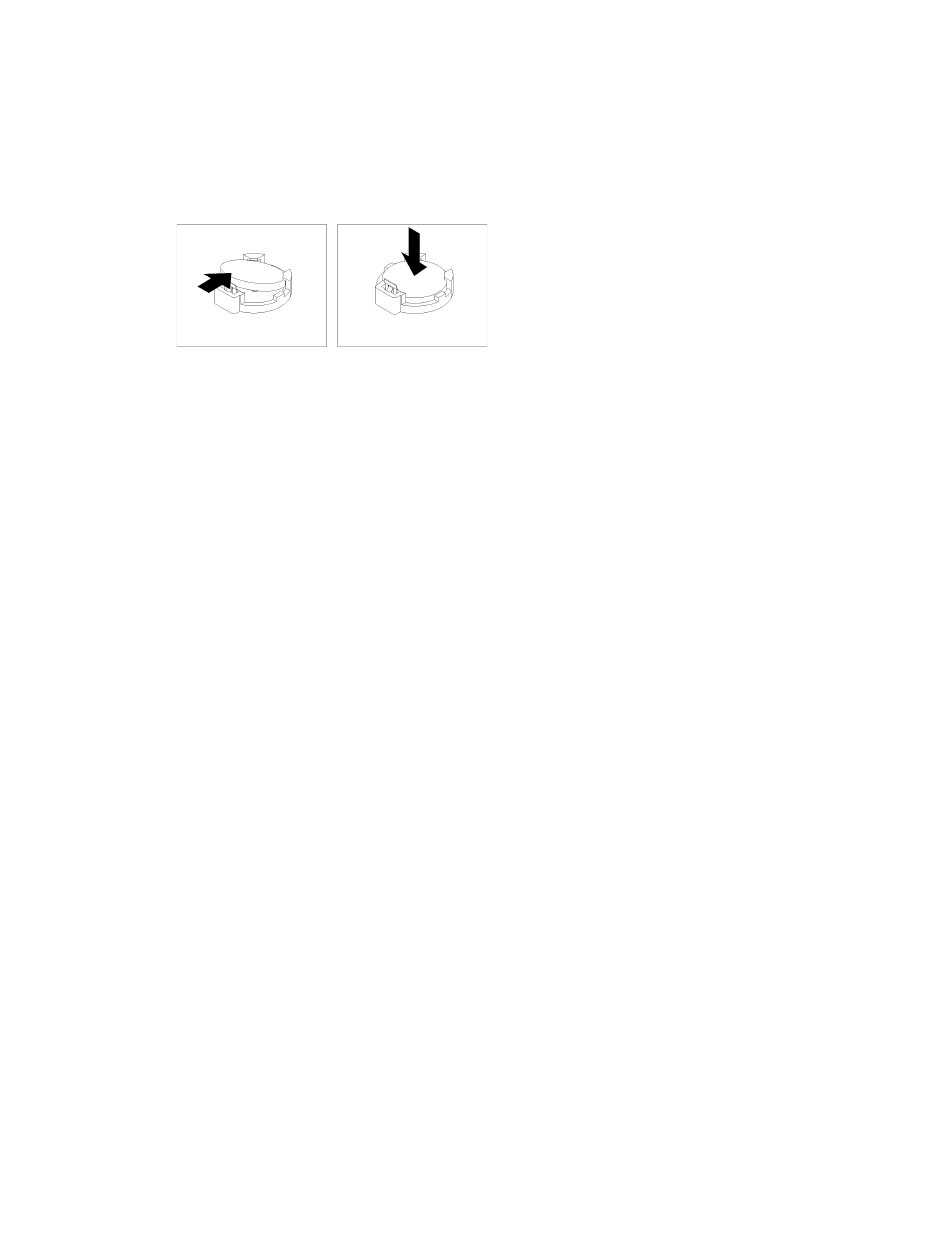

Figura 109. Instalación de la batería CMOS
c.
Presione la batería hacia abajo hacia dentro del zócalo hasta que encaje en su lugar con un
chasquido. Asegúrese de que el clip de la batería sujete firmemente la batería.
Luego de instalar una batería CMOS, lleve a cabo los pasos siguientes:
1. Vuelva a instalar el conjunto del compartimiento de expansión PCIe (consulte
adaptador" en la página 156
en la página
162).
2. Vuelva a instalar la cubierta de la bandeja (consulte
página
218).
3. Vuelva a instalar la bandeja (consulte
253).
4. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que ambos nodos están listos para el encendido.
Sustitución de DIMM
Utilice los siguientes procedimientos para quitar e instalar una DIMM.
Extracción de una DIMM
Utilice esta información para eliminar un módulo de memoria.
Antes de quitar un DIMM:
1. Lea las
"Directrices de instalación" en la página 35
2. Si está extrayendo un DCPMM en los modos de Aplicación directa o de Memoria mixta, asegúrese de:
a. Realizar una copia de seguridad de los datos almacenados.
b. Si la capacidad de la Aplicación directa está intercalada:
1) Elimine todos los espacios de nombres y sistemas de archivos creados en el sistema operativo.
2) Lleve a cabo el borrado seguro en todos los DCPMM que están instalados. Vaya a Intel Optane
DCPMM ➙ Seguridad ➙ Presione para el Borrado seguro para realizar el borrado seguro.
Nota: Si uno o más DCPMM están asegurados con la frase de contraseña, asegúrese de que la
seguridad de todas las unidades esté deshabilitada antes de realizar el borrado seguro. En caso de
perder u olvidar la clave de contraseña, póngase en contacto con el servicio técnico de Lenovo.
Si la capacidad de la Aplicación directa no está intercalada:
o
"Instalación de un adaptador interno de cambio de la placa frontal (IFT)"
"Instalación de la cubierta de la bandeja" en la
"Instalación de una bandeja DWC en el alojamiento" en la página
para asegurarse de trabajar de forma segura.
.
Capítulo 3
Procedimientos de sustitución del hardware
"Instalación de un
129
