PELIGRO
La corriente eléctrica de los cables de alimentación, telefónicos y de comunicaciones es peligrosa.
Para evitar un peligro de descarga:
• Conecte todos los cables de alimentación a una toma de corriente o fuente de alimentación con
puesta a tierra y correctamente cableada.
• Conecte el equipo que se acoplará a este producto a tomas de corriente o fuentes de
alimentación debidamente cableadas.
• Siempre que sea posible, use solo una mano para conectar o desconectar los cables de señal.
• Nunca encienda un equipo si hay evidencia de fuego, agua y daño en la estructura.
• El dispositivo puede tener más de un cable de alimentación; para cortar completamente la
corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén
desconectados de la fuente de alimentación.
Antes de extraer una unidad M.2 desde la placa posterior M.2:
1. Lea las
"Directrices de instalación" en la página 35
2. Apague el Bandeja DWC correspondiente en el que se va a realizar la tarea.
3. Extracción de la bandeja (consulte
4. Extraiga la cubierta de la bandeja (consulte
5. Quitar la placa posterior M.2 (consulte
Lleve a cabo los siguientes pasos para quitar una unidad M.2 de la placa posterior M.2.
Observe el procedimiento. Está disponible un video del proceso de instalación:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-BHNs9o9uS9u93aeU5BCI8I
• Youku:
http://list.youku.com/albumlist/show/id_51372950.html

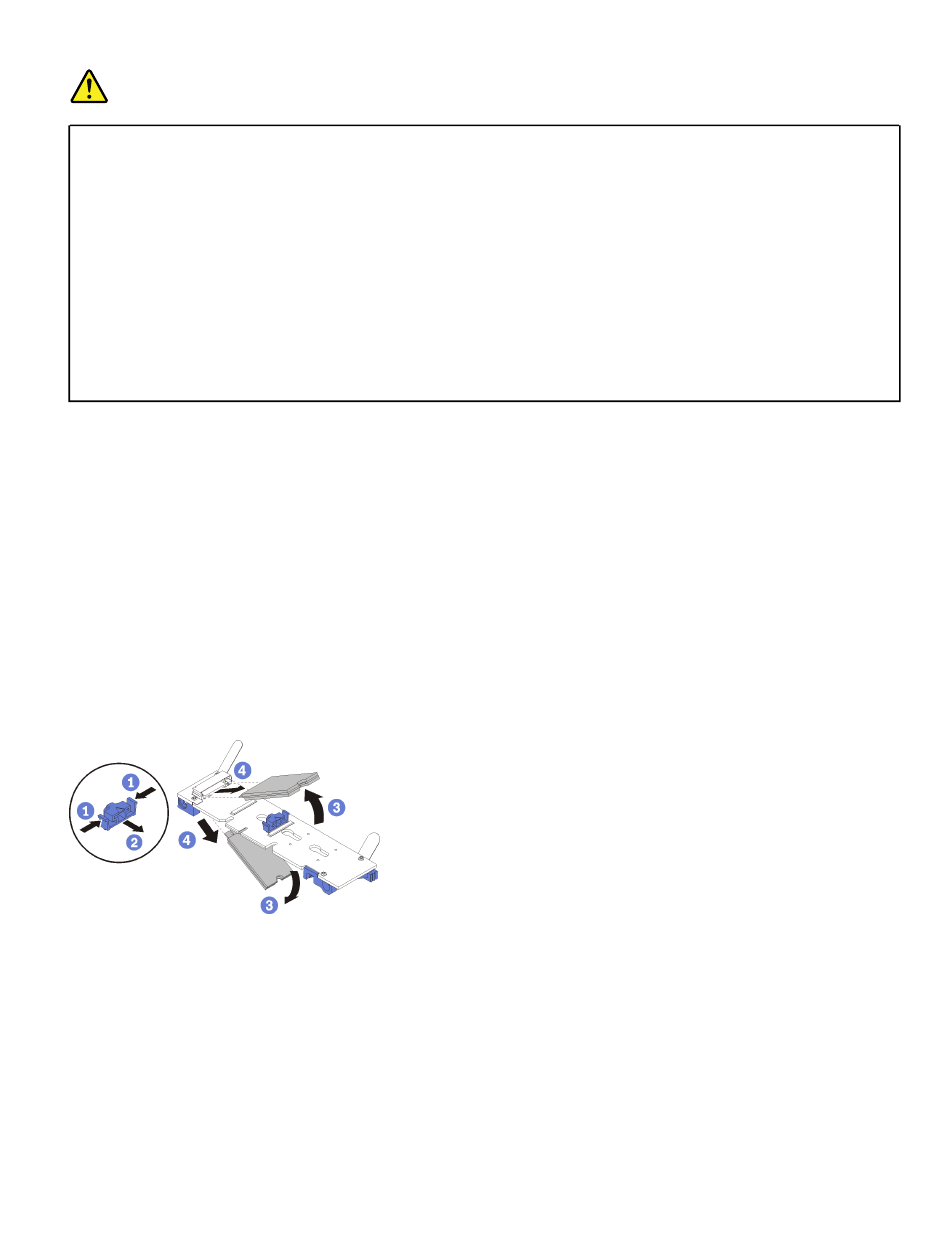

Figura 140. Extracción de la unidad M.2
Paso 1. Presione ambos lados del elemento de sujeción y deslícelo hacia atrás para aflojar la unidad M.2
de la placa posterior M.2.
Nota: Si la placa posterior M.2 tiene dos unidades M.2, ambas saldrán cuando deslice el elemento
de sujeción hacia atrás.
Paso 2. Quite la unidad M.2 girándola hacia afuera de la placa posterior M.2 y tirando del conector en
ángulo (aproximadamente 30 grados).
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje
y utilice los materiales de embalaje para el envío que se le suministraron.
para asegurarse de trabajar de forma segura.
"Extracción de una bandeja DWC del alojamiento" en la página
"Extracción de la cubierta de bandeja" en la página
"Extracción de la placa posterior de M.2" en la página
