Programar ciclo
4.5 Tornear

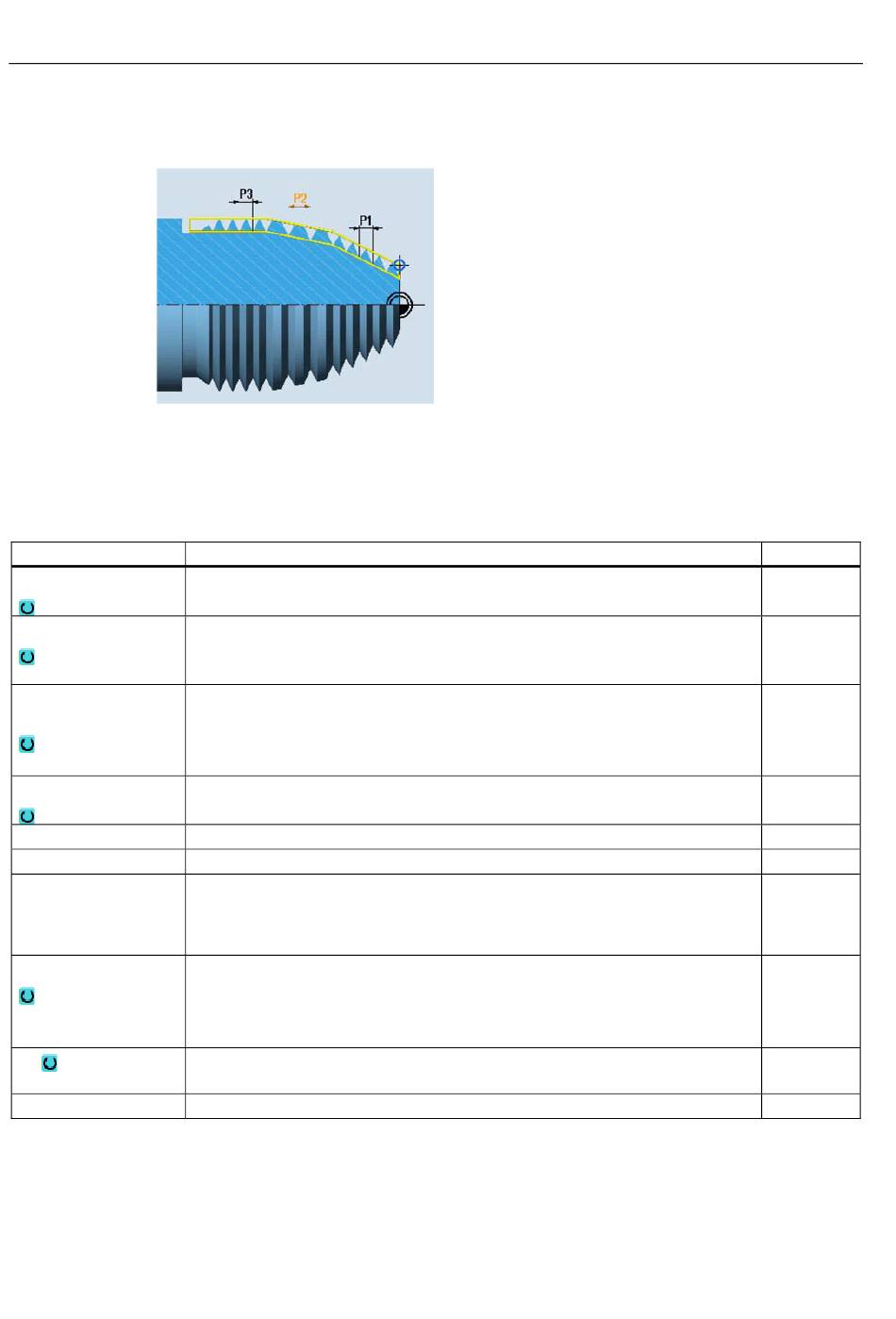

Pantallas de ayuda

Ayuda para seleccionar, p. ej., el parámetro P1.
Parámetro para Rosca cadena
Parámetro
PL
Mecanizado
Penetración (sólo en ∇
y ∇ + ∇∇∇)
Rosca
X0
Z0
P0
X1 o X1α
Z1
P1
200
Descripción
Plano de mecanizado:
1)
G18 (ZX)
∇ (desbaste)
•
∇∇∇ (acabado)
•
∇ + ∇∇∇ (desbaste y acabado)
•
Lineal:
•
Penetración de profundidad de corte constante
Degresivo:
•
Penetración de sección de viruta constante
Rosca interior
•
• Rosca exterior
Punto de referencia en X ∅ (abs, siempre diámetro)
Punto de referencia en Z (abs)
Paso de rosca 1
Punto intermedio 1 X ∅ (abs),
•
punto intermedio 1 con relación a X0 (inc) o
•
• rosca oblícua 1
Cota incremental: el signo también se evalúa.
Punto intermedio 1 Z (abs) o
•
punto intermedio 1 con relación a Z0 (inc)
•
Paso de rosca 2
Manual del usuario, 01/2008, 6FC5398-7AP10-0EA0
Unidad
mm
mm
mm/v
pulg/v
entradas/"
MÓDULO
mm
grados
mm/v
HMI sl Torneado
