Programar ciclo
4.6 Torneado del contorno
Procedimiento para introducir o modificar elementos de contorno
Parámetros para elemento de contorno "Recta"
Parámetro
X
Z
α1
α2
Transición con el elemento siguiente
Tipo de transición
R
Selección de garganta
208

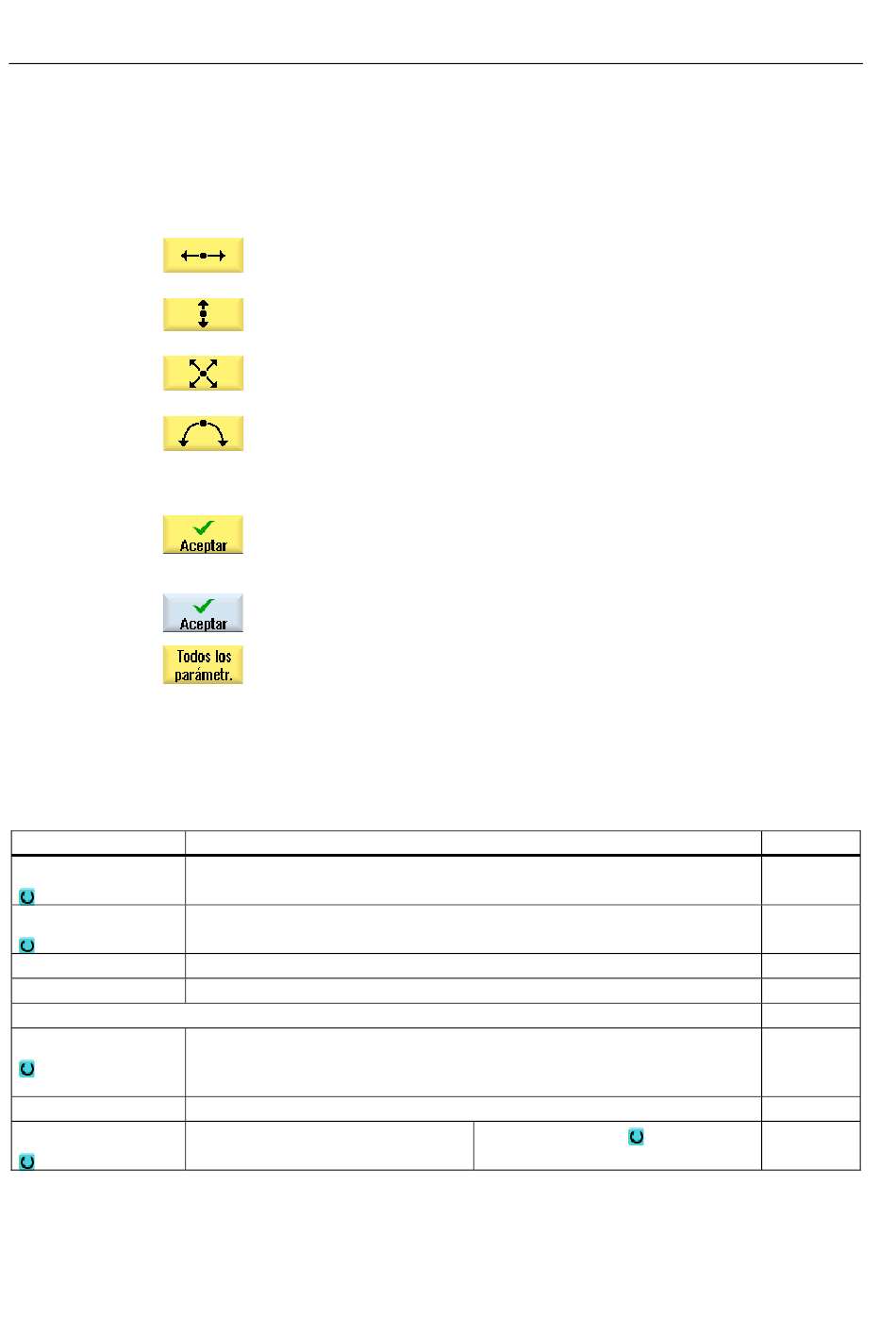

1. Seleccione a través del pulsador de menú un elemento de contorno.
Se abre la ventana de entrada "Recta Z".
o bien
Se abre la ventana de entrada "Recta X".
o bien
Se abre la ventana de entrada "Recta ZX".
o bien
Se abre la ventana de entrada "Círculo".
2. Introduzca en la máscara de entrada todos los datos que resultan del
plano de la pieza (p. ej., longitud de la recta, posición final, transición
al elemento posterior, ángulo de paso, etc.).
3. Accione el pulsador de menú "Aceptar".
El elemento de contorno se añade al contorno.
4. Repita el proceso hasta que el contorno esté completo.
5. Accione el pulsador de menú "Aceptar".
El contorno programado se incorpora en el plan de trabajo.
6. Si quiere visualizar otros parámetros en elementos de contorno
individuales, p. ej., para introducir comandos adicionales, accione el
pulsador de menú "Todos los parámetros".
Descripción
Punto final X∅ (abs) o punto final X (inc) (sólo con recta X y ZX)
Cota incremental: el signo también se evalúa.
Punto final Z (abs o inc) (sólo con recta Z y XZ)
Cota incremental: el signo también se evalúa.
Ángulo inicial frente al eje Z
Ángulo respecto al elemento anterior
Radio
•
Garganta (sólo con recta X y ZX)
•
Chaflán
•
Transición con el elemento siguiente, radio
Forma E Tamaño de garganta
p. ej. E1.0x0.4
Manual del usuario, 01/2008, 6FC5398-7AP10-0EA0
Unidad
mm
mm
grados
grados
mm
mm
HMI sl Torneado
