3.10.6
Representación gráfica

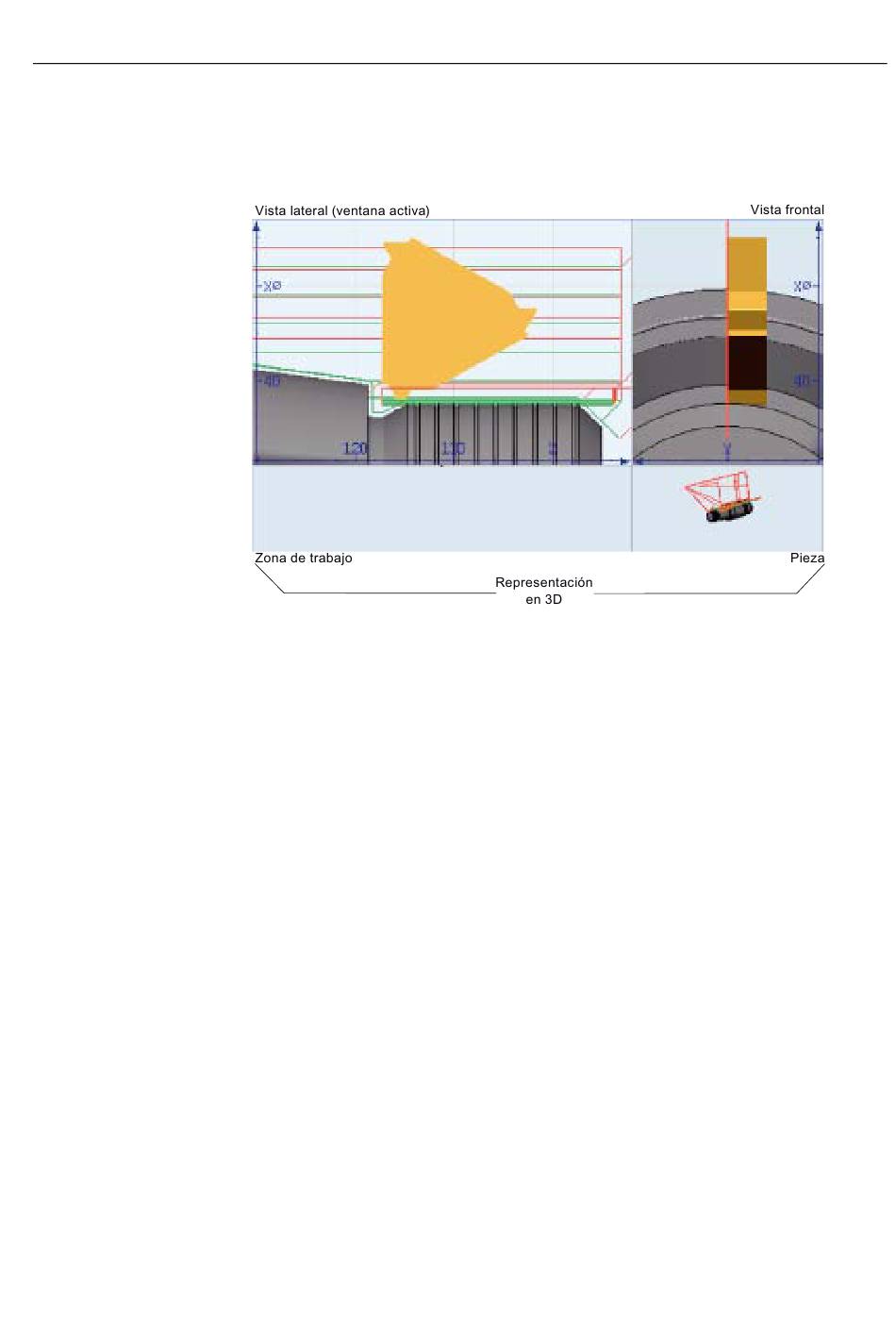

Figura 3-1
Ventana activa
La ventana actualmente activa aparece sobre un fondo más claro que el resto de ventanas
de visualización.
Aquí puede modificar la representación de la pieza, p. ej., agrandarla y reducirla, girarla y
desplazarla.
Algunas de las acciones que se realizan en la ventana activa tienen un efecto simultáneo en
otras ventanas de visualización.
Representación de los recorridos de desplazamiento
● Rápido = rojo
● Avance = verde
HMI sl Torneado
Manual del usuario, 01/2008, 6FC5398-7AP10-0EA0
Vista con 4 ventanas
Mecanizar pieza
3.10 Simular mecanizado
121
