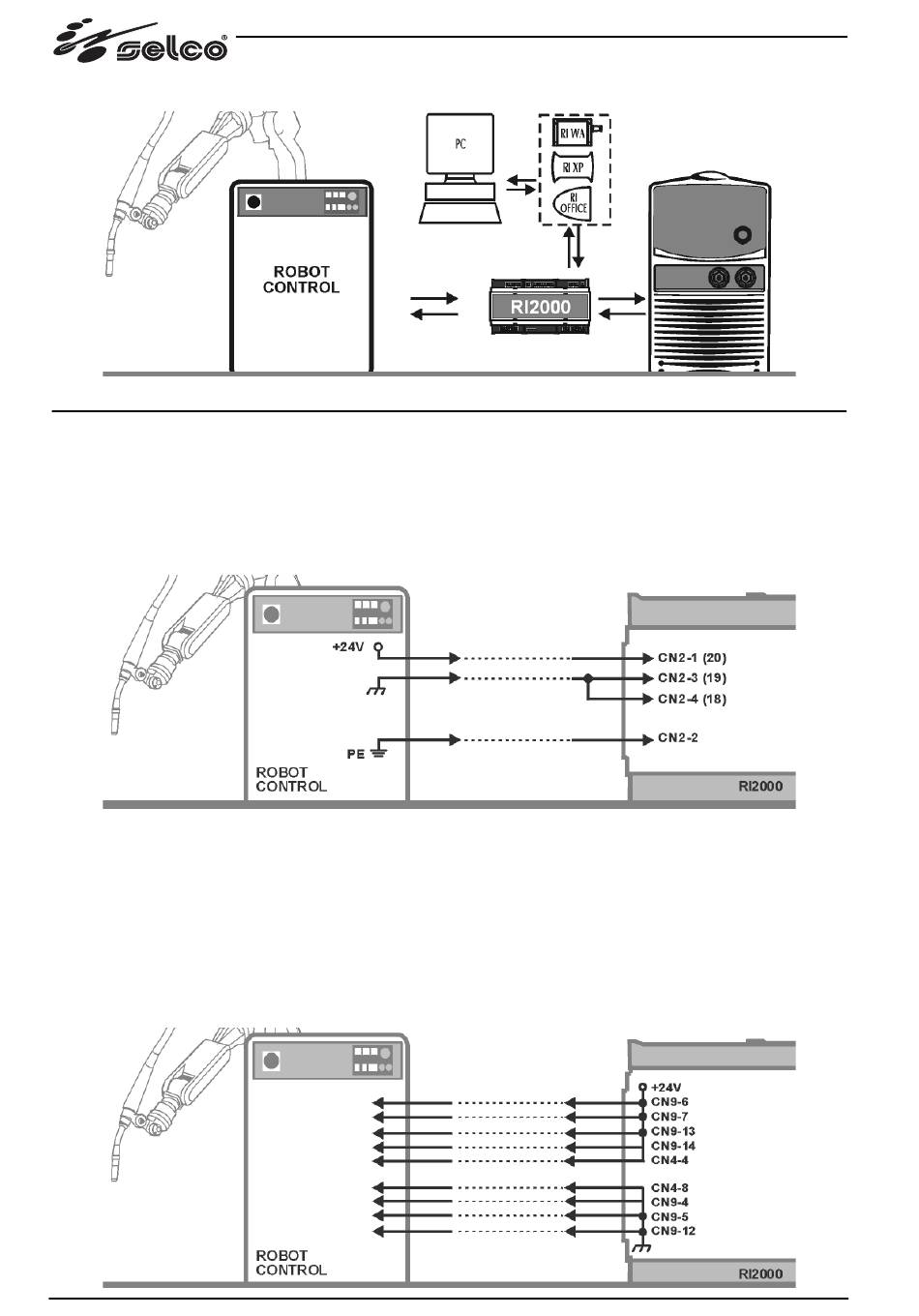

2.1 Anschluss für "Weld@Net"

3 ANSCHLUSS DER VERDRAHTUNGEN

Mit der RI2000 werden die Verdrahtungen, die Verbinder und die entsprechenden Pins für den Anschluss der Roboterschnittstelle
geliefert.

3.1 Versorgung von RI2000 (Verbinder CN2)

CN2-1 Draht 20
CN2-2 Gelb-grüner Draht
CN2-3 Draht 19
CN2-4 Draht 18
3.2 Versorgung der Hilfskreise für digitale Ein- und Ausgänge (Verbinder CN4/CN9)
Gefilterte und geschützte Versorgungen
CN9-6 Rot Draht
CN9-7 Rot Draht
CN9-13 Rot Draht
CN9-14 Rot Draht
CN4-4 Draht 32
CN9-4 Schwarz Draht
CN9-5 Schwarz Draht
CN9-12 Schwarz Draht
CN4-8 Draht 31
54
An eine Gleichspannung von +24V anschließen
An den Erdkontakt (PE) anschließen
An den Massekontakt anschließen
An den Massekontakt anschließen
+24V Gleichspannung
+24V Gleichspannung
+24V Gleichspannung
+24V Gleichspannung
+24V Gleichspannung
Massekontakt
Massekontakt
Massekontakt
Massekontakt
(GELB-GRÜNER)
