3.4 Configurazione ingressi digitali

Le indicazioni riportate nel presente manuale d'uso sono convenzionalmente da riferirsi a :

"Configurazione ingressi digitali standard"

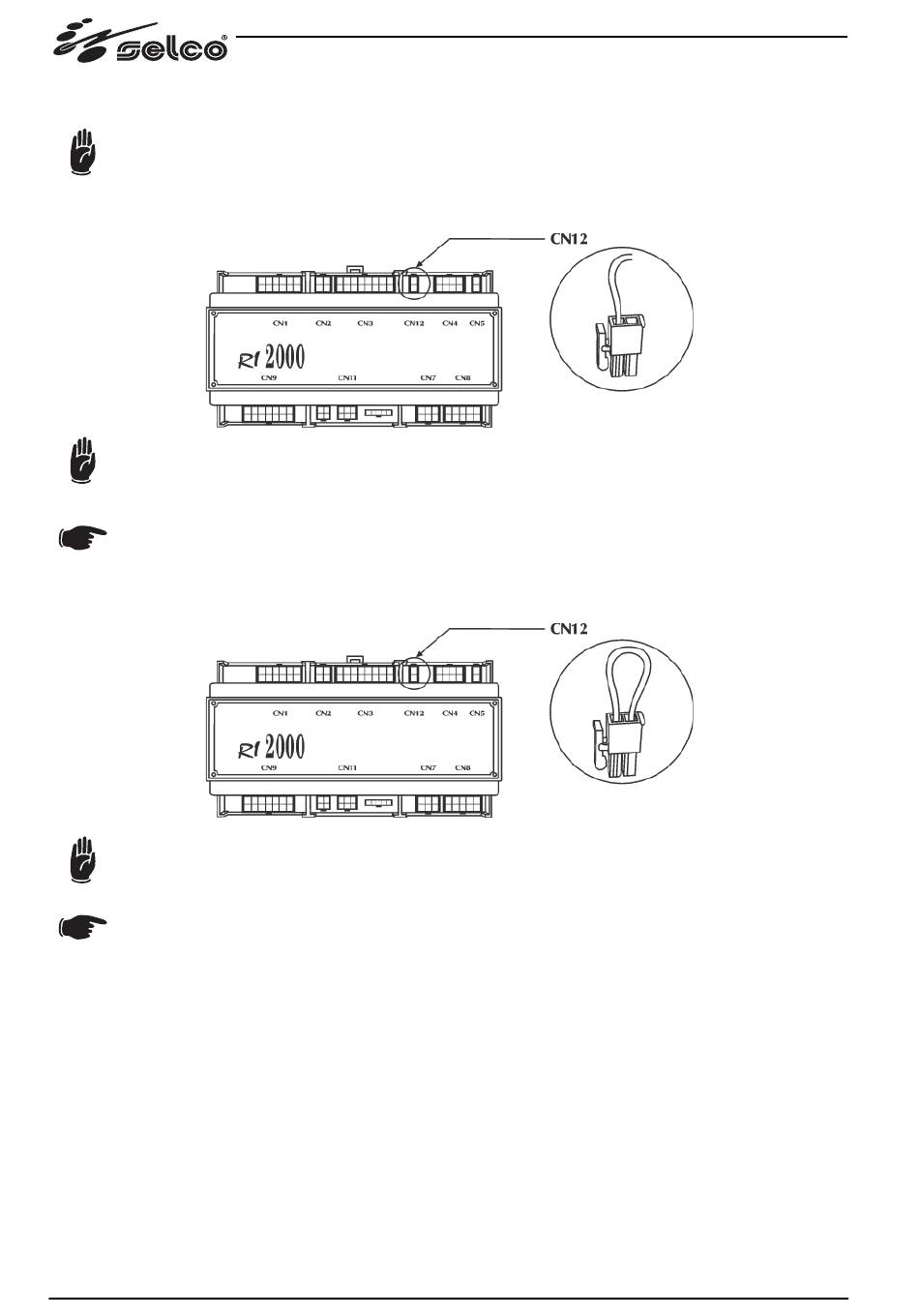

3.4.1 Configurazione ingressi digitali standard
Collegare sempre il connettore CN12 del cablaggio all'interfaccia robot. Il corretto funzionamento dell'impianto è
garantito solo con connettore CN12 collegato.
Configurazione standard
0V = 0 Ingresso aperto o non collegato (stato basso)
24V = 1 Ingresso chiuso o alimentato (stato alto)

3.4.2 Configurazione ingressi digitali invertiti

Collegare sempre il connettore CN12 del cablaggio all'interfaccia robot. Il corretto funzionamento dell'impianto è
garantito solo con connettore CN12 collegato.
Configurazione invertita
0V = 1 Ingresso aperto o non collegato (stato basso)
24V = 0 Ingresso chiuso o alimentato (stato alto)
8
