Hakko FX-305 Configuración Rápida

Configuración rápida de los parámetros
Pantalla de configuración de parámetros
Botón Botón Botón Botón
arriba abajo confirmar atrás
Parámetro
Nombre/resumen del parámetro
n.º
Unidad de temperatura en pantalla
Seleccionar entre ºC o ºF.
●
Todos los valores establecidos se convierten a la unidad de temperatura
en pantalla.
Alarma lista: Configuración de [On]/[OFF]
Un sonido de zumbido notificará que el interior del crisol ha alcanzado la
temperatura establecida.
Seleccione [OFF] si no desea usar esta función.
Bloqueo de contraseña: Configuración de [On]/[OFF]
Limite el proceso de cambios con una combinación de seis caracteres
y tres dígitos.
・Seleccione [OFF] ................ Ninguno está bloqueado
・Seleccione [On] .................. Bloquea todos
・Seleccione [PAr] ˃ [
] ....... Bloquea los cambios a la temperatura de
compensación
・Seleccione [PAr] ˃ [
] ....... Bloquea la selección de la temperatura
preestablecida
・Seleccione [PAr] ˃ [
] ....... Bloquea los cambios de temperatura
mediante el botón [TEMP]
Temperatura preestablecida: Cambio de las temperaturas
registradas
Puede registrar hasta cinco temperaturas establecidas de uso frecuente.
Esta función ahorra tiempo al cambiar la temperatura establecida.
Valor predeterminado:
P1 250ºC (600ºF), P2 300ºC (700ºF), P3 350ºC (750ºF),
P4 400ºC (800ºF), P5 450ºC (850ºF)
Temperatura preestablecida: Configuración de [On]/[OFF]
Configure el uso o no de la función de temperatura preestablecida para
cada temperatura.
Valor predeterminado: On/P3 350ºC
●
El botón [PRESET] se desactiva si establece las cinco opciones en [OFF].
●
Si cambia P3 a [OFF] y presiona el botón [PRESET] en la pantalla
principal, la pantalla cambia entre P1 > P2 > P4 > P5.
Restablecimiento del producto
Restablezca el producto a la configuración predeterminada de fábrica.
Tipo de soldadura
Seleccione el tipo de soldadura que más se acerque a la composición de
la soldadura que se va a utilizar.
Tamaño del crisol
Seleccione un cuadrado de 50×50, 75×75, o 100×100.
Temporizador de vida: Configuración de [On]/[OFF]
Un sonido de zumbido dará aviso cuando el ciclo de vida del crisol llega
al tiempo determinado en el parámetro n°
determinar cuándo hay que cambiar el crisol.
●
Este sonido de zumbido no puede apagarse.
●
Cuando se pone en [On], muestra el icono del temporizador apagado
y el tiempo de funcionamineto acumulado del crisol. (Consulte "4-3.
Operación / ■ Comprobación del descenso de temperatura en el interior
del crisol" en el manual de instrucciones)
Temporizador de vida: Establecer el tiempo
Establezca el tiempo de funcionamiento acumulado del crisol en unidades
de 10 horas.
●
Cuando se cambia el valor, el tiempo de funcionamiento acumulado del
crisol se restablece a "cero".
Icono de
Interruptor de parámetro
encendido
Icono del
temporizador
Los valores configurados son predeterminados de fábrica.
Valor de configuración
ºC/ºF
On/OFF
OFF
On *
PAr *
* Al seleccionar, un
icono de candado
[ ] aparece en el
lado derecho de la
pantalla principal.
Cuadrado de 50×50:
50 a 530ºC
120 a 990ºF
Cuadrado de 75×75:
50 a 500ºC
120 a 940ºF
Cuadrado de 100×100:
50 a 450ºC
120 a 850ºF
On/OFF
ºC/ºF
SnP (Sn-Pb)
SAC (Sn-Ag-Cu)
SnC (Sn-Cu)
Sn (Sn)
Snb (Sn-Bi)
50
75
100
. Ésta función ayudará a
On/OFF
001 a 999
(Unidades: 10 horas)
(1) Encienda la estación en la parte delantera mientras presiona el
Icono de
(2) Seleccione el número de parámetro con el
candado
(3) Presione el

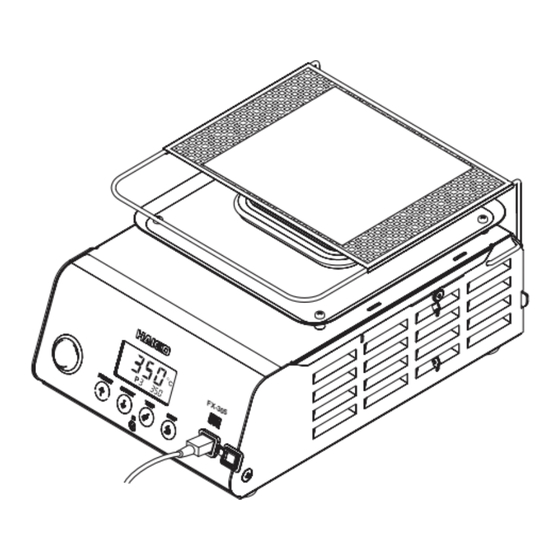

FX-305
(4) Cambie la configuración con el
(5) Presione el
(6) Presione el
(7) Reaparece la pantalla principal.
Nota
●
Si se apaga la estación durante la configuración de los ajustes, se pueden perder los
cambios.
●
Si establece la contraseña en el n.º
Valor predeterminado
y aparece una petición de contraseña antes de cambiar a la pantalla de configuración de
Valor al implementar el n.º .
parámetros.
Póngase en contacto si no sabe la contraseña.
Correo electrónico: support@hakko.com
Pantalla principal
(Para EE. UU.: ºF)
El proceso al seleccionar [PAr]
Presione
Al seleccionar [PAr]
Presione
Con , la pantalla cambia entre
P1 > P2 > P3 > P4 > P5.
Presione
Presione
Al seleccionar ºC
Cuando el temporizador de vida suene...
Realice el siguiente procedimiento para reemplazar el crisol.
●
Una vez se active el sonido de zumbido, el elemento calefactor se apagará y la temperatura
dentro del crisol comenzará a disminuir.
●
El tiempo de funcionamiento acumulado del crisol se restablecerá a "cero" una vez que se
apague la unidad.
(1) Compruebe que en la pantalla aparezca [t – O].
(2) Presione el botón
detiene y se muestra la temperatura interna del crisol. (Figura 1)
(3) Compruebe que la temperatura interna del crisol haya disminuido
hasta una temperatura segura.
(4) Apague la unidad y desconecte el enchufe de la toma de corriente.
(5) Reemplace el crisol.
(6) Vuelva a conectar y prender la unidad.
(7) El temporizador de vida del crisol comienza a contar.
(010 × 10 horas = 100 horas)
Para su mayor seguridad cuando reemplace el crisol, asegúrese de que el interruptor de
encendido esté apagado y el enchufe esté desconectado de la toma de corriente.
Para restablecer el tiempo de funcionamiento acumulado del
crisol a "Cero"...
Cambie los ajustes n.º
principal. El tiempo de funcionamiento acumulado del crisol se restablecerá a "Cero".
Comprueba también la parte trasera.
[Botón arriba] o el
[Botón confirmar].
[Botón arriba] o el [Botón abajo].
[Botón confirmar].
[Botón atrás].
, el icono de candado aparece en la pantalla principal
Icono de
candado
Presione Presione
(c)
(a)
(b)
De la (a) a la (c), use Ingrese la contraseña y
para seleccionar On/OFF. presione
Presione Presione
Cambie la temperatura P2.
Presione Presione
Presione Presione
[Botón atrás]. El sonido del timbre se
PRECAUCIÓN
a [OFF]. Vuelva a ubicarlo en [ON], y luego vuelva a la pantalla
[Botón arriba].
[Botón abajo].
Ingrese la contraseña aquí
para cambiar a la pantalla de
configuración de parámetros.
.
Presione
Temperatura cambiada
Presione
Se ha desactivado P1.
Figura 1
