M71 - TABLA DE PIEDRAS - W100022
(6)
5/8"x3 3/8"x20 1/4" (16x86x514)

Escalera de piedras de 4' (1.2 m)(Azul)

Notas

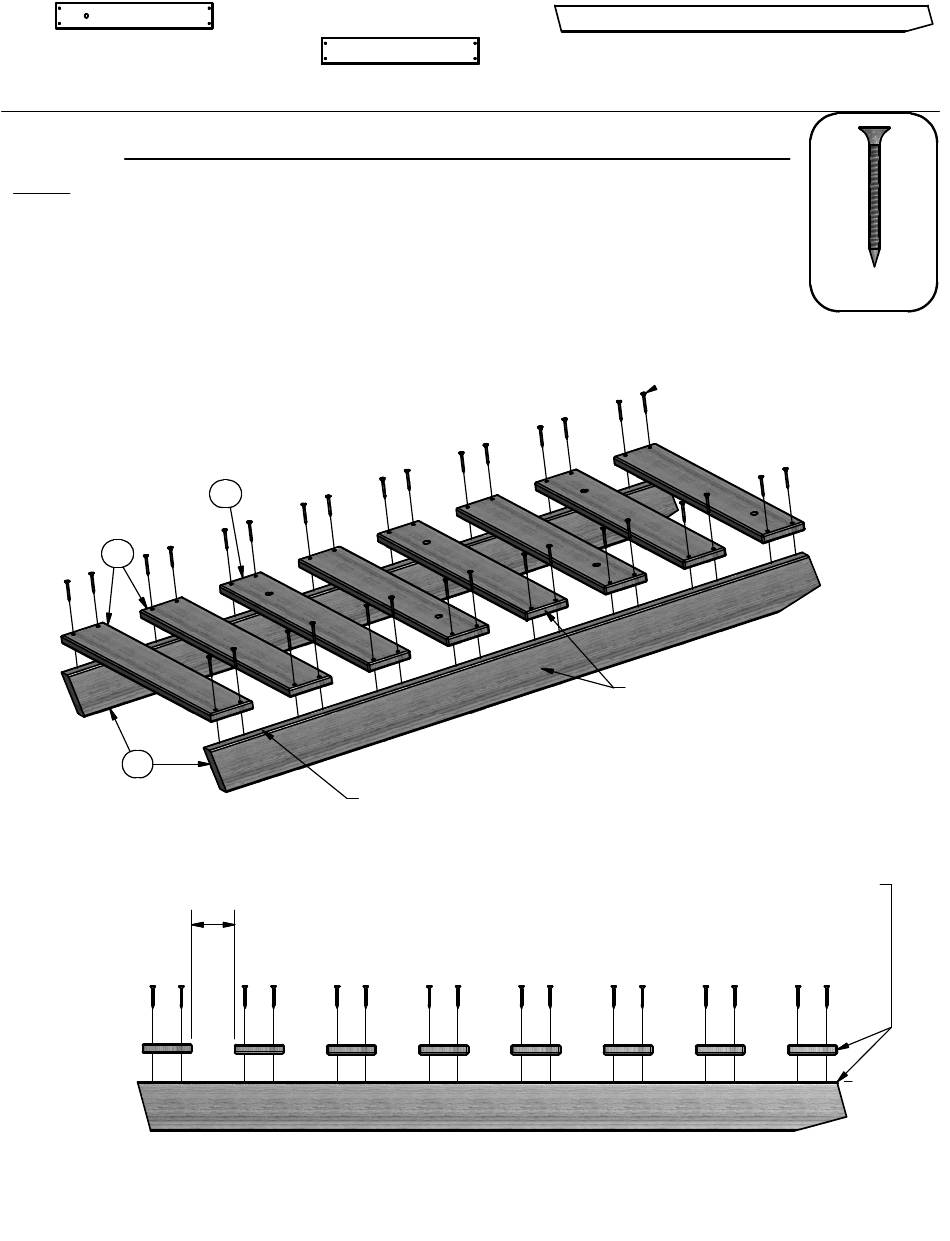

• Montar los listones a los rieles, como se muestra.
• Nota oreintation de listones, asegúrese de organizar como se muestra.
• Vea el dibujo de abajo para el espaciamiento de listones sobre raíles.
• El uso de listones como guía, perfore previamente los bordes superiores de los
carriles con un poco octava taladro.
• Si no se pre-taladro puede dar lugar a bordo de la división.
M72
H73
M72 - TABLILLA DE LA PARED DE PIEDRAS - W100023
(2)
5/8"x3 3/8"x20 1/4" (16x86x514)
M71
PRE-TALADRO BORDE SUPERIOR DE RIELES
2-15/16" [
75
mm]
ESPACIO DEL LISTÓN TÍPICO
(7 ESPACIOS)
H73 - LARGUERO PARA LA PARED DE PIEDRAS - W100024
(2)
1"x3 3/8"x48 3/4" (24x86x1238)
ALINEE EL BORDE DELANTERO DE LISTÓN CON TAPA DE FERROCARRIL
TORNILLO PFH 8 x 1-1/2"
(32 PLCS)
ESTAS SUPERFICIES FLUSH, A AMBOS LADOS
TORNILLO
(32)
PFH 8 x 1-1/2"
PARTE
SUPERIOR
PARTE
SUPERIOR
