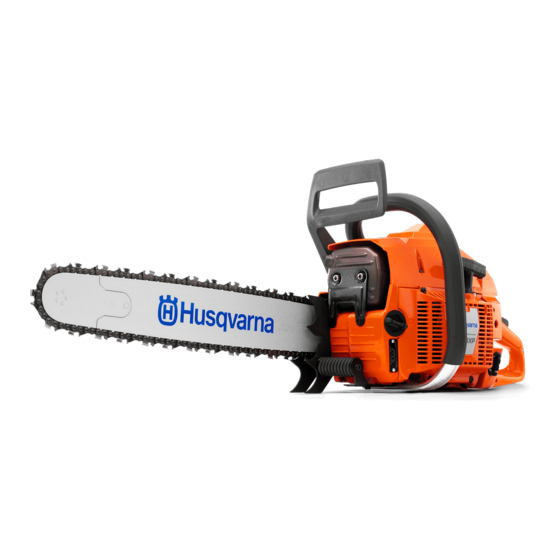

Husqvarna 288XP Manual De Instrucciones
Ocultar thumbs Ver también para 288XP:

Publicidad

Enlaces rápidos

Manual de instrucciones
281XP 288XP
Lea detenidamente el manual de instrucciones y asegúrese
Español
de entender su contenido antes de utilizar la máquina.

Publicidad

loading

Resumen de contenidos para Husqvarna 288XP

  • Página 1 Manual de instrucciones 281XP 288XP Lea detenidamente el manual de instrucciones y asegúrese Español de entender su contenido antes de utilizar la máquina.
  • Página 2 LEYENDAS DE LOS SIMBOLOS Símbolos de la sierra: ¡ADVERTENCIA! ¡Las motosierras pueden ser peligrosas! Su uso descuidado o erróneo puede provocar heridas graves o mortales al operador o terceros. Antes de utilizar la sierra lea bien el manual de instrucciones hasta comprender su contenido.
  • Página 3 Husqvarna trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.
  • Página 4 INSTRUCCIONES DE SEGURIDAD EQUIPO DE PROTECCION EQUIPO DE SEGURIDAD DE LA PERSONAL MOTOSIERRA En este capítulo se describen los componentes de seguridad de la sierra, su función y el modo de efectuar el control y el La mayoría de los accidentes con motosierras mantenimiento para garantizar un funcionamiento óptimo.
  • Página 5 INSTRUCCIONES DE SEGURIDAD La protección contra 1. Freno de cadena con protección contra reculadas, además de reculadas activar el freno de Su sierra está equipada con freno un de cadena construido cadena, cumple otra para parar inmediatamente la cadena si se produce una función importante: reculada.
  • Página 6 INSTRUCCIONES DE SEGURIDAD El modo de activación del freno de cadena, manual o por 2 Fiador contra aceleraciones involuntarias inercia, depende de la fuerza de la reculada y de la El fiador contra aceleraciones posición de la sierra en relación al objeto con el que toca el involuntarias está...
  • Página 7 INSTRUCCIONES DE SEGURIDAD 5 Sistema amortiguador de vibraciones 6 Botón de parada Su sierra incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar la El botón de parada se utiliza comodidad de uso. para parar el motor. Las vibraciones que afectan al usuario de una motosierra tienen su origen en el...
  • Página 8 INSTRUCCIONES DE SEGURIDAD Control y mantenimiento del equipo Control de la función de inercia de seguridad de la sierra Todos los trabajos de mantenimiento y Ponga la sierra sobre un reparación de la sierra REQUIEREN UNA tocón u otro objeto FORMACION ESPECIAL.
  • Página 9 INSTRUCCIONES DE SEGURIDAD 2 Fiador del acelerador 4 Protección de la mano derecha Compruebe que el Compruebe que la acelerador quede PROTECCION DE LA bloqueado en ’LA MANO DERECHA esté POSICION DE RALENTI” intacta, sin defectos cuando el fiador está en visibles como, por su posición de partida.
  • Página 10 INSTRUCCIONES DE SEGURIDAD 7 Silenciador EQUIPO DE CORTE Este capítulo describe cómo usted, con un mantenimiento correcto y utilizando el equipo de corte adecuado, podrá: • Reducir las reculadas de la sierra. • Reducir la frecuencia de solturas y roturas de la cadena. •...
  • Página 11 INSTRUCCIONES DE SEGURIDAD 1 Equipo de corte con reducción de C Expresiones características de las espadas y cadenas reculada Cuando necesite cambiar el equipo de corte entregado junto con su sierra por avería o desgaste, sólo debe utilizar las ¡La utilicación de un equipo de corte erróneo espadas y cadenas recomendadas por nosotros.
  • Página 12 INSTRUCCIONES DE SEGURIDAD Es muy difícil afilar 2 Afilado y ajuste de la profundidad de correctamente una cadena sin corte de la cadena accesorios adecuados. Por consiguiente, le recomendamos que utilice ¡Una cadena mal afilada aumenta el riesgo de nuestro calibrador para reculada! obtener un afilado que reduzca óptimamente las...
  • Página 13 INSTRUCCIONES DE SEGURIDAD C Generalidades sobre el ajuste de la D Ajuste de la profundidad de corte profundidad de corte • Al afilar un diente cortante • El ajuste de la profundidad de corte debe hacerse con los se reduce la dientes cortantes recién afilados.
  • Página 14 INSTRUCCIONES DE SEGURIDAD 4 Lubricación del equipo de corte La lubricación insuficiente del equipo de corte puede ocasionar roturas de cadena, con el 1 Afloje las tuercas de la riesgo consiguiente de accidentes graves e espada que fijan la carcasa incluso mortales.
  • Página 15 INSTRUCCIONES DE SEGURIDAD C Control de la lubricación de la cadena E Engrase del cojinete del tambor de embrague • Controle la lubricación de la cadena cada vez que reposte. • El cojinete de agujas Apunte la punta de la situado entre el eje motriz espada a unos 20 cm de un saliente del motor y el...
  • Página 16 INSTRUCCIONES DE SEGURIDAD H Espada MEDIDAS PREVENTIVAS DE RECULADAS Las reculadas pueden ser rapidísimas, repen- tinas y violentas, lanzando la sierra, la espada Controle a intervalos y la cadena contra el usuario. regulares: Si la cadena en movimiento toca al usuario, pueden producirse lesiones muy graves e •...
  • Página 17 Al cambiar la espada y la cadena sólo deben utilizarse las combinaciones recomendadas por No utilice nunca la sierra Husqvarna. Vea el capítulo ’Datos técnicos”. por encima de los hombros. Evite cortar con la punta de la sierra.
  • Página 18 INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES GENERALES DE ARRANQUE SEGURIDAD La inhalación prolongada de los gases de escape del motor, la neblina de aceite de Las sierras están construidas para cortar madera sola- cadena y el polvo de serrín puede poner en mente.
  • Página 19 INSTRUCCIONES DE SEGURIDAD 1 Reglas básicas de seguridad • No reposte nunca la sierra con el motor en marcha. Antes de iniciar un trabajo, observe el lugar • Procure que haya buena para: ventilación para el repostado y mezcla del carburante •...
  • Página 20 INSTRUCCIONES DE SEGURIDAD Durante el corte y después del mismo, la cadena de la sierra no Para los debe tocar el suelo ni desplazamientos, pare el objeto alguno. motor y bloquee la cadena con el freno. Lleve la sierra con la ¿Hay riesgo de reculada? espada y cadena orientadas hacia atrás.
  • Página 21 INSTRUCCIONES DE SEGURIDAD El tronco está apoyado en 3 Técnica de tala un extremo. Riesgo considerable de partición. La tala de árboles requiere mucha experiencia. Un usuario de sierra inexperto no debe talar árboles. EVITE LOS TRABAJOS PARA LOS QUE NO SE CONSIDERE SUFICIENTEMENTE CAPACITADO.
  • Página 22 INSTRUCCIONES DE SEGURIDAD CORTE DE DERRIBO C Corte de ramas bajas y camino de retirada El corte de derribo se hace en el lado opuesto del árbol y debe ser perfectamente horizontal. Sitúese a la izquierda del árbol y Corte las ramas bajas que corte con cadena tirante.
  • Página 23 INSTRUCCIONES DE SEGURIDAD Recomendamos utilizar una 4 Tratamiento de una tala fallida = excesivo longitud de espada más riesgo de accidente grande que el diámetro del tronco a cortar. Así, los cortes A Derribo de un árbol ’atascado” de INDICACION Y DERRIBO pueden hacerse El método más seguro es utilizar un torno.
  • Página 24 8. Estrangulador. 21. Fiador del acelerador. Impide las aceleraciones involuntarias. 9. Mango trasero. 22. Válvula de descompresión (288XP). 10. Botón de parada. Conexión y desconexión del encendido. 23. Llave combinada. 11. Depósito de carburante. 24. Tornillo de tensado de cadena.
  • Página 25 MONTAJE Montaje de la espada y la cadena ¡ADVERTENCIA! Para manipular la cadena deben utilizarse guantes protectores. La cadena está correctamente tensada cuando no cuelga en la parte inferior de la espada y puede girarse a mano. Apriete las tuercas de la espada con la llave combinada, sujetando al mismo tiempo la punta de la espada.
  • Página 26 • Para un resultado óptimo, utilice aceite para motores de dos tiempos HUSQVARNA, que es especial para motosierras, con una mezcla de 1:50 (2%). • Si no se dispone de aceite HUSQVARNA, puede utilizarse Aceite para cadena otro aceite de gran calidad para motores de dos tiempos •...
  • Página 27 MANIPULACIÓN DEL CARBURANTE Repostado ¡ATENCION! Las medidas preventivas indicadas a continuación reducen el riesgo de incendio. • No fume ni ponga objetos calientes cerca del combustible. • No haga nunca el repostado con el motor en marcha. • Para repostar, abra despacio la tapa del depósito de carburante para evacuar lentamente la eventual sobrepresión.
  • Página 28 Ello puede ocasionar averías en la sierra. Para poner el freno de cadena en su posición inicial, mueva (288XP) la protección contra reculadas Si la sierra lleva válvula de hacia la empuñadura del descompresión (A): oprima la mango.
  • Página 29 MANTENIMIENTO • Enrosque (a derechas) despacio los surtidores L y H hasta el fondo. Carburador Luego, desenrosque (a izquierdas) los surtidores 1 vuelta. Ahora, el Funcionamiento. Reglaje básico. Reglaje preciso carburador tiene en reglaje H = 1 y L = 1. •...
  • Página 30 MANTENIMIENTO Dispositivo de arranque Tensado del muelle de retorno • Saque el cordón de ¡ADVERTENCIA! arranque de la guía del • El muelle de retorno está tensado en el carrete y gire éste a cuerpo del dispositivo de arranque. Con derechas unas 2 vueltas.
  • Página 31 MANTENIMIENTO Filtro de aire Silenciador El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar: • Perturbaciones del funcionamiento del El silenciador está diseñado carburador para amortiguar el ruido y • Problemas de arranque para apartar del usuario los •...
  • Página 32 MANTENIMIENTO Lubricación del cojinete de agujas Uso invernal En tiempo frio y en determinadas circunstancias, por ejemplo, polvillo de nieve, etc, pueden ocurrir perturbaciones en el funcionamiento de la sierra debidas a: • Temperatura demasiado baja del motor. • Formación de hielo en el filtro de aire y carburador. El tambor de embrague lleva uno de los siguientes piñones Para prevenir estas perturbaciones es conveniente:...
  • Página 33 MANTENIMIENTO A continuación se indican algunas instrucciones generales de Mantenimiento semanal mantenimiento. Para más información, consulte a su taller de servicio. Compruebe que estén intactos los aisladores de vibraciones. Mantenimiento diario Engrase el cojinete del Controle que las distintas tambor de embrague. piezas del acelerador Lime las eventuales funcionen correctamente...
  • Página 34 DATOS TECNICOS 281XP 288XP 281XP 288XP Motor Emisiones sonoras Cilindrada, cm 80,7 (vea la nota 1) Diámetro del cilindro, mm Nivel de potencia acústica, Carrera, mm medido en dB(A) Régimen de ralentí, rpm 2 500 2 500 Nivel de potencia acústica, Régimen máximo de...
  • Página 35 Nosotros, Husqvarna AB, SE-561 82 Huskvarna, Suecia, tel. +46-36-146500, declaramos que las motosierras Husqvarna 281XP/XPG y 288XP/XPG, a partir del número de serie del año 2002 en adelante (el año se indica claramente en la placa de identificación, seguido del número de serie), cumplen con las siguientes disposiciones en la DIRECTIVA DEL CONSEJO: - 98/37/CE, ”referente a máquinas”, Anexo IIA, del 22 de junio de 1998.
  • Página 36 114 00 55-46 ´+H%V¶6=¨ 2002W02...
