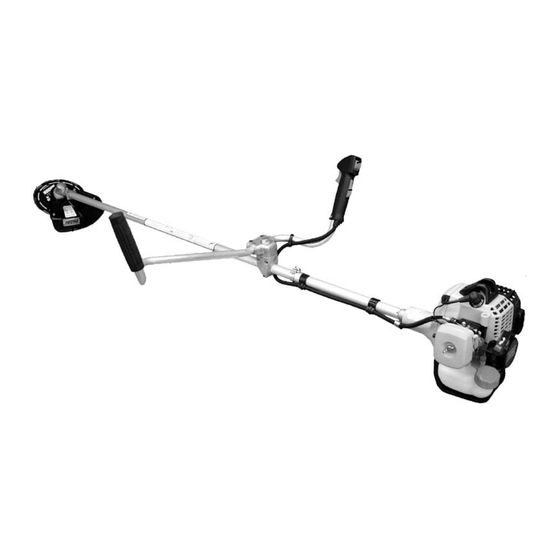

Recortadora de hierba/Desbrozadora
Manual del operador
MODELO
Lea detenidamente las instrucciones y las reglas para una operación segura.
ECHO suministra un manual del operador y un manual de seguridad. Se deben
leer y entender ambos para llevar a cabo una operación segura y apropiada.
X7502058602
SRM - 230U
ADVERTENCIA
X750009572
01/10
Publicidad
Manuales relacionados para Echo SRM-230U
Resumen de contenidos para Echo SRM-230U
- Página 1 SRM - 230U ADVERTENCIA Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación segura y apropiada. X7502058602...
- Página 2 Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga du- ración y seguridad en el trabajo. Lea y entienda este manual y el MANUAL DE SEGURIDAD incluido en el mismo paquete. Verá que es fácil de usar y está lleno de recomendaciones de operación útiles y mensajes de SEGURIDAD.
- Página 3 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR egurIdad símbolos e InformacIón Importante del manual de segurIdad En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted.
- Página 4 Protección de los oídos Tiempo húmedo y caluroso ECHO recomienda llevar puestos protectores de oídos La ropa protectora pesada puede aumentar la fatiga del siempre que se use la unidad. operador, lo que puede causar una insolación. Planee el trabajo pesado en las primeras horas de la mañana o...
- Página 5 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Lesiones debidas a esfuerzos repetitivos Se cree que el uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos.
- Página 6 ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad.
- Página 7 Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Calcomanía de caliente...
- Página 8 1. CABEZAL DE IMPULSIÓN - Incluye el motor, embrague, sistema de combustible, sistema de encendido y motor de arranque de rebobinado. 2. SEGURO DEL GATILLO DEL ACELERADOR - Esta palanca debe ser detenida durante el aceleración. La ope- ración del acelerador del gatillo es prevenido a menos que la palanca del seguridad del acelerador del gatillo haya endajado.
- Página 9 El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empaca- do, tal vez sea necesario instalar el protector y efectuar otros montajes. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
- Página 10 NOTA El protector de plástico se usa sólo con el cabezal del hilo de nilón. Instale el protector de metal al usar hojas de plástico o metal. 1. Quite el manguito de plástico y la placa superior (A) del eje de la toma de fuerza.
- Página 11 Debe instalar un el Agarrador-U y un juego de conversión de hojas antes de operar esta unidad usando hoja, ya que de lo con- trario se pueden producir lesiones graves. NOTA Modelo SRM-230U incluye el Agarrador-U, y las partes necesarias para la conversion de cuchilla. Cuchillas no son proveidas con trimmers/brushcut- ters y deben ser seleccionadas de acuerdo al tipo de corte.
- Página 12 Instale el protector de metal Herramientas necesarias: Llave de boca de 8 x 10 mm, destornilla- dor, combinación de destornillador y llave de cubo, herramienta de traba. Piezas necesarias: Protector de metal, soporte, 3 tornillos de 5 x 15 mm con superficie plana imperdible y arandela de traba (protector de metal a caja de engranajes), 2 tornillos de 5 x 8, 4 tuercas de 5 mm , 4 arandelas de traba de 5 mm (soporte a...
- Página 13 Instale la hoja Herramientas necesarias: Herramienta de traba, combinación de destornillador y llave de cubo. Piezas necesarias: Placa superior con piloto de 20 mm, placa inferior, tuerca de 10 mm con rosca a izquierdas, pasador de aleta (pasador de horquilla) de 2 x 25 mm, Hoja. 1.
- Página 14 / velocidad baja en vacío estén bien ajustados. El varillaje del acelerador debe ajustarse moviendo el dispositivo de ajuste (D). Consulte con su distribuidor ECHO para obtener el procedimiento de ajuste correcto. 2. Conecte los cables de encendido (F) y (G).
- Página 15 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR 4. Forme un haz y sujete los cables de encendido en la caja del motor con una presilla (I). equIlIbre y ajuste la unIdad 1. Afloje el gancho del arnés. 2. Póngase el arnés y sujete la unidad al arnés. 3.
- Página 16 ADVERTENCIA La operación de este equipo puede producir chispas que pueden prender la vegetación seca. Esta unidad está equipada con un apagallamas y es posible que en otras áreas sea necesario instalar un apagallamas si no hay uno ya instalado. El operador debe ponerse en contacto con las agencias contra incendios locales para averiguar cuáles son las leyes o los reglamentos relacionados con los requisitos de prevención de incendios.
- Página 17 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Las hojas de plástico/nilón pueden donde se use el cabezal del hilo de nilón. ¡NO use esta hoja para maleza o broza espesa! La hoja de 8 dientes para maleza/hierba (N/P 69600120331) está diseñada para hierba, residuos de jardinería y maleza espesa.
- Página 18 Los combustibles alternativos, como el E-15 (15% de etanol), el E-85 (85% de etanol) o cualquier combustible que no cumpla con los requisitos de ECHO no están aprobados para su uso en los motores de gasolina de 2 tiem- pos de ECHO. El uso de combustibles alternativos puede causar problemas de rendimiento, pérdida de potencia, recalentamiento, obstrucción de vapores de combustible y la operación no intencionada de la máquina, incluida la...
- Página 19 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Instrucciones de mezcla 1. Llene un recipiente de combustible aprobado con la mitad de la cantidad requerida de gasolina. 2. Añada la cantidad appropiada de aceite de 2 tiempos a la gasolina. 3. Cierre el recipiente y agite para mezclar el aceite con la gasolina. 4.
- Página 20 arranque de un motor frío ADVERTENCIA El accesorio funcionará inmediatamente cuando el motor comienza y podría dar lugar a la pérdida de control y de lesión seria posible. Mantenga las movibles piezas accesorias clara de la tierra y de los objetos que podrían enredarse o lanzarse.
- Página 21 Si mueva el accesorio, reajuste el carburador según las instruc- ciones de “Ajuste del carburador” de este manual o vea a su dis- tribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. 1. Interruptor de parada Mueva el botón del interruptor de parada (A) hacia adelante aleján-...
- Página 22 Si no está seguro o no está equipado con las herramientas necesarias, puede llevar su unidad a un distribuidor de servicio ECHO para su mantenimiento. Como ayuda para decidir si desea HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada una de las tareas de mantenimiento.
- Página 23 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Intervalos de mantenImIento Diaiamente Componente/ Procedimiento de Necesarias nivel Al cargar 3 meses o Anualmente o Antes de Sistema Mantenimiento de habilidad combustible 90 horas o 600 horas usar Inspeccionar/ Limpiar/ Filtro de aire I / L * Reemplazar Estrangulador...
- Página 24 fIltro de aIre Nivel 1. Herramientas necesarias: Cepillo de limpieza 25 ó 50 mm Piezas necesarias: Juego de filtro de aire y combustible REPOWER 1. Cierre el estrangulador (posición de arranque en frío [ ]). Esto impide la entrada de polvo en la boca del carburador cuando el filtro de aire es removido.
- Página 25 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR bujía Nivel 2. Herramientas necesarias: Llave en T, calibre de láminas, cepillo de metal de cerdas blandas. Piezas necesarias: Juego de afinación REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está...
- Página 26 1. Quite el cable de la bujía. 2. Quite los dos (2) tornillos de la tapa del silenciador y la tapa del silenciador (A). 3. Quite el tornillo y apoyabrazos (B). 4. Quite la tapa del motor (C). IMPORTANTE NO use un raspador de metal para quitar la suciedad de las aletas del cilindro.
- Página 27 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR Limpie los depósitos de carbón de la rejilla y componentes del silenciador. NOTA Al limpiar depósitos de carbón, tenga cuidado de no dañar el cu- erpo catalítico. Reemplace la rejilla si está rajada, taponada o tiene agujeros de- bido a quemaduras.
- Página 28 1,100 pies por encima del nivel del mar (96.0 kPa). Para mantener la operación apropiada del motor y cumplir con las emisiones a más de 1,100 pies por encima del nivel del mar, puede que sea necesario que sea ajustado por un distribuidor de servicio ECHO autorizado. IMPORTANTE Si el motor se ajusta para funcionar a más de 1,100 pies por...
- Página 29 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR lubrIcacIón Nivel 1. Herramientas necesarias: Llave de boca de 13 mm, destornillador, trapo limpio. Piezas necesarias: POWER BLENDX 8 onzas (N/P 91014) o grasa a base de litio. Caja de engranajes Limpie todos los residuos sueltos de la caja de engranajes. Quite el tapón (A) y compruebe el nivel de grasa.
- Página 30 Piezas necesarias: Hilo de nilón para recortadora ECHO de 2,4 mm (0.095 pulg) de espesor y 12 m (40 pies [dos secciones de los 20 pies]) de largo cabeza de recortadora pro trImmer echomatIc 1. Pare el motor. Ponga la unidad en el terreno con el conjunto de cabezal apuntando hacia arriba.
- Página 31 Se han aprobado tres estilos de hojas de metal para usar en la desbro- zadora ECHO. La hoja de 8 dientes puede afilarse durante el manten- imiento normal. La hoja limpiadora y la hoja de 80 dientes requiere un servicio profesional.
- Página 32 ocalIzacIón y reparacIón de fallas A Í f i r e l l t l i a í n i l n i l e l i t l i f c i f a t l t n I t n i ó...
- Página 33 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR lmacenamIento ADVERTENCIA Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir daños materiales o lesiones personales.
- Página 34 15% de MTBE. No use combustibles alternativos como E-15 o E-85. Aceite -------------------------------------------------------- Universal para motor de 2 tiempos Power Blend X™ de Echo Capacidad del tanque de combustible ------------------ 0,58 litros(19,6 onzas fluidas de EE.UU.) Sistema de motor de arranque --------------------------- Motor de arranque de rebobinado automático Embrague --------------------------------------------------- Tipo centrífugo...
- Página 35 • La cabeza de hilo Rapid Loader de ECHO tiene una garantía durante la vida útil del producto del sistema de bloque del hilo, piezas solamente; sin mano de obra. Consulte las instrucciones de instalación y mantenimiento de la cabeza del cordel en el manual del operador.
- Página 36 ECHO no ofrece un programa de intercambio en la tienda. Cualquier producto ECHO reconstruido por otro que no sea ECHO o vendido por un distribuidor no autorizado, o en una tienda no autorizada, se vende sin la cobertura de garantía limitada de ECHO. La cobertura de garantía de ECHO se extiende al comprador original solamente, y no es transferible excepto en lo que se refiere a piezas relacionadas con las emissiones.
- Página 37 2 años o mientras dure la garantía de ECHO Inc., lo que sea más largo. El periodo de garantía empieza en la fecha en que el usuario final compre el producto.
- Página 38 notas...
- Página 39 ecoRtadoRa de hieRba esbRozadoRa anual del opeRadoR notas...
- Página 40 Puede obtener manuales del operador, de seguridad y del piezas en su distribuidor ECHO o en www.echo-usa.com o poniéndose en contacto con ECHO Inc., 400 Oakwood Road, Lake Zurich, IL 60047 (800-673-1558). Siempre consulte el sitio web de ECHO para obtener información actualizada.
