Guía de operación ECL Comfort 210/296/310, aplicación A275/A375
Medir la presión
La presión se mide por medio de un transmisor de presión, que
genera 0-10 voltios en relación con la presión medida.
Tensión (de 0 a 10 V) convertida a una presión mostrada (Bar)
(A375.4, A375.5).
Se encuentra la escala de conversión para la tensión aplicada (al
terminal S9) en bar:
(Navegación: Circuito 1 > MENU > Alarma > Presión > Presión)

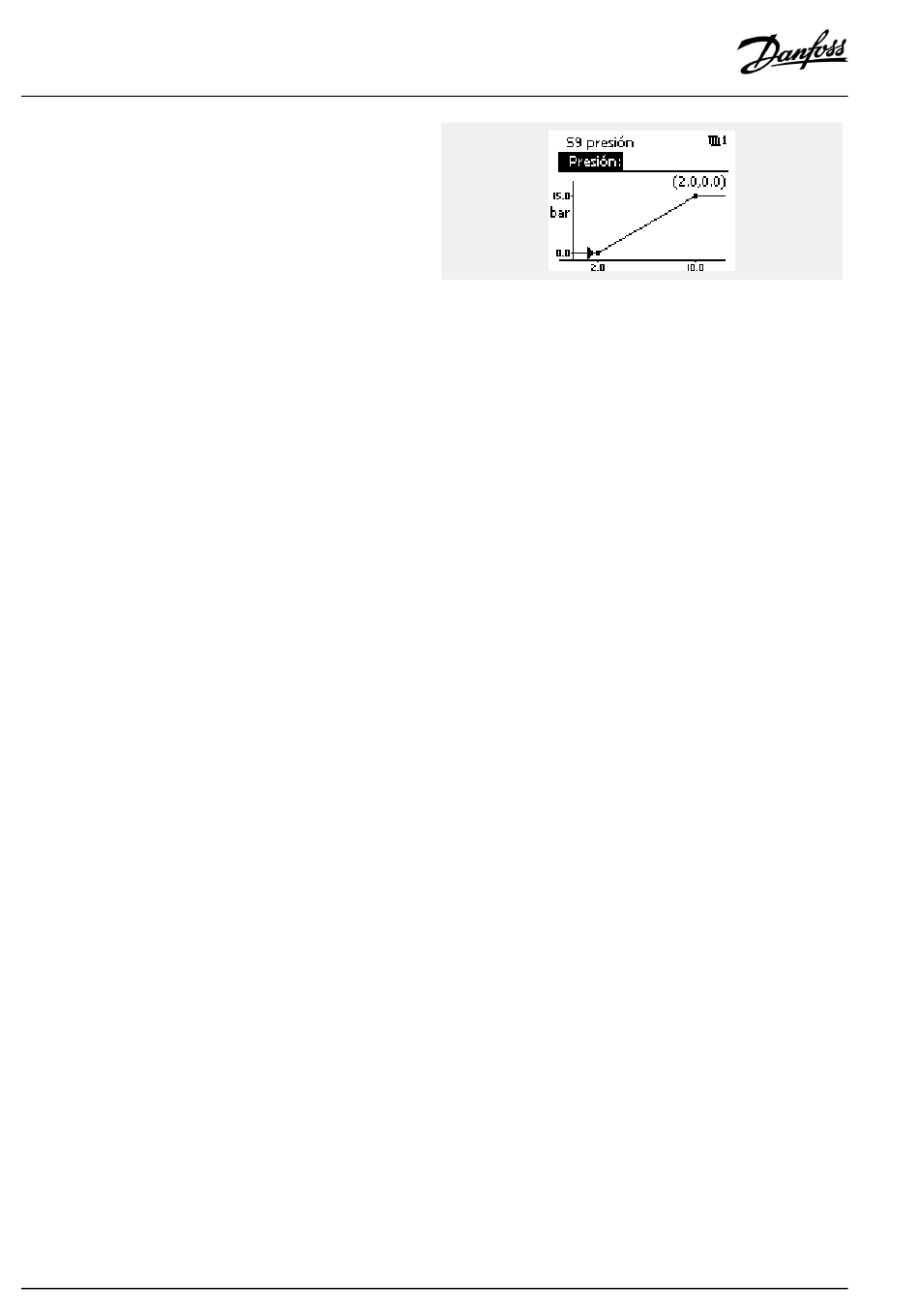

Haga clic en la línea de presión y aparecerá el diagrama de la escala.
Se puede ajustar la presión como «Baja X» y «Alta X».
En el ejemplo (volcado de la pantalla de la derecha), la presión a
2 voltios es de 0,0 bar y la presión a 10 voltios es 15,0 bar.
Ajuste de los valores de tensión (valores de X):
(Navegación: Circuito 1 > MENU > Alarma > Presión > Baja X, Alta X)
Se ajusta Baja X (ID 13607) (ejemplo a 2,0 voltios)
Se ajusta Alta X (ID 13608) (ejemplo a 10,0 voltios)
Ajuste de la presión relacionada en los valores de X:
(Navegación: Circuito 1 > MENU > Alarma > Presión > Presión)
En el diagrama de la escala, desplace el cursor hasta la posición
de 2,0 voltios:
•
Ajuste el valor de presión a 2,0 voltios (ejemplo a 0,0 bar)
Desplace el cursor hasta la posición de 10,0 voltios:
•
Ajuste el valor de presión a 10,0 voltios
188 | © Danfoss | 2021.04
