Guía de operación ECL Comfort 210/296/310, aplicación A275/A375

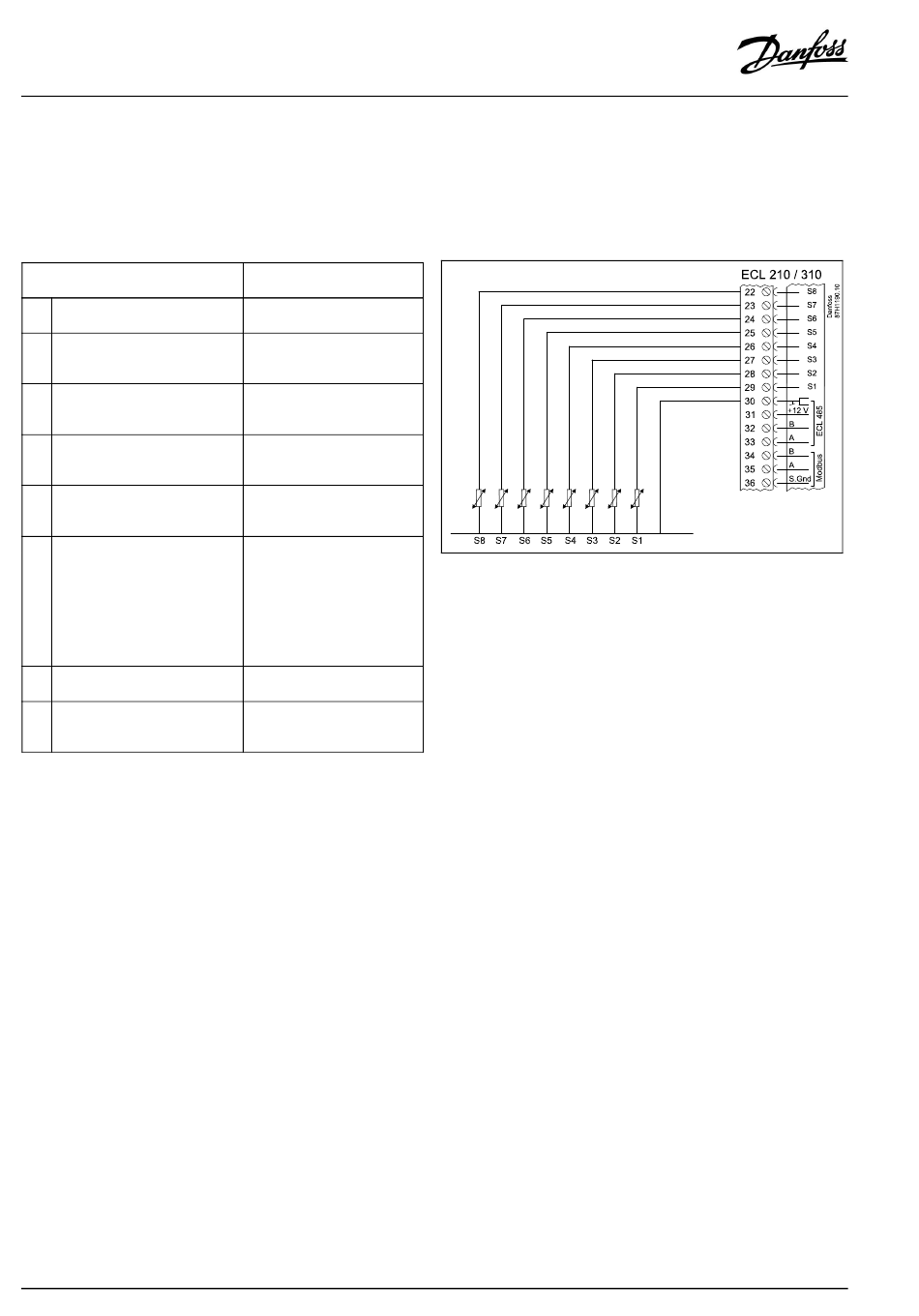

2.5.4 Conexiones eléctricas: sensores de temperatura Pt 1000 y señales
Consulte también la guía de instalación (suministrada con la llave
aplicación) para conocer las conexiones específicas de la aplicación.
A275:
Sensor/descripción
S1 Sensor de temperatura
exterior*
S2 A275.3:
Sensor de temperatura de
retorno, circuito 2
S3 Sensor de temperatura de
caldera**
circuito 1
S4 A275.3:
Sensor de temperatura de
impulsión** (circuito 2)
S5 Sensor de temperatura de
retorno
circuito 1
S6 A275.2:
Sensor de temperatura del
acumulador de ACS (circuito
2).
A275.3:
Sensor de temperatura del
acumulador de ACS (circuito
3).
S7 Sensor de temperatura
ambiente*** (circuito 1)
S8 A275.3:
Sensor de temperatura
ambiente*** (circuito 2)
*
Si el sensor de temperatura exterior no está conectado o el
cable presenta un cortocircuito, el regulador asumirá que la
temperatura exterior es igual a 0 (cero) °C.
**
El sensor de temperatura de caldera/impulsión siempre debe
conectarse para poder disponer de las funciones deseadas.
•
Si el sensor de la caldera no se conecta o el cable presenta
un cortocircuito, la caldera se apagará (función de
seguridad).
•
Si el sensor de caudal no se conecta o el cable presenta un
cortocircuito, la válvula de control motorizada se cerrará
(función de seguridad).
*** Únicamente para la conexión de un sensor de temperatura
ambiente. La señal de temperatura ambiente también puede
proporcionarla una unidad de control remota (ECA 30/31).
Consulte el apartado «Conexiones eléctricas: unidad ECA
30/31».
54 | © Danfoss | 2021.04
Tipo
(recom.)
ESMT
ESM-11/ESMB /
ESMC/ESMU
ESMU/ESMB
ESM-11/ESMB /
ESMC/ESMU
ESM-11/ESMB /
ESMC/ESMU
ESM-11/ESMB /
ESMC/ESMU
ESM-10
ESM-10
AQ042286456873es-000501
