9.2.8 Configurar OUT2

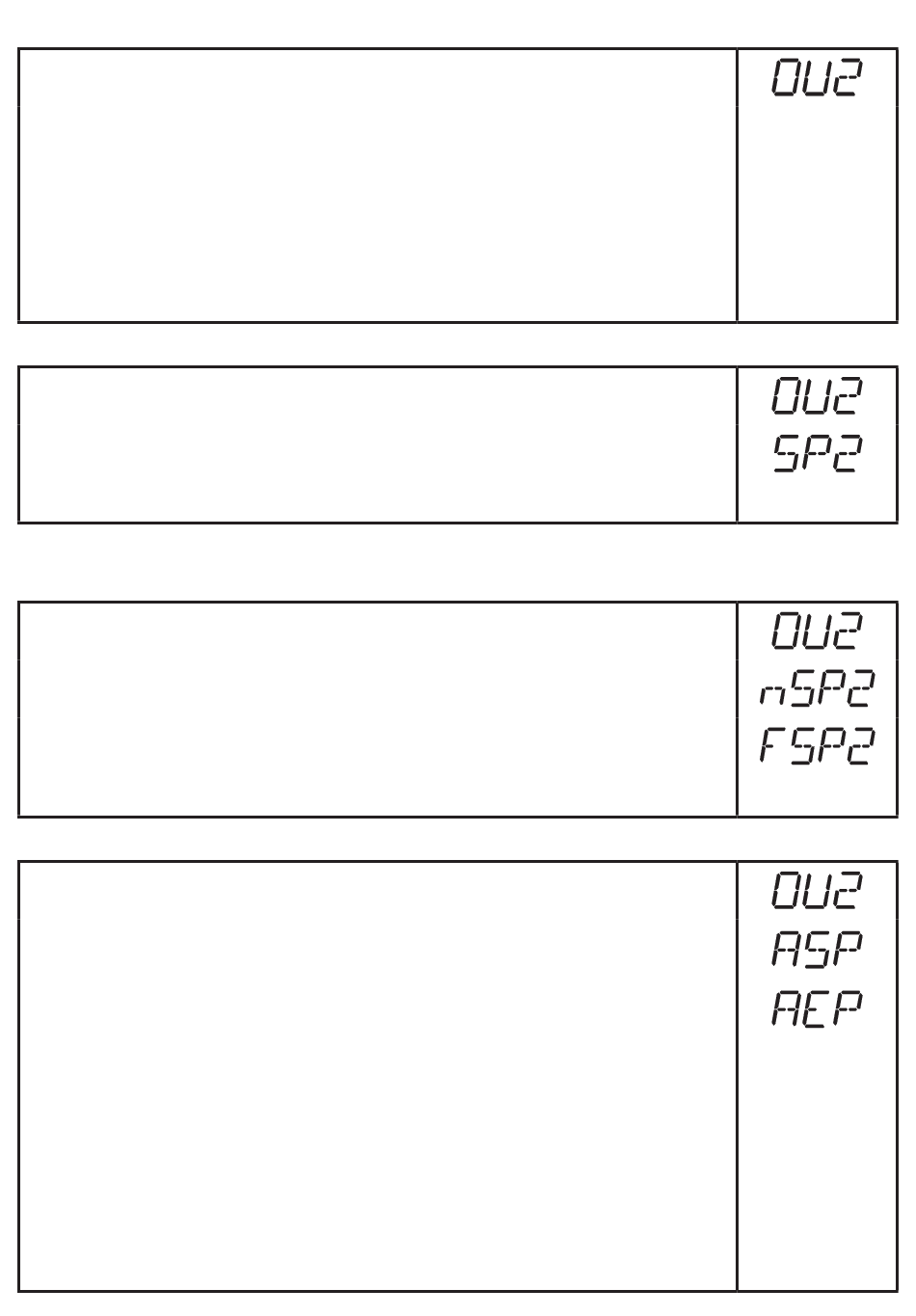

► Seleccionar [OU2]�
► Configurar funciones de conmutación y señales analógicas:
• [Hno] = función de histéresis / normalmente abierto
• [Hnc] = función de histéresis / normalmente cerrado
• [Fno] = función de ventana / normalmente abierto
• [Fnc] = función de ventana / normalmente cerrado
• [I] = salida analógica de corriente de 4���20 mA
• [U] = salida analógica de tensión de 0���10 V
► Confirmar con [MODE/ENTER]�
9.2.9 Punto de conmutación para la función de histéresis OUT2
► En [OU2], seleccionar [Hno] o [Hnc]�
► Confirmar con [MODE/ENTER]�
► Seleccionar [SP2] y configurar el punto de conmutación�
► Confirmar con [MODE/ENTER]�
→ 9.2.4 Función de histéresis
9.2.10 Configurar los puntos de conmutación para la función de ventana
OUT2
► En [OU2], seleccionar [Fno] o [Fnc]�
► Confirmar con [MODE/ENTER]�
► Seleccionar [nSP2] y configurar el punto de conmutación "próximo"�
► Confirmar con [MODE/ENTER]�
► Seleccionar [FSP2] y configurar el punto de conmutación "alejado"�
► Confirmar con [MODE/ENTER]�
→ 9.2.6 Función de ventana
9.2.11 Escalado del rango de medición (salida analógica)
► En [OU2], seleccionar [I] o [U]�
► Confirmar con [MODE/ENTER]�
► Seleccionar [ASP] y configurar el "punto inicial analógico"�
Con [ASP] se fija en qué valor de medición la señal de salida tiene
4 mA / 0 V�
► Confirmar con [MODE/ENTER]�
► Seleccionar [AEP] y configurar el "punto final analógico"� Con [AEP] se
fija en qué valor de medición la señal de salida tiene 20 mA / 10 V� Se
puede seleccionar un punto final analógico que esté por delante del
[ASP]� De este modo, se puede llevar a cabo un flanco descendente�
► Confirmar con [MODE/ENTER]�
Diferencia mínima entre [ASP] y [AEP]: 100 mm
En caso de que se configure un valor por debajo de la diferencia mínima,
aparecerá el mensaje de error "SIZE"�
