Estado de conmutación de las salidas
Función de salida
[Hno]
[Hnc]
Ejemplo de función de salida [Hno]
Frecuencia de muestreo 50 Hz, distancia al objeto 1200 mm, nivel de gris (remisión del 18%):
Histéresis = ± 10 mm (repetibilidad → 10.3.3 Tabla) x factor 1,5 = 15 mm
- Punto de desconmutación 1200 mm + (15 mm) = 1215 mm
- Punto de conmutación 1200 mm - (15 mm) = 1185 mm
10.2.5 Configurar el punto de conmutación para la función de histéresis OUT1
► En [OU1] seleccionar la función de salida [Hno] o [Hnc]�
► Confirmar con [MODE/ENTER]�
► Seleccionar [SP1] y configurar el punto de conmutación�
► Confirmar con [MODE/ENTER]�

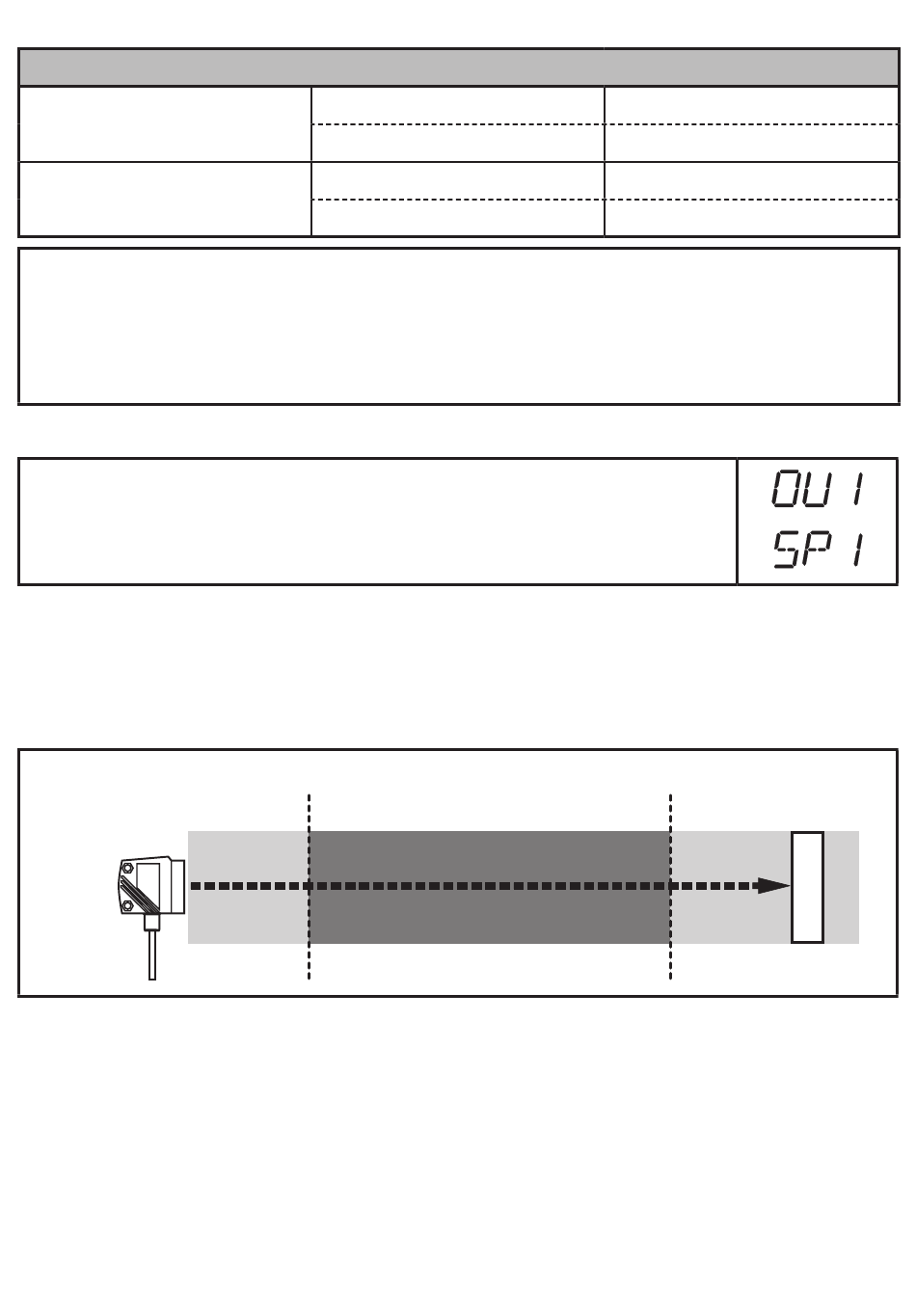

10.2.6 Función de ventana
Para cada una de las dos salidas (OUT1 / OUT2) existe la posibilidad de definir
una ventana para el reconocimiento de objetos�
Se desactiva cuando se detecta el objeto
[Fnc]
[nSPx] = Punto de conmutación "próximo"; [FSPx] = Punto de conmutación "alejado";
FE = Ventana
Cuando el valor de medición oscila entre el punto de conmutación "próximo"
[nSPx] y el punto de conmutación lejano [FSPx], la salida está abierta
(si [OUx] = [Fnc])�
18
Distancia al objeto (D)
D < [SPx]
D > [SPx]
D < [SPx]
D > [SPx]
[nSPx]
Estado de conmutación
cerrado
abierto
abierto
cerrado
[FSPx]
FE
