(c) El uso del soporte para pinzas
(d) Detección
1. Detección gruesa
• Cuando aparece la figura C, el instrumento se encuentra en la
posición correcta.
• Apriete el perno de la pinza y marque la posición del objeto en el
rebajo. Esta marca será la referencia horizontal de detección gruesa.
©2007 Johnson Level & Tool

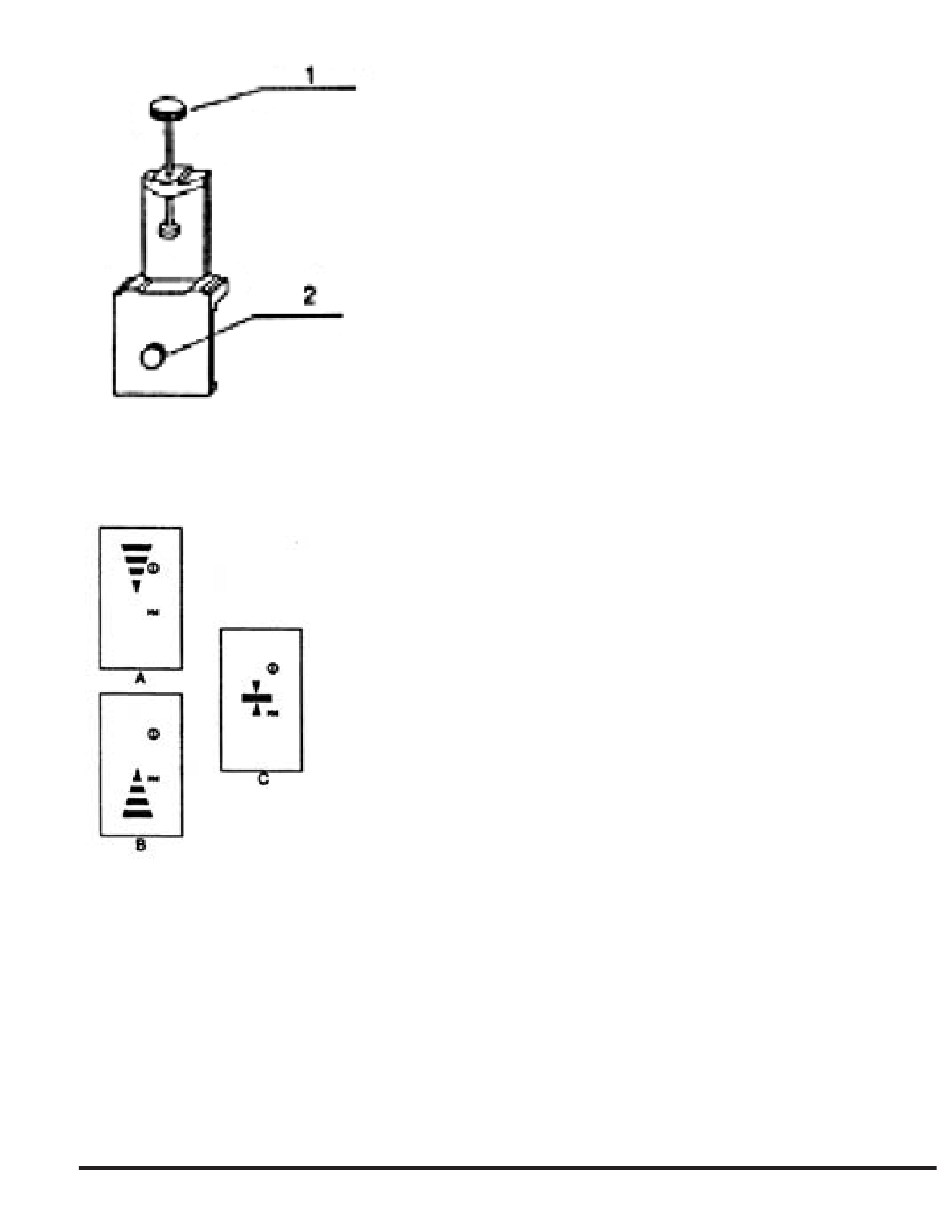

1. Perno de la pinza
2. Botón
• Ponga el instrumento en el sujetador de
abrazadera junto al tornillo del sujetador
de abrazadera.
• Ponga el sujetador de abrazadera en la
varilla junto al perno de sujeción del
sujetador de abrazadera.
• Apunte la ventana de recepción hacia al instrumento
láser giratorio giratorio. Afloje el perno de la pinza
y mueva el instrumento hacia arriba y hacia abajo
para recibir las señales de exploración láser
transmitidas por el instrumento láser giratorio.
• Cuando el instrumento aparece como en la
figura A, muévalo ligeramente hacia abajo, tal
como se indica con la flecha. Cuando aparece
como la figura B, muévalo ligeramente hacia
arriba, tal como se indica con la flecha.
55
