Sistema de combustible - 4JH4-TE y
4JH4-HTE1, 4JH4-HTE
(1)
(2)
(3)

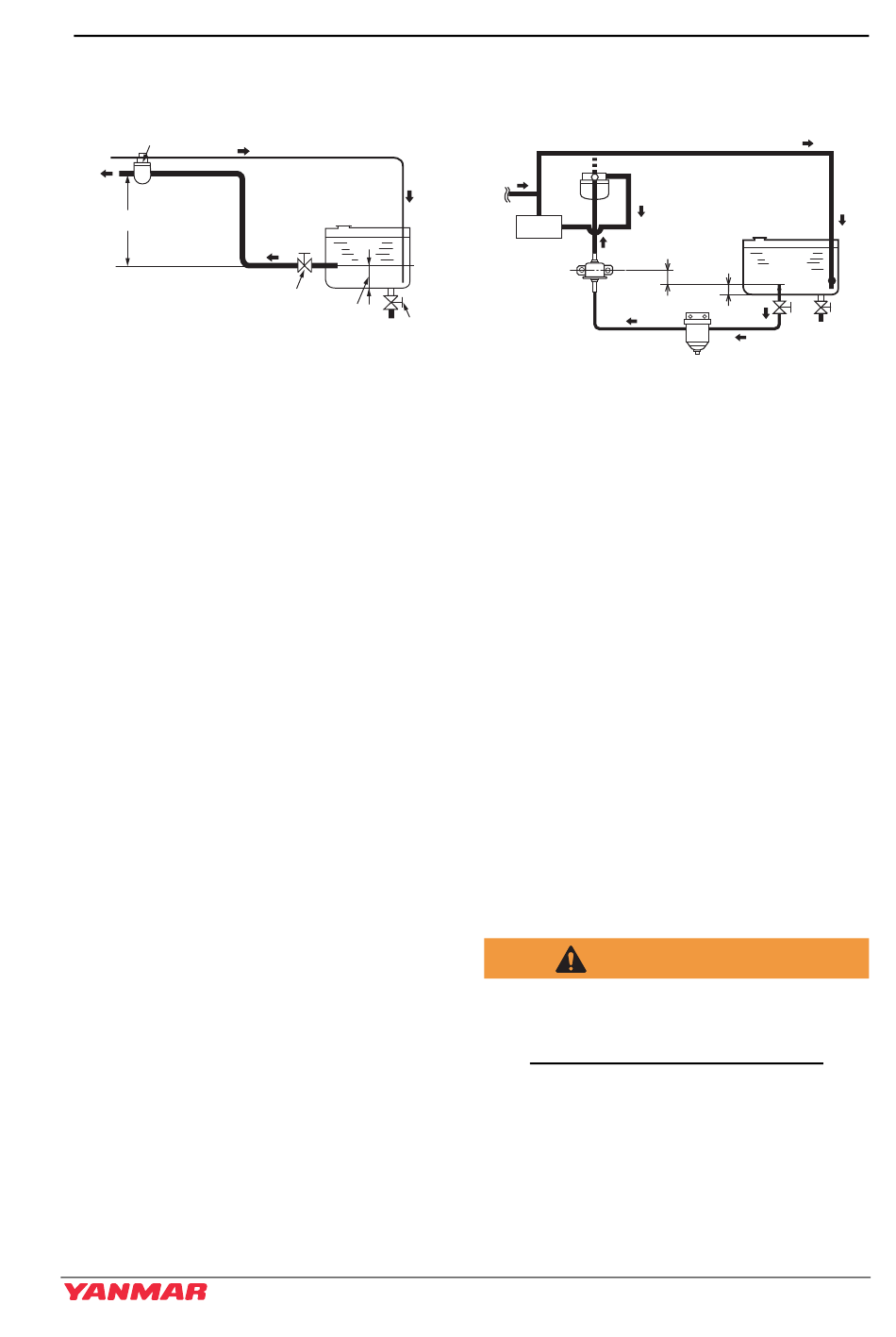

Figura 3
1 – Filtro de combustible
2 – A la bomba de inyección de
combustible
3 – Menos de 500 mm (19,7")
4 – Grifo de drenaje de
combustible
5 – 20 a 30 mm (0,75 a 1,125 pul.)
Aproximadamente
6 – Grifo de drenaje
7 – Depósito de combustible
8 – Línea de retorno de
combustible
Instale la línea de combustible desde el
depósito de combustible a la bomba de
inyección de combustible tal y como se
muestra en Figura 3. El separador de
agua / combustible recomendado
(opcional) se instala en la sección central
de esa línea.
Manual de instrucciones de la Serie JH
ANTES DE PONER EL MOTOR EN FUNCIONAMIENTO
(8)
(7)
(4)
(5)
(6)
0004489
Sistema de combustible - 3JH5E y
4JH5E
(11)
(5)
(6)
(10)
(4)
Figura 4
1 – Depósito de combustible
2 – Grifo de drenaje de
combustible
3 – Separador de agua
4 – Bomba de inyección de
combustible
5 – Filtro de combustible
6 – Bomba de inyección de
combustible
7 – Línea de retorno de
combustible
8 – Grifo de drenaje
9 – 20 a 30 mm (0,75 a 1,25 pul.)
Aproximadamente
10 – Menos de 400 mm (16,38 pul.)
11 – Orificio de la purga de aire
Llenado del depósito de
combustible
Antes de llenar el depósito de
combustible por primera vez:
ADVERTENCIA
Peligro de incendio y explosión.
No reposte NUNCA con el motor en
marcha.
Aclare el depósito de combustible con
queroseno o gasóleo. Deseche los
residuos correctamente.
(7)
(1)
(9)
(2) (8)
(3)
