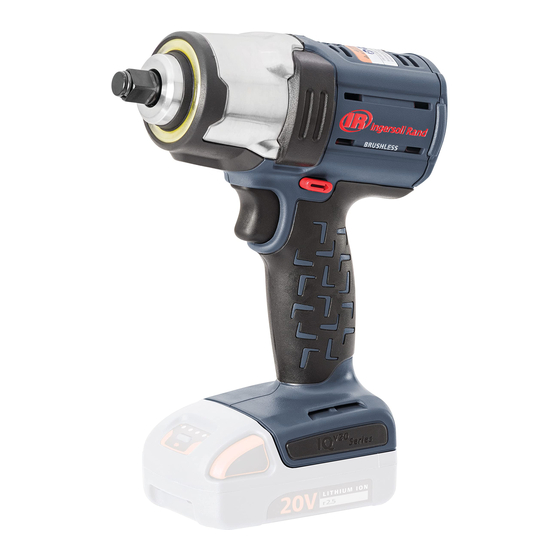

IQ
Cordless Impact Wrench Literature Pack
V20
For Hazardous Locations
User Manual
EN
User Manual
ES
Manual del Usuario
FR
Manuel d'Utilisation
PT
Manual do Usuário
EN
This manual contains safety and product informa-
tion for
•
•
IQ
Cordless Impact Wrench
V20
•
IQ
Battery
V20
IQ
Battery Charger
V20
This manual contains parts lists for
•
•
IQ
Cordless Impact Wrench
V20
IQ
Battery Charger
V20
ES
Este manual contiene información de seguridad y
de producto de
•
•
Aprietatuercas de percusión inalámbrico de IQ
•
Batería de IQ
V20
Cargador de la batería de IQ
•
Este manual contiene la lista de piezas de
•
Aprietatuercas de percusión inalámbrico de IQ
Cargador de la batería de IQ
V20
V20
V20
V20
Save These Instructions
FR
Ce manuel contient les informations de sécurité et
de renseignements sur le produit pour
•
•
Clé à chocs sans fil IQ
V20
•
Batterie IQ
V20
Chargeur de batterie IQ
V20
Ce manuel contient des listes de pièces pour
•
•
Clé à chocs sans fil IQ
V20
Chargeur de batterie IQ
V20
PT
Este manual contém informações de segurança e
sobre produtos para:
•
Chave de Impacto Sem Fios IQ
•
Bateria IQ
V20
•
Carregador de baterias IQ
Este manual contém listas de peças para:
•
•
Chave de Impacto Sem Fios IQ
Carregador de baterias IQ
47644707001
Edition 4
December 2018
V20
V20
