Antes de quitar un adaptador PCIe:
1. Quite la cubierta superior. Consulte
2. Quite el conjunto de expansión. Consulte
Para quitar un adaptador PCIe, realice los pasos siguientes:
Observe el procedimiento. Está disponible un video del proceso de extracción:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-CjaaAyvBOOZ749SC-2SK2C
• Youku: http://list.youku.com/albumlist/show/id_51276391

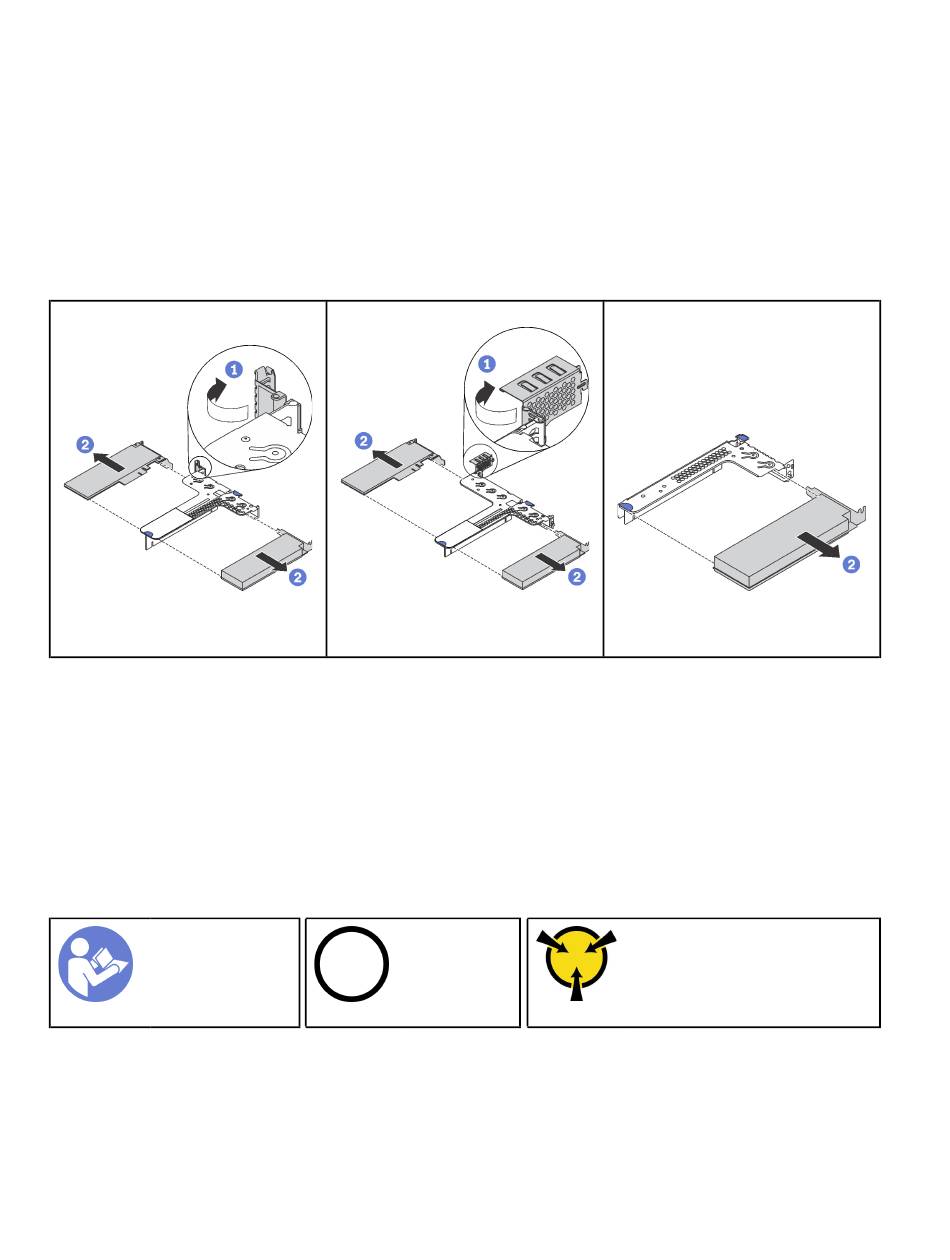

Tabla 28. Extracción del adaptador PCIe
Figura 59. Conjunto de expansión 1
(LP+LP)
Paso 1. (Omita este paso para el conjunto de expansión 2.) Gire el pestillo del soporte de expansión a la
posición abierta.
Paso 2. Sujete el adaptador PCIe por los extremos y tire suavemente de él hacia fuera de la ranura del
adaptador PCIe en la tarjeta de expansión.
Si se le indica que devuelva el adaptador PCIe antiguo, siga todas las instrucciones del embalaje y utilice los
materiales de embalaje que se le suministren.
Instalación de un adaptador PCIe
Utilice esta información para instalar un adaptador PCIe.
"Lea las
directrices de
instalación" en la
página 55
Antes de instalar un adaptador PCIe:
1. Ponga en contacto el envase antiestático que contiene el adaptador PCIe nuevo con cualquier
superficie no pintada de la parte exterior del servidor. A continuación, saque el adaptador PCIe nuevo
de la bolsa y colóquelo en una superficie antiestática.
2. Ubique la ranura de PCIe correcta para el adaptador PCIe. Para obtener más información sobre las
ranuras y adaptadores PCIe admitidos, consulte
104
Manual de mantenimiento de ThinkSystem SR570
"Extracción de la cubierta superior" en la página
"Extracción de una tarjeta de expansión" en la página
Figura 60. Conjunto de expansión 1
(LP+FHHL)
"Apague el
servidor para
esta tarea" en
la página 16
"Vista posterior" en la página
59.
Figura 61. Conjunto de expansión 2
(LP)
"ATENCIÓN:
Dispositivo sensible a la
electricidad estática
Deje el paquete en el suelo antes
de abrirlo" en la página 58
23.
