Para instalar el conjunto de la placa posterior de la unidad de intercambio simple, lleve a cabo los pasos
siguientes:
Observe el procedimiento. Está disponible un video del proceso de instalación:
• Youtube:
https://www.youtube.com/playlist?list=PLYV5R7hVcs-CjaaAyvBOOZ749SC-2SK2C
• Youku:
http://list.youku.com/albumlist/show/id_51276391

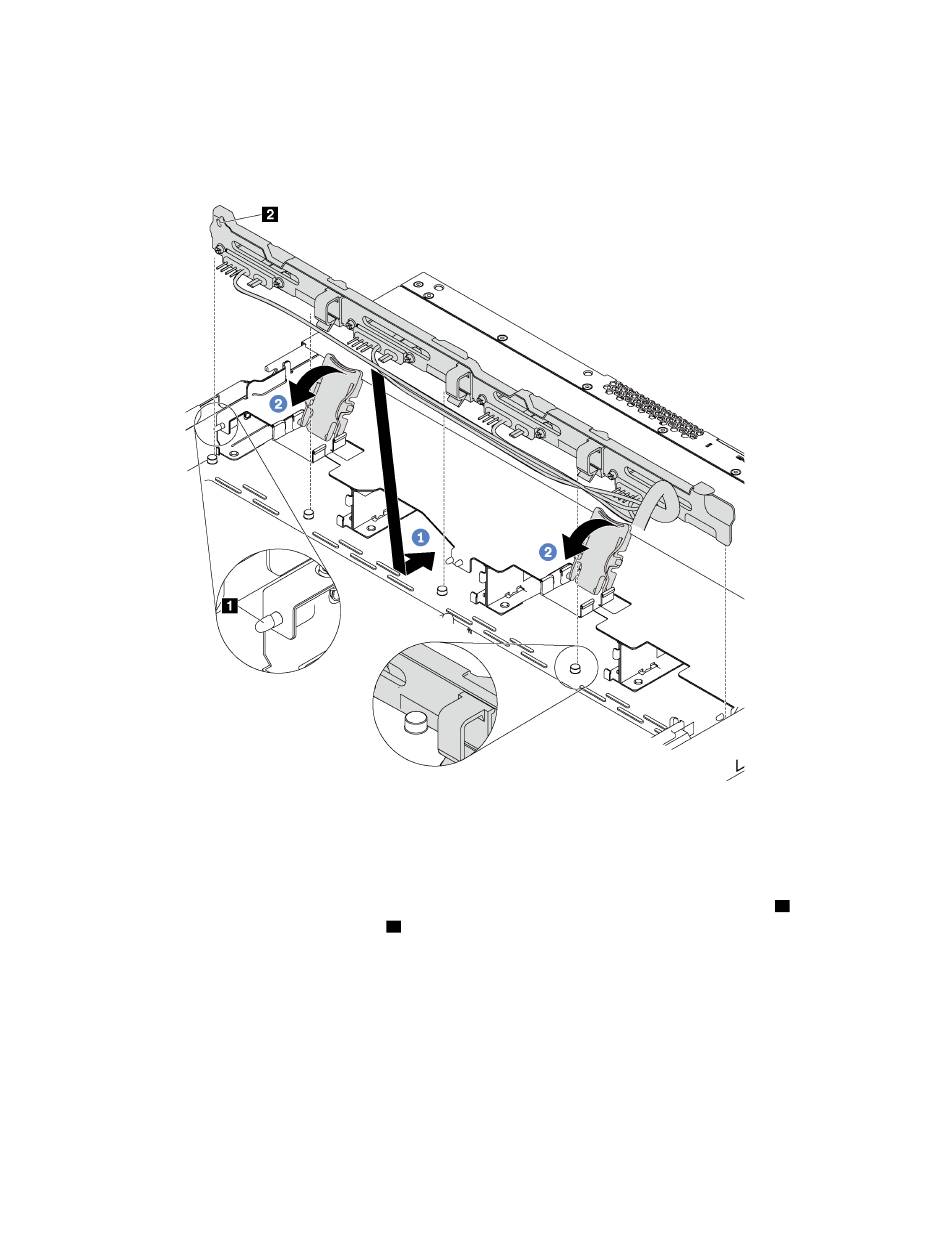

Figura 72. Instalación del conjunto de la placa posterior de la unidad de intercambio simple
Paso 1. Coloque el conjunto de la placa posterior de la unidad de intercambio simple bajo los cables del
conjunto de E/S frontal, alinéelo con el chasis y empújelo hacia abajo en el chasis. Coloque el
conjunto en su lugar haciendo una pequeña inclinación, de modo que las tres patillas
pasen a través de los tres orificios
Paso 2. Cierre los pestillos de liberación para fijar el conjunto de la placa posterior de la unidad de
intercambio simple en su lugar.
Después de instalar el conjunto de la placa posterior de la unidad de intercambio simple:
1. Conecte los cables del conjunto de la placa posterior de la unidad de intercambio simple a la placa del
sistema. Consulte
"Placa posterior para cuatro unidades de 3,5 pulgadas de intercambio simple" en la
página
48.
2. Vuelva a instalar todas las unidades y el relleno de unidad que quitó. Consulte
unidad de intercambio simple" en la página
3. Complete la sustitución de piezas. Consulte
114
Manual de mantenimiento de ThinkSystem SR570
del conjunto.
2
96.
"Completar la sustitución de piezas" en la página
del chasis
1
"Instalación de una
166.
