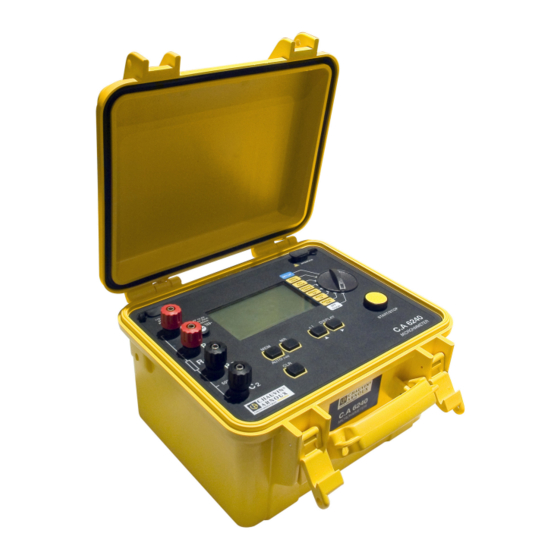

Micróhmetro
Ocultar thumbs Ver también para C.A 6240:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Microhmmètre
Microhmmeter
Micro-Ohmmeter
Microhmmetro
Micróhmetro
F R A N Ç A I S
Notice de fonctionnement
E N G L I S H
User's manual
D E U T S C H
Bedienungsanleitung
I T A L I A N O
Libretto d'Istruzioni
E S P A N O L
Manual de Instrucciones
C.A 6240

Publicidad

Tabla de contenido
loading

Manuales relacionados para Chauvin Arnoux C.A 6240

Resumen de contenidos para Chauvin Arnoux C.A 6240

  • Página 1 C.A 6240 Microhmmètre  Microhmmeter  Micro-Ohmmeter  Microhmmetro  Micróhmetro  F R A N Ç A I S Notice de fonctionnement E N G L I S H User's manual D E U T S C H Bedienungsanleitung I T A L I A N O Libretto d’Istruzioni...
  • Página 3 La catégorie de mesure I correspond aux mesurages réalisés sur des circuits non reliés directement au réseau. Vous venez d’acquérir un microhmmètre C.A 6240 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : lisez attentivement cette notice de fonctionnement ...

  • Página 4: Précautions D'EMploi

    Vérifier que le commutateur est en position OFF avant de brancher la prise secteur pour recharger la batterie de l’appareil. Ne pas immerger le microhmmètre C.A 6240. Utiliser des accessoires de branchement dont la catégorie de surtension et la tension de service sont supérieures ou égales à celles de l’appareil de mesure (50V Cat III).

  • Página 5: Tabla De Contenido

    SOMMAIRE 1. PRéSENTATION ..........................6 2. CHARGE BATTERIE ........................8 3. MESURE DE RéSISTANCE ......................9 .1. Mesure de très faible valeur .....................10 .. Mesures répétitives ......................11 .. Messages d’erreur ......................11 4. MéMORISATION DE RéSULTATS ....................13 .1 Mise en mémoire .......................1 .. Relecture mémoire ......................1 ..

  • Página 6: Présentation

    1. PRéSENTATION...
  • Página 7 Le Microhmmètre C.A 6240 est un appareil de mesure portatif destiné à la mesure de très faibles valeurs de résistances. Il est présenté dans un boîtier chantier. Il est alimenté par une batterie rechargeable avec chargeur intégré. Fonction de mesure résistance...

  • Página 8: Charge Batterie

    2. CHARGE BATTERIE Charge Capacité courante de la Charge batterie exprimée en %. Durée de la charge : 3h30 Commencer par charger complètement la batterie avant la première utilisation. Sur le calibre 10A, l’autonomie est de 1h20 environ. Il est donc préférable de charger la batterie avant d’entamer une campagne de mesures.

  • Página 9: Mesure De Résistance

    3. MESURE DE RéSISTANCE 1) Brancher les 2 câbles sur les 4 bornes de mesure, puis les 2 pinces Kelvin sur l’objet à tester. Ce dernier doit être hors tension.   SET-UP Ω 10mA 400 Ω 2) Placer le commutateur sur la 10mA position 400W - 10mA.

  • Página 10: Mesure De Très Faible Valeur

    … ou débrancher une des 2 pinces. Dans les deux cas, S i l a m e s u r e e s t a r r ê t é e p a r l e la dernière mesure débranchement d’une pince, il suffit de effectuée est affichée les rebrancher sur un nouvel objet pour HOLD...

  • Página 11: Mesures Répétitives

    3.2. MESURES RéPéTITIvES  START/STOP  Brancher les pinces sur le premier objet à mesurer. La mesure démarre automatiquement. Retirer les pinces, la mesure s’arrête et le résultat s’affiche. Brancher les pinces sur le HOLD deuxième objet à mesurer. La mesure redémarre automatiquement.

  • Página 12: Dépassement De Calibre

     … l’appui sur le bouton START/ STOP est sans effet, la mesure est impossible. Supprimer la tension pour effectuer la mesure. START/STOP Si une tension supérieure à 20 V est appliquée entre les bornes C1 et C2, le fusible HOLD >...

  • Página 13: Mémorisation De Résultats

    4. MéMORISATION DE RéSULTATS Le stockage des données est organisé en objets (OBJ.), chacun pouvant contenir plusieurs tests (TEST). OBJ. correspond à l’objet testé et chaque test correspond à une mesure effectuée sur cet objet. L’appareil peut stocker 100 mesures. 4.1 MISE EN MéMOIRE ...

  • Página 14: Relecture Mémoire

    4.2. RELECTURE MéMOIRE Il faut tout d’abord arrêter la mesure en appuyant sur le bouton START/STOP.  Pour changer d’objet. P o u r re l i re t o u s l e s t e s t s OBJ.

  • Página 15: Transfert Des Données Sur Pc

     HOLD OBJ. TEST OBJ. TEST µ Ω START/STOP L’enregistrement automatique est activé. A chaque nouvelle mesure, le numéro du test est incrémenté et la mesure est enregistrée.  P o u r a r r ê t e r l ’ e n r e g i s t r e m e n t automatique, appuyer sur le bouton START/STOP.

  • Página 16: Autres Fonctions (Set-Up)

    5. AUTRES FONCTIONS (SET-UP) SET-UP SET-UP Ω 10mA Ω 10mA 4000m Ω 100mA 400m Ω Ω 4000µ Ω Charge 5.1. EFFACEMENT COMPLET DE LA MéMOIRE >2s >2s 5.2. PROGRAMMATION DE L’HEURE >2s Pour modifier Pour modifier >2s l’heure les minutes 5.3.

  • Página 17: Programmation Du Temps D'aRrêt Automatique

    5.4. PROGRAMMATION DU TEMPS D’ARRêT AUTOMATIqUE >2s Pour choisir l’arrêt automatique (ON) ou non (OFF) P o u r r é g l e r d u r é e fonctionnement : >2s 5, 10 ou 15 mn. 5.5. vISUALISATION DES PARAMèTRES INTERNES DE L’APPAREIL >2s Numéro de série Configuration de...

  • Página 18: Caractéristiques

    6. CARACTéRISTIqUES 6.1. CONDITIONS DE RéFéRENCE Grandeurs d’influence valeurs de référence Température 23 ± 3 °C Humidité relative 45 à 55 % HR Tension d’alimentation 6 V ± 0,2 V Tension externe présente aux bornes de la résistance sous test nulle Inductance de la résistance sous test nulle...

  • Página 19: Caractéristiques Des Mesures De Courant Circulant Dans La Résistance Mesurée

    6.4. CARACTéRISTIqUES DES MESURES DE COURANT CIRCULANT DANS LA RéSISTANCE MESURéE 5,00 – 40,0 – 0,400 – 4,00 – Domaine de mesure 39,99 mA 399,9 mA 3,999 A 11,00 A 10 mA 100 mA Résolution 1 mA 10 mA Précision ±...

  • Página 20: Conditions D'eNvironnement

    L’autonomie est fonction des calibres utilisés Nombre de mesures (1) Calibre 10 A Calibre 1 A 3 500 Calibre 100 mA 4 500 Calibre 10 mA 5 000 Appareil en veille ou à l’arrêt autonomie de 4 à 6 mois (1) établi pour des mesures d’une durée de 5 s toutes les 25 s.

  • Página 21: Maintenance

    Dans un souci constant de fournir le meilleur service rendu en termes de performances et d’évolution technique, CHAUVIN ARNOUX vous offre la possibilité de mettre à jour le logiciel intégré à l’appareil (firmware) en téléchargeant gratuitement la nouvelle version disponible sur notre site internet.

  • Página 22: Garantie

    Extrait de nos Conditions Générales de Vente, communiquées sur demande. 9. POUR COMMANDER C.A 6240 ........................P01.1432.00 Le C.A 6240 est livré dans une boîte en carton avec une sacoche de transport d’accessoires contenant : un jeu de 2 pinces Kelvin 10A avec câble de 3m, un cordon d’alimentation secteur de 2m,...
  • Página 23 Measurement category I corresponds to measurements taken on circuits not directly connected  to the network. Thank you for buying a C.A 6240 microhmmeter. For best results: read this operating manual carefully  observe the precautions for use ...

  • Página 24: Precautions For Use

    Check that the switch is set to OFF before plugging in the mains cord to recharge the battery of the instrument. Do not immerse the C.A 6240 microhmmeter in water. Use connection accessories which have an overvoltage category and service voltage greater than or equal to those of the measuring instrument (50 V Cat III).
  • Página 25 CONTENTS 1. PRESENTATION ...........................26 2. BATTERY CHARGE ........................28 3. RESISTANCE MEASUREMENT ....................29 .1. Measurement of a very low value ..................0 .. Repetitive measurements ....................1 .. Error messages .........................1 4. STORAGE OF RESULTS ......................33 .1 Storing .......................... .. Read memory ........................ ..

  • Página 26: Presentation

    1. PRESENTATION...
  • Página 27 The C.A 6240 Microhmmeter is a portable measuring instrument intended for the measurement of very low resistance values. It is enclosed in a site case and powered by a rechargeable battery with a built-in charger. Measurement functions resistance Controls 8-position switch, 5-key keypad, and 1 START/STOP button...

  • Página 28: Battery Charge

    2. BATTERY CHARGE Charge Current battery Charge capacity in %. Charging time: 3 h 30 Start by fully charging the battery before the first use. In the 10 A range, the battery life is approximately 1h20. It is therefore best to charge the battery before starting series of measurements.

  • Página 29: Resistance Measurement

    3. RESISTANCE MEASUREMENT 1) Connect the 2 cables to the 4 measurement terminals, then the 2 Kelvin clips to the object to be tested, which must not be live.   SET-UP Ω 10mA 2) Set the switch to 400W - 10 mA. 400 Ω...

  • Página 30: Measurement Of A Very Low Value

    ...or disconnect one of the 2 clips. In both cases, the If the measurement is stopped by the l a s t m e a s u re m e n t disconnection of a clip, simply connecting made is displayed, it to another object starts another HOLD HOLD...

  • Página 31: Repetitive Measurements

    3.2. REPETITIvE MEASUREMENTS  START/STOP  Connect the clips to the first object to be measured. The measurement starts automatically. Withdraw the clips: the measurement stops and the result is displayed. Connect the clips HOLD to the second object to be measured. The measurement restarts automatically.
  • Página 32  ...pressing the START/STOP button has no effect: the measurement is impossible. Remove the voltage to make the measurement. START/STOP If a voltage greater than 20 V is applied between terminals C1 and C2, the fuse on the front HOLD >...

  • Página 33: Storage Of Results

    4. STORAGE OF RESULTS Data storage is organised into objects (OBJ.), each of which can contain several tests (TEST). OBJ. corresponds to the object tested and each test corresponds to a measurement made on the object. The instrument can store 100 measurements. 4.1 STORING ...

  • Página 34: Read Memory

    4.2. READ MEMORY It is necessary first of all to stop the measurement by pressing the START/STOP button.  To change objects. To read all tests containing a OBJ. TEST record.  µ To exit from the read memory function. 4.3.

  • Página 35: Transfer Of Data To Pc

     HOLD OBJ. TEST OBJ. TEST µ Ω START/STOP At each new measurement, the test number is Automatic recording activated. incremented and the measurement is recorded.  To stop automatic recording, press the START/STOP button. START/STOP 4.6. TRANSFER OF DATA TO PC HX0056-Z X02870 First of all, install the driver...

  • Página 36: Other Functions (Set-Up)

    5. OTHER FUNCTIONS (SET-UP) SET-UP SET-UP Ω 10mA Ω 10mA 4000m Ω 100mA 400m Ω Ω 4000µ Ω Charge 5.1. COMPLETE ERASURE OF MEMORY >2s >2s 5.2. PROGRAMMING THE TIME >2s To c h a n g e To change the >2s hour the minutes...

  • Página 37: Programming Of Automatic Stopping Time

    5.4. PROGRAMMING OF AUTOMATIC STOPPING TIME >2s To choose automatic power-down select “ON”, if not, choose “OFF”. To adjust the On time: 5, 10, or 15 mins >2s 5.5. DISPLAYING THE INTERNAL PARAMETERS OF THE INSTRUMENT >2s Serial number Configuration of the instrument MEMMRCLR °C°F...

  • Página 38: Characteristics

    6. CHARACTERISTICS 6.1. REFERENCE CONDITIONS quantities of influence Reference values Temperature 23 ± 3 °C Relative humidity 45 to 55 % RH Supply voltage 6 V ± 0,2 V External voltage present on the terminals of the resistance being zero tested Inductance of the resistance being tested zero...

  • Página 39: Characteristics Of The Measurements Of The Current Flowing In The Resistance Measured

    6.4. CHARACTERISTICS OF THE MEASUREMENTS OF THE CURRENT FLOWING IN THE RESISTANCE MEASURED 5,00 – 40,0 – 0,400 – 4,00 – Measurement range 39,99 mA 399,9 mA 3,999 A 11,00 A 10 mA 100 mA Resolution 1 mA 10 mA Accuracy ±...

  • Página 40: Environmental Conditions

    The battery life depends on the ranges used Number of measurements (1) 10 A range 1 A range 3 500 100 mA range 4 500 10 mA range 5 000 Instrument on standby or off battery life 4 to 6 months (1) established for measurements lasting 5s, every 25s.

  • Página 41: Maintenance

    7.1.1. RECHARGING THE BATTERY Recharge the battery (see §2) The battery must be replaced by Manumesure or by a repairer approved by Chauvin Arnoux. Only fit the battery recommended by the manufacturer. Replacing the battery does not cause a loss of the data in memory.

  • Página 42: Warranty

    9. TO ORDER C.A 6240 ........................P01.1432.00 The C.A 6240 is delivered in a cardboard box with a carrying bag of accessories containing: one set of two 10 A Kelvin clips with a 3 m cable, one 2 m power cord, one optical / USB communication cable, “Microhmview”...
  • Página 43 Die Messkategorie I bezieht sich auf Messungen an Kreisen, die nicht direkt mit dem Stromnetz  verbunden sind. Sie haben ein C.A 6240 Micro-Ohmmeter erworben, und wir danken Ihnen für Ihr Vertrauen. Für die Erlangung eines optimalen Betriebsverhaltens Ihres Gerätes: Lesen Sie bitte diese Betriebsanleitung aufmerksam durch.
  • Página 44 Stellen Sie sicher, dass der Wahlschalter in Position OFF steht bevor der Netzstecker zur Aufladung des Akkus ans Netz angeschlossen wird. Micro-Ohmmeter C.A 6240 nicht eintauchen. Verwenden Sie Anschlusszubehör, dessen Überspannungskategorie und Betriebsspannung dem Messgerät entsprechen (50 V Cat III). Verwenden Sie nur Zubehör, das den Sicherheitsauflagen entspricht (IEC 61010-2-031).
  • Página 45 INHALTSvERZEICHNIS 1. PRÄSENTATION ...........................46 2. AKKULADUNG ..........................48 3. MESSUNG DES WIDERSTANDES ....................49 .1. Messen kleinster Widerstände..................0 .. Mehrfachmessungen ......................1 .. Fehlermeldungen ......................1 4. MESSWERTSPEICHER .......................53 .1 Speichern ........................... .. Ablesen aus Speicher ....................... .. Löschung eines Speicherwerts .................. .. Sonstige Informationen .................... ..

  • Página 46: Präsentation

    1. PRÄSENTATION...
  • Página 47 C.A 6240 ist ein tragbares Micro-Ohmmeter zum Messen kleinster Widerstände. Es verfügt über ein baustellentaugliches Gehäuse und wird mit einem wiederaufladbaren Akku versorgt (eingebautes Ladegerät). Messfunktionen Widerstand Vorgangsweise 8-Stellungsschalter, 5 Tasten, 1 Ein-Aus-Knopf Anzeige beleuchtete LCD-Anzeige 100 x 57 mm, 2 Zeilen Simultan-...

  • Página 48: Akkuladung

    2. AKKULADUNG Charge M o m e n t a n e A k k u - Charge Leistung in %. Ladedauer: 3h30 Vor der ersten Verwendung muss der Akku vollständig aufgeladen werden. Im Messbereich 10A bietet der Akku ca. 1h20 Betriebsdauer. Bevor Sie längere Messungen vornehmen, sollte daher der Akku aufgeladen werden.

  • Página 49: Messung Des Widerstandes

    3. MESSUNG DES WIDERSTANDES 1) Die 2 Kabel an die 4 Messbuchsen anschließen, dann die 2 Kelvin-Klemmen an das Testobjekt anschließen. Das Testobjekt darf nicht unter Spannung stehen.   SET-UP Ω 10mA 400 Ω 2) Schalter auf 400W – 10 mA 10mA stellen.

  • Página 50: Messen Kleinster Widerstände

    ... oder nehmen Sie eine der Klemmen ab. I n b e i d e n F ä l l e n Wenn der Messvorgang durch das werden der letzte Abnehmen einer Klemme unterbrochen M e s s w e r t u n d wird, startet er wieder, sobald die Klemme HOLD...

  • Página 51: Mehrfachmessungen

    3.2. MEHRFACHMESSUNGEN  START/STOP  Die Klemmen werden an das erste Testobjekt angeschlossen, der Messvorgang startet automatisch. Nun die Klemmen abnehmen; der Messvorgang wird unterbrochen und der HOLD Wert angezeigt. Die Klemmen werden an das nächste Testobjekt angeschlossen, und der µ...
  • Página 52  ... ist die START/STOP-Taste wirkungslos und ein Messen nicht möglich. Vo r d e m M e s s e n m u s s d i e Spannung entfernt werden. START/STOP D i e S i c h e r u n g a n d e r Gerätevorderseite „brennt durch“...

  • Página 53: Messwertspeicher

    4. MESSWERTSPEICHER Die Datenspeicherung ist nach Gegenständen (OBJ) sortiert, denen mehrere Tests (TEST) zugeordnet werden können. OBJ steht für das Testobjekt, jeder Test entspricht einem Messwert für diesen Gegenstand. Das Gerät kann bis zu 100 Messwerte speichern. 4.1 SPEICHERN  Der gemessene Wert kann gespeichert werden.

  • Página 54: Ablesen Aus Speicher

    4.2. ABLESEN AUS SPEICHER Zuerst muss mit START/STOP der Messvorgang unterbrochen werden.  Anderen Gegenstand anzeigen. Alle Tests mit Speicherwerten OBJ. TEST anzeigen.  µ Funktion „Ablesen aus Speicher“ verlassen. 4.3. LöSCHUNG EINES SPEICHERWERTS Löschen eines Speicherwerts (Ablesen aus Speicher oder nicht): ...

  • Página 55: Datenübertragung Auf Pc

     HOLD OBJ. TEST OBJ. TEST µ Ω START/STOP Automatische Speicherfunktion ist Mit jedem neuen Messwert wird die Testnummer aktiviert. erhöht und der Wert gespeichert.  B e e n d e n d e r a u t o m a t i s c h e n Speicherfunktion: START/STOP Taste drücken.

  • Página 56: Andere Funktionen (Set-Up)

    ANDERE FUNKTIONEN (SET-UP) SET-UP SET-UP Ω 10mA Ω 10mA 4000m Ω 100mA 400m Ω Ω 4000µ Ω Charge 5.1. LöSCHEN DES GESAMTEN SPEICHERS >2s >2s 5.2. UHRZEITEINSTELLUNG >2s Minuten Stunden >2s ändern ändern 5.3. DATUMSEINSTELLUNG >2s A u s w a h l d e s Datumsformats: ttmm (Europa) mmtt (USA)

  • Página 57: Programmieren Der Automatischen Abschaltfunktion

    5.4. PROGRAMMIEREN DER AUTOMATISCHEN ABSCHALTFUNKTION >2s Automatisches Abschalten ein- (ON) oder ausgeschaltet (OFF). E i n s t e l l e n d e r Betriebsdauer: 5, 10 oder 15 mn. >2s 5.5. ANZEIGE DER GERÄTEPARAMETER >2s Seriennummer Gerätekonfiguration MEMMRCLR °C°F °...

  • Página 58: Allgemeine Technische Daten

    6. ALLGEMEINE TECHNISCHE DATEN 6.1. REFERENZ BEDINGUNGEN Einflussgröße Referenzwerte Temperatur 23 ± 3 °C Relative Feuchte 45 bis 55 % r.F. Spannungsversorgung 6 V ± 0,2 V Externe Spannung an den Buchsen des Testwiderstands keine Induktivität des Testwiderstands keine Elektrische Feldstärke keine Magnetische Feldstärke <...

  • Página 59: Technische Daten Der Strommessung Im Messwiderstand

    6.4. TECHNISCHE DATEN DER STROMMESSUNG IM MESSWIDERSTAND 5,00 – 40,0 – 0,400 – 4,00 – Messbereich 39,99 mA 399,9 mA 3,999 A 11,00 A 10 mA 100 mA Auflösung 1 mA 10 mA Genauigkeit ± 0,5% ± 2 D ± 0,5% ± 1 D 6.5.

  • Página 60: Umweltbedingungen

    Die Betriebsdauer hängt von den Messbereichen ab. Anzahl Messungen (1) Messbereich 10 A Messbereich 1 A 3 500 Messbereich 100 mA 4 500 Messbereich 10 mA 5 000 G e r ä t i n S t a n d b y o d e r Betriebsdauer 4 bis 6 Monate ausgeschaltet (1) ausgehend von 5 Sek.

  • Página 61: Wartung

    Es wird mindestens eine einmal jährlich durchgeführte Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux Niederlassung oder den Händler in Ihrem Land. 7.1.5. AKTUALISIERUNG DES GERÄTEPROGRAMMS Chauvin Arnoux ist ständig darauf bedacht, bestmögliche Leistungen zu erbringen und technische...

  • Página 62: Garantie

    Bereitstellungsdatum des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). 9. BESTELLANGABEN C.A 6240 ........................P01.1432.00 Das C.A 6240 wird in einem Karton mit Zubehörtasche geliefert. Inhalt: Satz mit 2 Kelvin-Klemmen (10 A, Kabel 3 m), Netzkabel (2 m), Optisches USB-Anschlusskabel, Software „Microhmview“,...
  • Página 63 La categoria di misura I corrisponde alle misurazioni effettuate su circuiti non collegati direttamente  alla rete. Avete appena acquistato un microhmmetro C.A 6240 e vi ringraziamo della vostra fiducia. Per ottenere le migliori prestazioni dal vostro apparecchio: leggete attentamente il presente libretto di funzionamento ...
  • Página 64 Verificare che il commutatore sia posizionato su OFF prima di collegare la presa rete per ricaricare la batteria dell’apparecchio. Non immergere il microhmmetro C.A 6240. Utilizzare accessori d’allacciamento la cui categoria di sovratensione e la tensione di servizio sono superiori o uguali a quelle dell’apparecchio di misura (50 V Cat. III).
  • Página 65 INDICE 1. PRESENTAZIONE ........................66 2. CARICA BATTERIA ........................68 3. MISURA DI RESISTENZA ......................69 .1. Misura di debolissimo valore ...................70 .. Misure ripetitive ........................71 .. Messaggi d’errore ......................71 4. MEMORIZZAZIONE DEI RISULTATI ...................73 .1 Memorizzazione .........................7 .. Rilettura memoria ......................7 .. Soppressione memoria ....................7 ..

  • Página 66: Presentazione

    1. PRESENTAZIONE...
  • Página 67 Il Microhmmetro C.A 6240 è un apparecchio di misura portatile destinato alla misura di debolissimi valori di resistenze. Viene presentato in un contenitore per cantiere. Viene alimentato da una batteria ricaricabile con caricatore integrato. Funzioni di misura resistenza Messa in opera...

  • Página 68: Carica Batteria

    2. CARICA BATTERIA Charge Capacità corrente della Charge batteria espressa in %. Durata della carica: 3 h 30 Iniziare caricando completamente la batteria al primo utilizzo. Sul calibro 10 A, l’autonomia è di 1 h 20 circa. Quindi è preferibile caricare la batteria prima d’avviare una campagna di misura.

  • Página 69: Misura Di Resistenza

    3. MISURA DI RESISTENZA 1) Allacciare i 2 cavi sui 4 morsetti di misura, poi le 2 pinze Kelvin sull’oggetto da testare. Quest’ultimo dovrà essere fuori tensione.   SET-UP Ω 10mA 400 Ω 2) Posizionare il commutatore su 10mA 400W –...

  • Página 70: Misura Di Debolissimo Valore

    ...oppure disinserire una delle 2 pinze. Nei due casi, l’ultima Se la misura è bloccata dal disinserimento misura effettuata viene di una pinza, basta inserirle nuovamente visualizzata come pure su un nuovo oggetto per avviare una HOLD HOLD il simbolo nuova misura, senza premere il tasto START/STOP.

  • Página 71: Misure Ripetitive

    3.2. MISURE RIPETITIvE  START/STOP  Allacciare le pinze sul primo oggetto da misurare. La misura si avvia automaticamente. Rimuovere le pinze, la misura si blocca e il risultato si visualizza. Allacciare le pinze sul HOLD secondo oggetto da misurare. La misura si riavvia automaticamente.

  • Página 72: Superamento Del Calibro

     ...premere il bottone START/ STOP è senza effetto, la misura è impossibile. S o p p r i m e re l a t e n s i o n e p e r effettuare la misura. START/STOP Se si applica una tensione s u p e r i o re a 2 0 V f r a i morsetti C1 e C2, il fusibile HOLD...

  • Página 73: Memorizzazione Dei Risultati

    4. MEMORIZZAZIONE DEI RISULTATI Lo stoccaggio dei dati viene organizzato in oggetti (OBJ.): ciascuno può contenere vari test (TEST). OBJ. corrisponde all’oggetto testato ed ogni test corrisponde ad una misura effettuata su quest’oggetto. L’apparecchio può stoccare 100 misure. 4.1 MEMORIZZAZIONE ...

  • Página 74: Rilettura Memoria

    4.2. RILETTURA MEMORIA Occorre innanzitutto bloccare la misura premendo il bottone START/STOP.  Per cambiare l’oggetto. Per rileggere tutti i test contenenti OBJ. TEST una registrazione.  µ Per uscire dalla funzione di rilettura memoria. 4.3. SOPPRESSIONE MEMORIA Per sopprimere una registrazione (rilettura memoria o no): ...

  • Página 75: Trasferimento Dei Dati Su Pc

     HOLD OBJ. TEST OBJ. TEST µ Ω START/STOP La registrazione automatica viene Ad ogni nuova misura, il numero del test viene attivata. incrementato e la misura viene registrata.  Per bloccare la registrazione automatica, premere il bottone START/STOP. START/STOP 4.6.

  • Página 76: Altre Funzioni (Set-Up)

    5. ALTRE FUNZIONI (SET-UP) SET-UP SET-UP Ω 10mA Ω 10mA 4000m Ω 100mA 400m Ω Ω 4000µ Ω Charge 5.1. SOPPRESSIONE COMPLETA DELLA MEMORIA >2s >2s 5.2. PROGRAMMAZIONE DELL’ORA >2s Per modificare Per modificare >2s l’ora i minuti 5.3. PROGRAMMAZIONE DELLA DATA >2s Per scegliere il formato della data: ggmm...

  • Página 77: Programmazione Del Tempo Di Bloccaggio Automatico

    5.4. PROGRAMMAZIONE DEL TEMPO DI BLOCCAGGIO AUTOMATICO >2s Per scegliere lo spegnimento automatico selezionare “ON”, altrimenti “OFF”. P e r r e g o l a r e d u r a t a funzionamento: 5, >2s 10 o 15 mn. 5.5.

  • Página 78: Caratteristiche

    6. CARATTERISTICHE 6.1. CONDIZIONI DI RIFERIMENTO Grandezze d’influenza valori di riferimento Temperatura 23 ± 3 °C Umidità relativa 45 a 55 % UR Tensione d’alimentazione 6 V ± 0,2 V Tensione esterna presente ai morsetti della resistenza sotto test nulla Induttanza della resistenza sotto test nulla Campo elettrico...

  • Página 79: Caratteristiche Delle Misure Di Tensione Ai Morsetti Della Resistenza Misurata

    6.4. CARATTERISTICHE DELLE MISURE DI TENSIONE AI MORSETTI DELLA RESISTENZA MISURATA 5,00 – 40,0 – 0,400 – 4,00 – Campo di misura 39,99 mA 399,9 mA 3,999 A 11,00 A Risoluzione 10 mA 100 mA 1 mA 10 mA Precisione ±...

  • Página 80: Condizioni Ambientali

    L’autonomia è in funzione dei calibri utilizzati Numero delle misure (1) Calibro 10 A Calibro 1 A 3 500 Calibro 100 mA 4 500 Calibro 10 mA 5 000 Apparecchio in standby o Autonomia: da 4 a 6 mesi fermo (1) stabilito per misure di una durata di 5 s ogni 25 s.

  • Página 81: Manutenzione

    Come tutti gli apparecchi di misura o di prova, è necessaria una verifica periodica. Vi consigliamo almeno una verifica annuale dell’apparecchio. Per le verifiche e calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (ragguagli ed estremi su domanda), alla filiale Chauvin Arnoux o all’agente del vostro paese.

  • Página 82: Garanzia

    9. PER ORDINARE C.A 6240 ........................P01.1432.00 Il C.A 6240 viene fornito in una scatola di cartone con una sacca per trasportare i seguenti accessori: un set di 2 pinze Kelvin 10 A con cavo lungo 3 m, un filo d’alimentazione rete lungo 2 m, un cavo di comunicazione ottica/USB, il software “Microhmview”,...
  • Página 83 La categoría de medida I corresponde a las medidas realizadas en los circuitos no conectados  directamente a la red. Usted acaba de adquirir un micróhmetro C.A 6240 y le agradecemos su confianza. Para obtener el mejor servicio con su aparato: lea detenidamente el presente manual de instrucciones ...

  • Página 84: Precauciones De Uso

    Comprobar que el interruptor esté en la posición OFF antes de conectar con la red para recargar la batería del aparato. No sumergir el micróhmetro C.A 6240. Utilizar accesorios de conexión cuya categoría de sobretensión y tensión de servicio sean superiores o iguales a las del aparato de medida (50 V Cat III). Utilizar sólo accesorios que cumplan con las normas de seguridad (IEC 61010-2-031).
  • Página 85 ÍNDICE 1. PRESENTACIÓN ..........................86 2. CARGA DE LA BATERÍA ......................88 3. MEDIDA DE LA RESISTENCIA ....................89 .1. Medida de muy bajo valor ....................90 .. Medidas repetitivas ......................91 .. Mensajes de error ......................91 4. MEMORIZACIÓN DE LOS RESULTADOS ..................93 .1 Memorización ........................9 ..

  • Página 86: Presentación

    1. PRESENTACIÓN...
  • Página 87 El micróhmetro C.A 6240 es un aparato de medida portátil que se usa para medir valores muy bajos de resistencias. Se presenta en una carcasa robusta y estanca. Está alimentado por una batería recargable con cargador integrado. Funciones de medida...

  • Página 88: Carga De La Batería

    2. CARGA DE LA BATERÍA Charge Capacidad corriente de Charge la batería expresada en Duración de la carga: 3 Empezar por cargar completamente la batería antes de la primera utilización. En el calibre 10 A, la autonomía es de aproximadamente 1 h 20. Es pues preferible cargar la batería antes de emprender una campaña de medidas.

  • Página 89: Medida De La Resistencia

    3. MEDIDA DE LA RESISTENCIA 1) Conectar los 2 cables a los 4 terminales de medida y las 2 pinzas Kelvin al objeto que va a probar. Este último debe estar apagado.   SET-UP Ω 10mA 400 Ω 2) Poner el interruptor en la posición 10mA 400W –...

  • Página 90: Medida De Muy Bajo Valor

    ...o desconectar una de las 2 pinzas. E n l o s d o s c a s o s , Si se para la medida por la desconexión se visualiza la última de una pinza, basta con volver a conectar m e d i d a r e a l i z a d a las pinzas a un nuevo objeto para iniciar HOLD...

  • Página 91: Medidas Repetitivas

    3.2. MEDIDAS REPETITIvAS  START/STOP  Conectar las pinzas al primer objeto que va a medir. La medida se inicia automáticamente. Quitar las pinzas, la medida se para y se visualiza el resultado. Conectar las pinzas HOLD al segundo objeto que va a medir. Se inicia de nuevo la medida automáticamente.

  • Página 92: Exceso De Calibre

     ...pulsar el botón START/STOP no sirve de nada, la medida es imposible. Suprimir la tensión para realizar la medida. START/STOP Si se aplica una tensión superior a 20 V entre los terminales C1 y C2, se destruye el fusible ubicado HOLD >...

  • Página 93: Memorización De Los Resultados

    4. MEMORIZACIÓN DE LOS RESULTADOS El almacenamiento de los datos se organiza en objetos (OBJ.), cada uno pudiendo contener varias pruebas (TEST). OBJ. corresponde al objeto probado y cada prueba corresponde a una medida realizada a este objeto. El aparato puede almacenar 100 medidas. 4.1 MEMORIZACIÓN ...

  • Página 94: Lectura De La Memoria

    4.2. LECTURA DE LA MEMORIA Ante todo, parar la medida pulsando el botón START/STOP.  Para cambiar de objeto. Para leer todas las pruebas que OBJ. TEST contienen un registro.  µ Para salir de la función de lectura de la memoria. 4.3.

  • Página 95: Transferencia De Los Datos Al Pc

     HOLD OBJ. TEST OBJ. TEST µ Ω START/STOP El registro automático está activado. A cada nueva medida, el número de la prueba se incrementa y la medida se registra.  Parar el registro automático, pulsar el botón START/STOP. START/STOP 4.6.

  • Página 96: Otras Funciones (Set-Up)

    5. OTRAS FUNCIONES (SET-UP) SET-UP SET-UP Ω 10mA Ω 10mA 4000m Ω 100mA 400m Ω Ω 4000µ Ω Charge 5.1. BORRADO COMPLETO DE LA MEMORIA >2s >2s 5.2. PROGRAMACIÓN DE LA HORA >2s Para modificar Para modificar >2s los minutos la hora 5.3.

  • Página 97: Programación Del Tiempo De Parada Automática

    5.4. PROGRAMACIÓN DEL TIEMPO DE PARADA AUTOMáTICA >2s Para elegir paro automático (ON) o no (OFF). P a r a a j u s t a r l a d u r a c i ó n d e funcionamiento: 5, >2s 10 o 15 min.

  • Página 98: Características

    6. CARACTERÍSTICAS 6.1. CONDICIONES DE REFERENCIA Magnitudes de influencia valores de referencia Temperatura 23 ± 3 °C Humedad relativa de 45 a 55 % HR Tensión de alimentación 6 V ± 0,2 V Tensión externa presente en los bornes de la resistencia bajo nula prueba Inductancia de la resistencia bajo prueba...

  • Página 99: Características De Las Medidas De La Corriente Que Circula En La Resistencia Medida

    6.4. CARACTERÍSTICAS DE LAS MEDIDAS DE LA CORRIENTE qUE CIRCULA EN LA RESISTENCIA MEDIDA 5,00 – 40,0 – 0,400 – 4,00 – Campo de medida 39,99 mA 399,9 mA 3,999 A 11,00 A 10 mA 100 mA Resolución 1 mA 10 mA Precisión ±...

  • Página 100: Condiciones De Entorno

    La autonomía depende de los calibres utilizados Número de medidas (1) Calibre 10 A Calibre 1 A 3 500 Calibre 100 mA 4 500 Calibre 10 mA 5 000 Aparato en modo suspensión autonomía de 4 a 6 meses o apagado (1) establecido para medidas de una duración de 5 s todos los 25 s.

  • Página 101: Mantenimiento

    Con el deseo permanente de proporcionar el mejor servicio prestado en rendimientos y evolución técnica, Chauvin Arnoux le ofrece la posibilidad de actualizar el software integrado en el aparato (firmware) descargando gratuitamente la nueva versión disponible en nuestro sitio Internet.

  • Página 102: Garantía

    9. PARA PEDIDOS C.A 6240 ........................P01.1432.00 El C.A 6240 se suministra en una caja de cartón con una bolsa de transporte de accesorios que contiene: un juego de 2 pinzas Kelvin 10 A con cable de 3 m, un cable de alimentación de red de 2 m,...
