MANUALE DI INSTALLAZIONE
INSTALLATION MANUAL
MANUEL D'INSTALLATION
INSTALLATIONSANWEISUNG
MANUAL DE INSTALACIÓN
РУКОВОДСТВО ПО УСТАНОВКЕ
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
安装手册

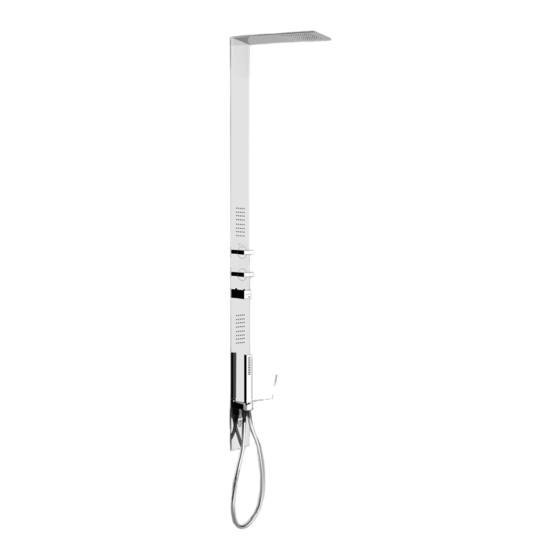

Art. 39808
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
Publicidad
Manuales relacionados para Gessi 39808
Resumen de contenidos para Gessi 39808
- Página 1 MANUALE DI INSTALLAZIONE INSTALLATION MANUAL MANUEL D’INSTALLATION INSTALLATIONSANWEISUNG MANUAL DE INSTALACIÓN РУКОВОДСТВО ПО УСТАНОВКЕ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ 安装手册 Art. 39808 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Página 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言...
- Página 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Contenuto della confezione: Contenido de la caja: A - Piastra in finitura A - Placa de acabado B - Raccordo filettato per soffione B - Unión roscada para pomo de ducha C - Dado di fissaggio C - Tuerca de fijación...
- Página 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Utensili necessari per l’installazione - Tools for installation - Outils nécessaires pour l’installation - Für die Installation notwendige Werkzeuge - Herramienta necesaria para la instalación - Инструмент, необходимый...
- Página 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
- Página 6 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa affidabilità. - Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
- Página 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento della treccia ed il conseguente scoppio del flessibile. - Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage and subsquent flexible burst.
- Página 8 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
- Página 9 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dati tecnici del miscelatore: - Pressione minima d’esercizio 0,5 bar - Pressione massima d’esercizio 5 bar - Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia l’installazione di riduttori di pressione) - Blocco di sicurezza a 38 °C - Temperatura minima di esercizio in entrata nel miscelatore 3 °C - consigliata 15 °C - FREDDA...
- Página 10 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Minimale Betriebstemperatur am Eingang der Mischbatterie 3 °C - empfehlenswert 15 °C - KALT - Maximale Betriebstemperatur am Eingang der Mischbatterie 80 °C - empfehlenswert 65 °C - WARM - Empfohlenes Thermodifferential 50 °C - Sicherheitssystem zum Unterbrechen der Wasserabgabe, sollte eine der beiden Wasserzuleitungen ausfallen Funktionstätigkeit:...
- Página 11 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 - Σύστημα ασφαλείας με εμπλοκή της παροχής σε περίπτωση απουσίας του ενός από τα δύο νερά Λειτουργία: - Είτε με θερμοσίφωνες αερίου είτε ηλεκτρικούς συσσώρευσης - Κεντρικές...
- Página 12 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
- Página 13 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 1 Fig. 2 Ch. 19 mm Fig. 3 Blu / Blue Rosso / Red Ch. 14 mm...
- Página 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione Fig. 1 - Togliere la protezione in plastica dal corpo incasso. Fig. 2-3 - Svitare i tappi di collaudo dal blocco inferiore del corpo incasso e procedere con il collegamento dei flessibili di alimentazione, provenienti dal blocco centrale del corpo incasso, seguendo le indicazioni riportate in figura.
- Página 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 4 Fig. 5 Fig. 6 Superficie piastrellata Tiled surface Surface carrelée Geflieste Oberfläche Superficie con baldosas Облицованная плиткой поверхность Επιφάνεια με πλακάκια 贴瓷砖表面...
- Página 16 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Fig. 4 - Togliere le protezioni in plastica dal corpo incasso. Fig. 5-6 - Aiutandosi con un metro rilevare la distanza tra il fondo interno della protezione in plastica e la superficie piastrellata della parete.
- Página 17 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Εγκατασταση (συνεχίζεται...) Εικ. 4 - Βγάλτε τις πλαστικές προστασίες από το σώμα εντοιχισμού. Εικ. 5-6 - Με τη βοήθεια ενός μέτρου μετρήστε την απόσταση μεταξύ του εσωτερικού πάτου της πλαστικής προστασίας...
- Página 18 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 76mm ÷...
- Página 19 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Kit prolunga (L) In base alla profondità di incasso rilevata individuare i componenti del kit prolunga da installare sul comando di regolazione della temperatura (tutti i componenti descritti di seguito sono in dotazione all’interno della confezione): - da 76mm a 83mm: utilizzare la prolunga da 14,2mm e la vite da 10mm;...
- Página 20 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Κιτ προέκτασης (L) Σύμφωνα με το βάθος εντοιχισμού που έχει εντοπιστεί προσδιορίστε τα εξαρτήματα του κιτ προέκτασης που πρέπει να εγκατασταθεί στην εντολή ρύθμισης της θερμοκρασίας (όλα τα εξαρτήματα που περιγράφονται παρακάτω...
- Página 21 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 7 2,5 mm Installazione (continua...) Fig. 7 - Posizionare la prolunga sul comando per la regolazione della temperatura e bloccarne la posizione con l’apposita vite in dotazione.
- Página 22 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 8 Superficie piastrellata Tiled surface Surface carrelée Geflieste Oberfläche Superficie con baldosas Облицованная плиткой поверхность Επιφάνεια με πλακάκια 贴瓷砖表面 Fig. 9 Fig. 10...
- Página 23 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Fig. 8-9-10 - In base alla profondità di incasso rilevata (X), tagliare della stessa lunghezza la parte inferiore della protezione in plastica. Inserire la stessa sulla base del corpo incasso e siliconare completamente il perimetro di congiunzione garantendo così...
- Página 24 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Ch.
- Página 25 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Fig. 11-12-13 - Individuare sulla piastra in finitura (A) il gancio di sostegno regolabile ed in base alla profondità di incasso (X), ricavata in precedenza, posizionare il gancio ad una distanza (K) dalla piastra compresa tra 7mm e 27mm.
- Página 26 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 14 Fig. 15...
- Página 27 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Fig. 14-15 - Collegare il flessibile di alimentazione dei soffioni laterali, proveniente dal corpo incasso, all'attacco centrale del raccordo posizionato sulla piastra in finitura. Installation (continues...) Fig.
- Página 28 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 16 Fig. 17 Ch. 17 mm Fig. 18 APRIRE OPEN Max 5 Bar Fig. 19 Fig. 21 Fig. 22 Fig. 20 Ch. 17 mm...
- Página 29 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Fig. 16 - Aprire la rete idrica di alimentazione. Fig. 17-18 - Inserire la chiave esagonale (E) sul comando di regolazione della portata ed aprirlo. Fig.
- Página 30 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 23 Fig. 24 Ch. 8 mm Ch. 4 mm 3 mm Fig. 25...
- Página 31 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione (continua...) Chiudere la rete idrica di alimentazione. Fig. 23 - Togliere il tappo di collaudo dal corpo incasso inferiore. Fig. 24 - Avvitare i componenti di supporto della presa acqua (O2). Fig.
- Página 32 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 26 Fig. 27 Fig. 29 “Clack” O-ring Fig. 28...
- Página 33 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione delle parti esterne Fig. 26-27-28 - Posizionare la piastra di finitura (A) mantenendo i corretti riferimenti e, aiutandosi con una livella a bolla d’aria, orientare la piastra in posizione perfettamente verticale. Nel caso la piastra non risulti perfettamente verticale è...
- Página 34 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 30 Fig. 31 6 mm 2,5 mm Fig. 32 Guarnizione filtro Filter washer Jointe filtre Filterdichtung Junta-filtro Уплотнительная прокладка фильтра...
- Página 35 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione delle parti esterne (continua...) Fig. 30 - Avvitare il raccordo della presa acqua (O1) al corpo incasso. ATTENZIONE: non stringere con troppa forza il raccordo contro la piastra o quest'ultima potrebbe piegarsi. Fig.
- Página 36 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 33 Fig. 34 Fig. 35 Fig. 36 90° 2,5 mm...
- Página 37 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 37 Fig. 38 2,5 mm Fig. 39 2,5 mm 2,5 mm...
- Página 38 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione delle parti esterne (continua...) Fig. 33-34 - Posizionare i supporti per le maniglie di comando in modo che la linea di riferimento sia rivolta verso l'alto.
- Página 39 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 ВАЖНО: для корректной установки ручек необходимо ориентировать отверстие для установочного винта налево. Τοποθέτηση των εξωτερικών μερών (συνεχίζεται…) Εικ. 33-34 - Τοποθετήστε τις βάσεις για τις λαβές εντολής έτσι ώστε η γραμμή αναφοράς να είναι στραμμένη προς...
- Página 40 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Fig.
- Página 41 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione delle parti esterne (continua...) Fig. 40 - Svitare il tappo di collaudo dal corpo incassato nella parete. Fig. 41 - Avvitare A MANO il raccordo filettato per soffione (B), orientandolo come illustrato in figura. Fig.
- Página 42 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Εικ. 42-43-44 - Προσδιορίστε το απαραίτητο μήκος για το ρακόρ που προεξέχει από τον τοίχο λαμβάνοντας υπόψη την επιφάνεια με πλακάκια του μπάνιου, στη συνέχεια ξεβιδώστε το ρακόρ και κόψτε το τμήμα που πλεονάζει.
- Página 43 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 46 Fig. 47 Fig. 48 Ch. 29 mm...
- Página 44 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione del soffione Fig. 46-47 - Avvicinare il soffione (D) alla parete posizionando il raccordo di alimentazione al centro del soffione stesso e facendo attenzione al corretto accoppiamento del soffione con la piastra in finitura. Fig.
- Página 45 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 49 Fig. 50 3 mm Fig. 51...
- Página 46 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione del soffione (continua...) Fig. 49-50-51 - Nel caso in cui il soffione non risulti essere allineato con il pavimento, ma tenda ad essere inclinato verso il basso, è possibile effettuare una regolazione interna per ovviare a questo difetto di installazione. Movimentare i grani per aumentare l’incidenza verso l’alto del soffione.
- Página 47 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 52 2 mm Fig. 53 Usare canapa o teflon Use hemp or teflon Employer chanvre ou teflon Benutzen Sie Hanf oder Teflon Usar cáñamo o teflón Используйте...
- Página 48 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Installazione del soffione (continua...) Fig. 52 - Chiudere almeno uno dei grani di fissaggio posti sul dado in modo da evitare che quest'ultimo si sviti col tempo.
- Página 49 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 55 Fig. 56 Installazione delle parti esterne (continua...) Fig. 55 - Togliere la chiave di installazione. Fig. 56 - Posizionare il fermo di regolazione della temperatura (H) sulla piastra di finitura inserendo correttamente i perni di centraggio e mantenendo la serigrafia rivolta verso l’alto.
- Página 50 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 вставляя центровочные штифты, сериграфией вверх. Τοποθέτηση των εξωτερικών μερών (συνεχίζεται…) Εικ. 55 - Βγάλτε το κλειδί εγκατάστασης. Εικ. 56 - Τοποθετήστε το στοπ ρύθμισης της θερμοκρασίας (H) επάνω στην πλάκα φινιρίσματος εισάγοντας σωστά...
- Página 51 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 57 Fig. 58 38°C APRIRE OPEN Fig. 59 Fig. 60 Ch. 17 mm...
- Página 52 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Fig. 61 Fig. 62 38°C Fig. 63 2,5 mm...
- Página 53 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 Regolazione del blocco di sicurezza della temperatura Fig. 57-58 - Aprire la rete idrica di alimentazione ed avviare l’erogazione ruotando la maniglia che regola la portata.
- Página 54 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 vermindert, indem man die Steuerung im Uhrzeigersinn dreht. Abb. 61-62-63 - Sobald man die Wassertemperatur auf 38°C eingestellt hat, installiert man den Steuergriff (N) in seiner Halterung. Sich über eine korrekte Fluchtung vergewissern und diese Stellung mit dem dazugehörigen Fixierungsstift blockieren.
- Página 55 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装 温度安全组件调节 图57-58 - 开启供水网管，转动水流调节手柄，使喷淋器出水。采用一个普通温度计测量出水处水温。 建议将条件温度安全组件温度至30°C，所以如果测量温度偏离这个建议温度请按照下列程序进行相宜的校验。 图59-60 - 使用配件中提供的扳手（E）转动水温控制装置，直至出水温度达到38°C。 逆时针旋转手柄将增加温度而顺时针旋转手柄将降低温度。 图61-62-63 - 将水温调至38°C后，将温度调节手柄（N）安装于相应的支座上。确认手柄实现正确对位后，使用 相应的固定销固定手柄。最后插入装饰盖。 重要： 要保证手柄正确安装，需确保标示的参照准确按照图中定位以及相应的对中销处于上部并且固定销位于下 部。...
- Página 56 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Comando per la regolazione della temperatura - Temperature adjustment control - Commande pour le réglage de la température - Steuerung für die Temperatureinstellung - Mando para la regulación de la temperatura - Регулятор температуры - Εντολή...
- Página 57 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 < 38° C > 38° C 38° C PUSH Comando per la regolazione della temperatura Quando la maniglia per la regolazione della temperatura è in posizione di riposo l’acqua viene erogata a 38°C. Per diminuire la temperatura ruotare la maniglia verso destra.
- Página 58 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Регулятор температуры Когда ручка для регулировки температуры находится в исходном положении, вода подается при температуре 38°C. Для снижения температуры поверните ручку вправо. Для повышения температуры сверх...
- Página 59 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Comando per la regolazione della portata Ruotando la maniglia per la regolazione della portata in senso antiorario si avvia l’erogazione dell’acqua. L’intensità del flusso sarà proporzionale alla rotazione della maniglia (per esempio a 90° rispetto alla condizione di riposo si otterrà...
- Página 60 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Mando para la regulación del caudal Girando la maneta para la regulación del caudal en el sentido contrario a las agujas del reloj empieza la erogación del agua.
- Página 61 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO - ИСПОЛЬЗОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行...
