Dual XDC100BT Manual Del Instalación/Usuario
Dual XDC100BT Manual Del Instalación/Usuario

Dual XDC100BT Manual Del Instalación/Usuario

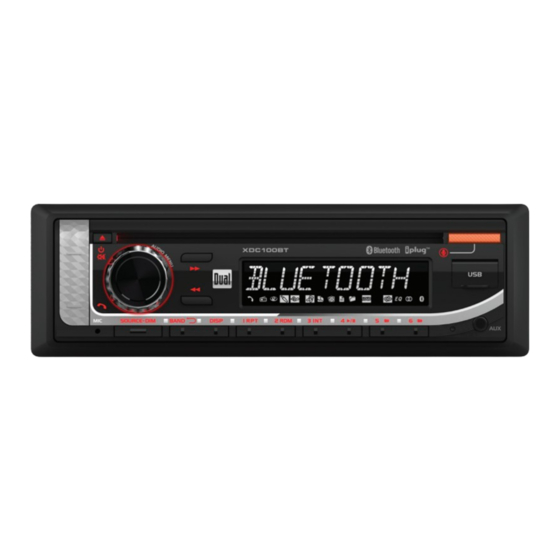

Receptor am / fm con bluetooth y placa frontal fija

Publicidad

Enlaces rápidos

XDC100BT
MANUAL DEL INSTALACIÓN/USUARIO
Receptor AM / FM con Bluetooth y Placa Frontal Fija

Publicidad

loading

Resumen de contenidos para Dual XDC100BT

  • Página 1 XDC100BT MANUAL DEL INSTALACIÓN/USUARIO Receptor AM / FM con Bluetooth y Placa Frontal Fija...
  • Página 2 XDC100BT INSTALACIÓN Preparación Leer el manual completo antes de la instalación. Antes de comenzar • Desconectar el terminal negativo de la batería. Consultar a un técnico calificado para obtener más instrucciones. • Evitar instalar la unidad donde pudiera estar sujeta a altas temperaturas, tales como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración...
  • Página 3 XDC100BT INSTALACIÓN Diagrama de cableado Conector de Antena AZUL Encendido remoto Conectar a amplificador o antena de potencia NEGRO Masa Conectar a masa del chasis del vehículo ROJO Accesorio Conectar a circuito de encendido o fuente de 12 voltios conmutada...
  • Página 4 XDC100BT FUNCIONAMIENTO Ubicaciones del control Eject Presintonía 4 / Reproducción / Pausa Volumen Presintonía 3 / Intro Sintonía / pista arriba Presintonía Aleatorio Sintonía / pista abajo Presintonía Repetir Control de voz Pantalla Puerto USB Banda / Volver Entrada auxiliar...
  • Página 5 CD o se conecte un dispositivo USB. Entrada auxiliar El XDC100BT ofrece un puerto de entrada auxiliar de 3,5 mm en el panel frontal de la unidad para conectar un dispositivo de audio, un reproductor de MP3, etc.
  • Página 6 XDC100BT FUNCIONAMIENTO Menú de configuración Mantener presionado la perilla del volumen durante más de 3 segundos para acceder al menú de configuración. Presionar momentáneamente la perilla del volumen para seleccionar entre las funciones del menú y girar la perilla del volumen hacia la izquierda/derecha para ajustar o activar la función deseada.
  • Página 7 2 segundos, luego presione DISP para guardar 18 emisoras de FM y 12 de AM de forma automática. Escanear estaciones Presionar PS para recordar cada emisora predeterminadas predeterminadas que almacena en la memoria en cada banda. (Disponible solo con la aplicación Dual Smart Remote).
  • Página 8 XDC100BT FUNCIONAMIENTO Funcionamiento del reproductor de CD Insertar CD Con la etiqueta hacia arriba, insertar un CD tamaño estándar en la ranura para CD. El mismo comenzará a reproducirse automáticamente. Expulsar CD Presionar EJECT para expulsar el CD. La unidad cambiará...
  • Página 9 XDC100BT FUNCIONAMIENTO Funcionamiento del Archivos MP3 Reproducir un CD MP3 Cuando se inserta por primera vez un disco codificado MP3, aparecerá la palabra "DISC READ" en la pantalla. Dependiendo de la cantidad de archivos y carpetas, esto puede llevar varios segundos.
  • Página 10 XDC100BT FUNCIONAMIENTO Funcionamiento del Archivos MP3 Compatibilidad de Los siguientes tipos de discos/archivos son compatibles: medios • CD-ROM (ISO), CD-R, CD-RW • CD-DA • Datos MP3 Los siguientes tipos de discos/archivos no son compatibles: • Archivos que están protegidos por DRM (Digital Rights Management, Gestión de derechos digitales).
  • Página 11 XDC100BT FUNCIONAMIENTO Funcionamiento del Archivos MP3 Información Un buffer interno proporciona ESP (Electronic Skip adiciona de MP3 Protection) para eliminar virtualmente saltar. Cuando se reproduzca un disco grabado con archivos de audio regulares (CD-DA o .WAV) y archivos MP3, la unidad solo reproducirá...
  • Página 12 XDC100BT FUNCIONAMIENTO Funcionamiento USB Conectar un dispositivo Para reproducir archivos MP3 desde la mayoría de los USB (se vende por dispositivos USB de almacenamiento masivo, alinear el separado) conector USB e insertar el dispositivo al puerto USB de la unidad.
  • Página 13 XDC100BT FUNCIONAMIENTO Funcionamiento USB Mostrar información Cuando se accede a un archivo, se mostrará el reloj y el tiempo transcurrido. Presione DISP momentáneamente para seleccionar beween título de la canción, artista, nombre de archivo, nombre de carpeta, el número de pista y el reloj o el tiempo transcurrido.
  • Página 14 XDC100BT FUNCIONAMIENTO Funcionamiento USB Admisión de caracteres Cantidad máxima de caracteres • Nombre de pista – Máximo 32 caracteres • Nombre de directorio – Máximo 32 caracteres • *Título de canción – Máximo 32 caracteres • *Nombre de artista – Máximo 32 caracteres * Solo se mostrarán el título de la canción y el nombre del...
  • Página 15 XDC100BT FUNCIONAMIENTO Funcionamiento USB Información adicional Solo pueden reproducirse archivos MP3 con extensión de MP3 de nombre de archivo (.mp3). No intentar reproducir archivos que no sean MP3 con la extensión MP3. Tasa de frecuencia de 8kHz ~ 48kHz muestreo MP3...
  • Página 16 Bluetooth. Para obtener más detalles, leer el manual de su dispositivo. El nombre del dispositivo es "DUAL BT" El código de ac ceso de Bluetooth es "1234" Nota: Si el código de acceso "1234" no empareja su dispositivo con el receptor, use el código de acceso "0000".
  • Página 17 XDC100BT FUNCIONAMIENTO Functionamiento Bluetooth® Lista de llamadas Presione SELECT desde el modo Bluetooth para ver recientes las últimas llamadas realizadas, recibidas o perdidas mientras está conectado a la unidad principal. Gire la perilla de volumen para desplazarse a través de los números de teléfono recientes.
  • Página 18 XDC100BT FUNCIONAMIENTO Functionamiento Bluetooth® Funcionamiento de audio continuo La unidad admite audio continuo inalámbrico A2DP (perfil de distribución de audio avanzado) desde el dispositivo móvil Bluetooth directamente a la unidad principal. También se puede controlar la música desde el panel frontal de la unidad principal usando AVRCP (perfil de control remoto de audio y video).
  • Página 19 App Inteligente de Control Remoto para Dual iPlug P2 Use el App Inteligente de Control Remoto para Dual iPlug P2 en un teléfono inteligente Apple o Android para controlar el receptor vía Bluetooth. Cambie la modalidad, la estación, la canción, el volumen, y la configuración directamente...
  • Página 20 Un pequeño Dual Electronics Corp. le garantiza al ajuste de algún control puede ahorrarle comprador original que este producto un llamado al servicio técnico.
  • Página 21 XDC100BT FUNCIONAMIENTO Conformidad con la FCC Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que puede causar funcionamiento no deseado.
  • Página 22 XDC100BT FUNCIONAMIENTO Especificaciones Respuesta de frecuencia: 20Hz-20kHz Reproductor de CD Separación de canal @ 1kHz: >60dB Conversor D/A: 1 Bit Rango de sintonía: 87.5MHz-107.9MHz Sintonizador de FM Sensibilidad útil: 8.5dBf 50 dB de sensibilidad de silencio: 10dBf Separación de estéreo @ 1kHz: >30dB...
  • Página 23 XDC100BT FUNCIONAMIENTO Resolución de problemas Problema Causa Acción Cable amarillo sin conexión o con voltaje incorrecto. Chequear conexión de voltaje La unidad no enci- Cable rojo sin conexión o (11~16VDC) ende (sin energía) con voltaje incorrecto Cable negro sin conexión Chequear conexión a tierra...
  • Página 24 Dual Electronics Corp. Llamada gratuita: 1-866-382-5476 Lunes-Viernes 9AM-5PM, hora del este www.dualav.com ©2023 Dual Electronics Corp. Todos los derechos reservados. Otras marcas registradas y nombres comerciales son de sus respectivos propietarios. NSA0123-V01...
