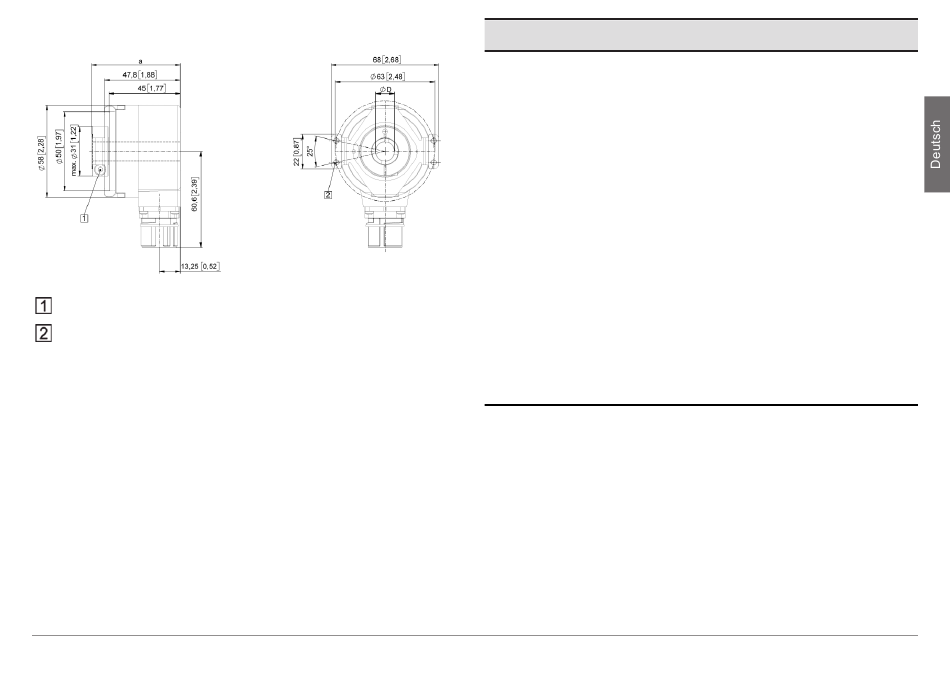

Flansch mit Statorkupplung
SW 3
für (4x) M3 Schraube
BA Sendix® 58xxFS2 / 58xxFS3 - R60049.0009 - 03
Montageanforderungen
Stellen Sie bei der Montage sicher, dass
• Die Drehmomentstütze im nicht vorgespannten Zustand mit
zwei Muttern M4 auf einer Gewindestange M4 befestigt ist.
• Die Gewindestange und die Muttern gegen Lösen gesichert
sind. Achten Sie auf eine ausreichende Stabilität der Befes-
tigung am Motor.
• Die Drehmomentstütze keine Deformationen aufweist.
• Beim Kürzen das verwendete Langloch der Drehmoment-
stütze nicht beschädigt wurde.
• Beachten Sie den maximal zulässigen Achsversatz
ð Axialversatz: < ± 1,0 [0.039]
ð Radialversatz: < ± 0,1 [0.004]
ð Winkelversatz: < 1°
