3 Especificaciones técnicas
3.3

Dimensiones y conexiones

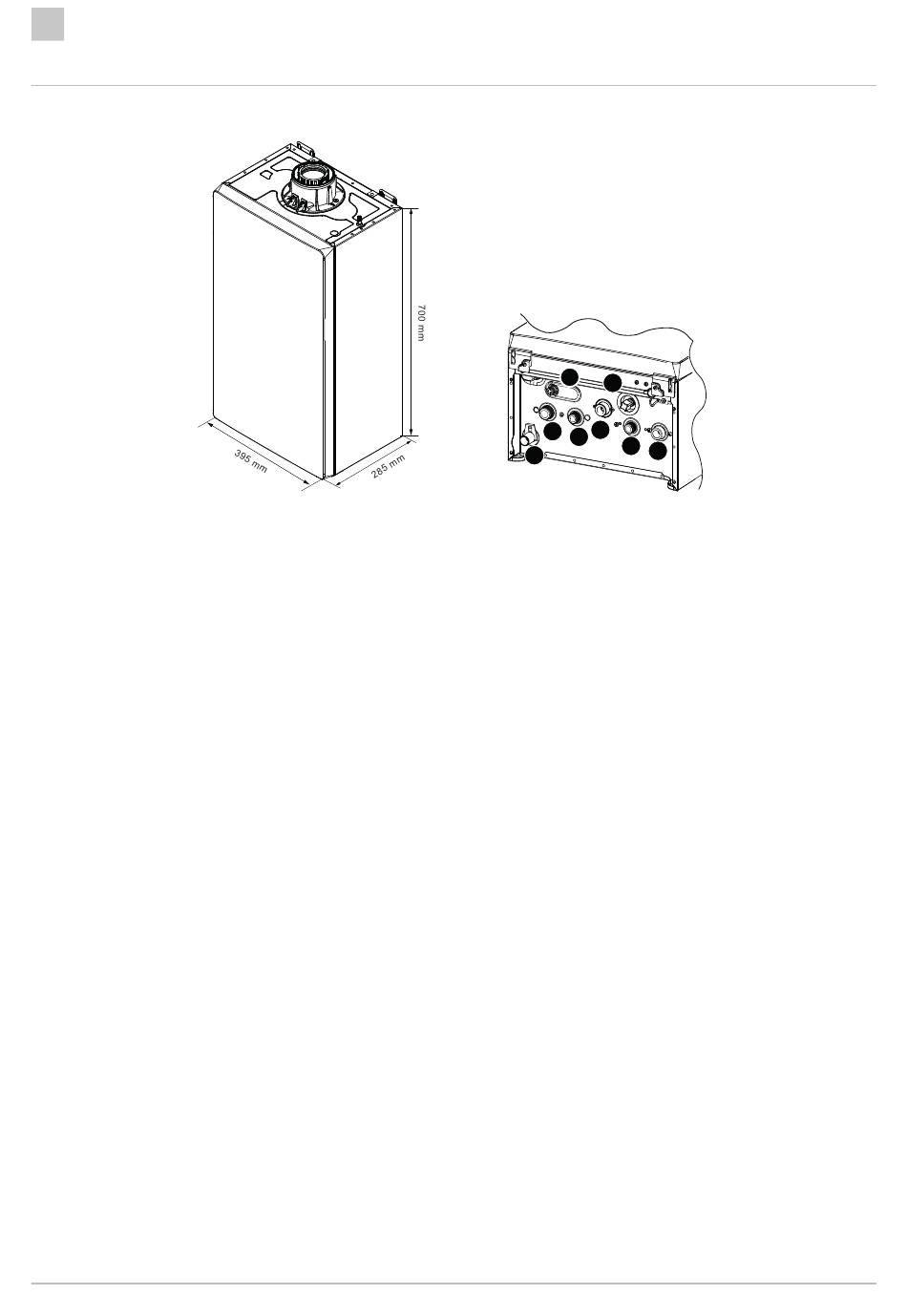

Fig.1 Clave de dimensiones y conexiones
12 CUBIC
2
3
1 Válvula de seguridad
2 Racor de ida del circuito de calefacción (3/4")
3 Adaptador de Ø 21,8 mm para descarga de condensados
4 Racor de salida de ACS (agua caliente sanitaria) (1/2")
5 Racor de entrada de gas (3/4")
6 Racor de entrada de agua fría sanitaria (1/2")
7 Racor de retorno del circuito de calefacción (3/4")
8 Llave de llenado de la caldera/sistema de calefacción
1
8
5
4
6
7
