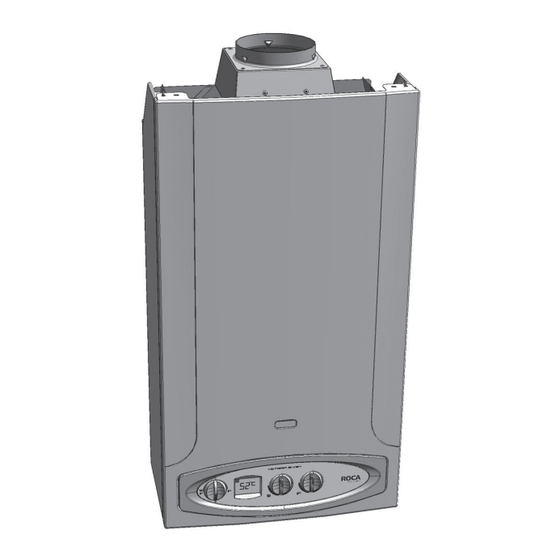

VICTORIA 24/24, 24/24 F, 24/24 T
ES
Caldera mural de gas
Instrucciones de Instalación,
Montaje y Funcionamiento
para el INSTALADOR
PT
Caldeira mural a gás
Instruções de Instalação
Montagem e Funcionamento
para o INSTALADOR
VICTORIA 24 / 24
VICTORIA 24 / 24 F
VICTORIA 24 / 24 T
Publicidad
Manuales relacionados para Baxi Roca VICTORIA 24/24
Resumen de contenidos para Baxi Roca VICTORIA 24/24
- Página 1 VICTORIA 24/24, 24/24 F, 24/24 T Caldera mural de gas Instrucciones de Instalación, Montaje y Funcionamiento para el INSTALADOR Caldeira mural a gás Instruções de Instalação Montagem e Funcionamento para o INSTALADOR VICTORIA 24 / 24 VICTORIA 24 / 24 F VICTORIA 24 / 24 T...
- Página 2 1. Advertencias generales pag. 3 2. Advertencias antes de la instalación pag. 4 3. Instalación de la caldera pag. 4 4. Dimensiones de la caldera pag. 5 5. Instalación de los conductos de entrada de aire y salida de humos pag.
- Página 3 1. Advertencias generales • La caldera puede utilizarse con cualquier tipo de emisor, radiador o Atención: termoconvector, alimentados por uno o dos tubos. Las secciones del Cuando el selector de la figura 2 está en la posición Invierno ( circuito deben calcularse para cada caso con los métodos habituales, cada vez que actúa el dispositivo de regulación de la calefacción teniendo en cuenta la curva caudal/altura manométrica relativa a la (2 -figura 1) hay que esperar unos minutos para que la caldera se vuelva...
- Página 4 2.2. Instalación existente: 2. Advertencias antes de la instalación Antes de instalar la caldera, vacíe totalmente la instalación y límpiela de lodos y contaminantes con los productos comerciales citados Esta caldera sirve para calentar agua a una temperatura inferior a la de en el punto 2.1.
- Página 5 4. Medidas de la caldera VICTORIA 24/24 F VICTORIA 24/24 T fig. 4 VICTORIA 24/24 5. Instalación de los conductos de entrada y fig. 5 salida La instalación de la caldera es muy sencilla gracias a los accesorios suministrados, que se describen a continuación. Para la instalación, emplee exclusivamente los accesorios suministrados por el fabricante.
- Página 6 Ejemplos de instalación con conductos horizontales L max= 5 m L max= 5 m L max= 4 m L max= 4 m Ejemplos de instalación con chimeneas compartidas L max= 5 m Ejemplos de instalación con conductos verticales La instalación se puede efectuar ya sea con techo inclinado como con techo plano, utilizando el accesorio chimenea y la especial teja con la vaina disponible a pedido.
- Página 7 Ejemplos de entrada de aire comburante a la izquierda - Conductos de descarga-aspiración separados Este tipo de conducto permite la salida de los productos de combustión al exterior del edificio o a una chimenea individual. La entrada de aire comburente puede realizarse en una zona diferente a la de la salida de humos.
- Página 8 Junto con la caldera se suministra,en un bulto adicional, un kit de evacua- 7. Conexión del termostato de ambiente ción de los productos de la combustión. Este kit incluye un adaptador para poder aspirar aire del ambiente donde esté situada la caldera y expulsar •...
- Página 9 C1) Regulación a la potencia nominal: fig. 10 Válvula SIT Válvula Honeywell • Abra la llave de paso del gas y gire el mando de la caldera a la posición mod. SIGMA 845 mod. VK 4105 M Invierno ( ) (Figura 2); •...
- Página 10 9.Visualización de los parámetros en el Display (Función «info») fig.12 El display situado en el panel frontal de la caldera permite ver algunas • Presostato del aire (24/24 F -24/24 T) informaciones sobre el funcionamiento. Para ello, proceda del siguiente Este dispositivo (11 - figura 16) impide que se encienda el quemador si modo: la salida de humos no funciona perfectamente.
- Página 11 Esta función actúa si la caldera está conectada a la corriente eléctrica, La temperatura del aire comburente se mide en la toma conectada a la hay paso de gas y la instalación está a la presión indicada. tubería de entrada, introduciendo la sonda unos 3 cm. •...
- Página 12 16. Esquema funcional de los circuitos VICTORIA 24/24 VICTORIA 24/24 F, 24/24 T fig.16 fig.17 Cámara estanca impulsión salida retorno entrada impulsión salida entrada retorno calefacción sanitario calefacción sanitario calefacción sanitario sanitario calefacción Leyenda: Leyenda: 1 termostato de seguridad 1 termostato de seguridad 2 presóstato hidráulico 2 presóstato hidráulico 3 válvula del gas...
- Página 13 17. Esquema de conexión de los conectores VICTORIA 24/24 F, 24/24 T...
- Página 14 VICTORIA 24/24...
- Página 15 ) * * (*) según EN 625 (**) según EN 60529 Marcado CE Baxi Calefacción S.L.U. afirma que estos modelos de calderas están dotados de marcación CE conforme a los requisitos esen- ciales de las siguientes Normas: - Norma gas 90/396/CEE - Norma Rendimientos 92/42/CEE - Norma Compatibilidad Electromagnética 89/336/CEE...
- Página 16 1. Advertências gerais pag. 17 2. Advertências antes da instalação pag. 18 3. Instalação da caldeira pag. 18 4. Dimensões caldeira pag. 19 5. Instalação das condutas de evacuação - aspiração pag. 19 6. Ligações eléctricas pag. 22 7. Ligação do termóstato ambiente pag.
- Página 17 1. Advertências gerais Para além de tudo isto deve-se ter presente que: Atenção: • A caldeira pode ser utilizada com qualquer tipo de placa convectora, Com o selector (figura 2) na posição Inverno ( ), são necessários radiador, termoconvector, alimentados a dois tubos ou a um tubo. alguns minutos de espera a cada intervenção do dispositivo de regulação As secções do circuito serão, em todo o caso, calculadas segundo de aquecimento (5).
- Página 18 2. Advertências antes da instalação borracha e para a sua utilização devem ser observadas as prescrições fornecidas com os próprios produtos. Esta caldeira serve para aquecer a água a uma temperatura inferior à de 2.2. Instalação existente: ebulição e à da pressão atmosférica. Ela deve ser ligada a um instalação Antes de proceder à...
- Página 19 4. Dimensões caldeira VICTORIA 24/24 F VICTORIA 24/24 T fig. 4 VICTORIA 24/24 5. Instalação das condutas de evacuação- fig. 5 aspiração A instalação da caldeira pode ser efectuada com facilidade e flexibilidade graças aos acessórios fornecidos e dos quais sucessivamente está referida uma descrição.
- Página 20 Exemplos de instalação com condutas horizontais L max= 5 m L max= 5 m L max= 4 m L max= 4 m Exemplos de instalação com chimeneas colectivas L max= 5 m Exemplos de instalação com condutas verticais A instalação pode ser executada seja com tecto inclinado ou com tecto plano utilizando o acessório de chaminé...
- Página 21 - Conductos de descarga-aspiración separados Exemplos de entrada de ar comburente à esquerda Este tipo de conduta permite a descarga dos produtos da combustão quer para o exterior do edifício, quer para condutas de evacuação de fumo individuais. A aspiração do ar comburente pode ser efectuada em zonas diferentes,em relacção às da da descarga.
- Página 22 Junto com a caldeira fornece-se um kit de evacuação dos produtos da 7. Ligação do termóstato ambiente combustão. Este kit inclui um adaptador para poder aspirar o ar ambiente do local onde a caldeira se encontre instalada e expulsar os produtos da •...
- Página 23 C1) Regulação na potência nominal: fig. 10 Válvula SIT Válvula Honeywell • Abrir a torneira do gás e rodar o botão (1) colocando a caldeira na mod. SIGMA 845 mod. VK 4105 M posição Inverno ( ) (Fig. 2); • Abrir uma torneira de extracção de água quente sanitária com um caudal de pelo menos 10 litros por minuto ou em todo o caso certifi- car-se que exista a máxima solicitação de calor;...
- Página 24 9.Visualização dos parâmetros no ecrã (Função «info») fig.12 O ecrã situado no painel frontal da caldeira permite ver algumas informa- • Pressóstato de ar (24/24 F- 24/24 T) ções sobre o funcionamento. Para isso, proceda do seguinte modo: Este dispositivo permite o arranque do queimador principal só no caso de perfeita eficiência do circuito de evacuação dos fumos.
- Página 25 Tal função é operativa se a caldeira for alimentada electricamente, se circuito de aspiração do ar, inserindo a sonda de medida aproximada- existir gás e se a pressão da instalação for a indicada. mente 3 cm. Para os modelos de caldeiras de tiragem natural é necessário realizar um •...
- Página 26 16. Esquema funcional circuitos VICTORIA 24/24 VICTORIA 24/24 F, 24/24 T fig.16 fig.17 saída gás entrada retorno saída gás entrada retorno aquecimento água quente água fria aquecimento aquecimento água quente água fria aquecimento sanitária sanitária sanitária sanitária Legenda: Legenda: termóstato de segurança termóstato de segurança pressóstato hidráulico pressóstato hidráulico...
- Página 27 17. Esquema de ligação dos ligadores VICTORIA 24/24 F...
- Página 28 VICTORIA 24/24 F...
- Página 29 ) * * (*) segundo EN 625 (**) segundo EN 60529 Marcado CE Baxi Calefacción S.L.U. declara que estes modelos de caldeira estão dotados de marcação CE conformes aos requisitos essenciais das seguintes Directivas: - Directiva gás 90/396/CEE - Directiva Rendimentos 92/42/CEE - Directiva Compatibilidade Electromagnética 89/336/CEE...
