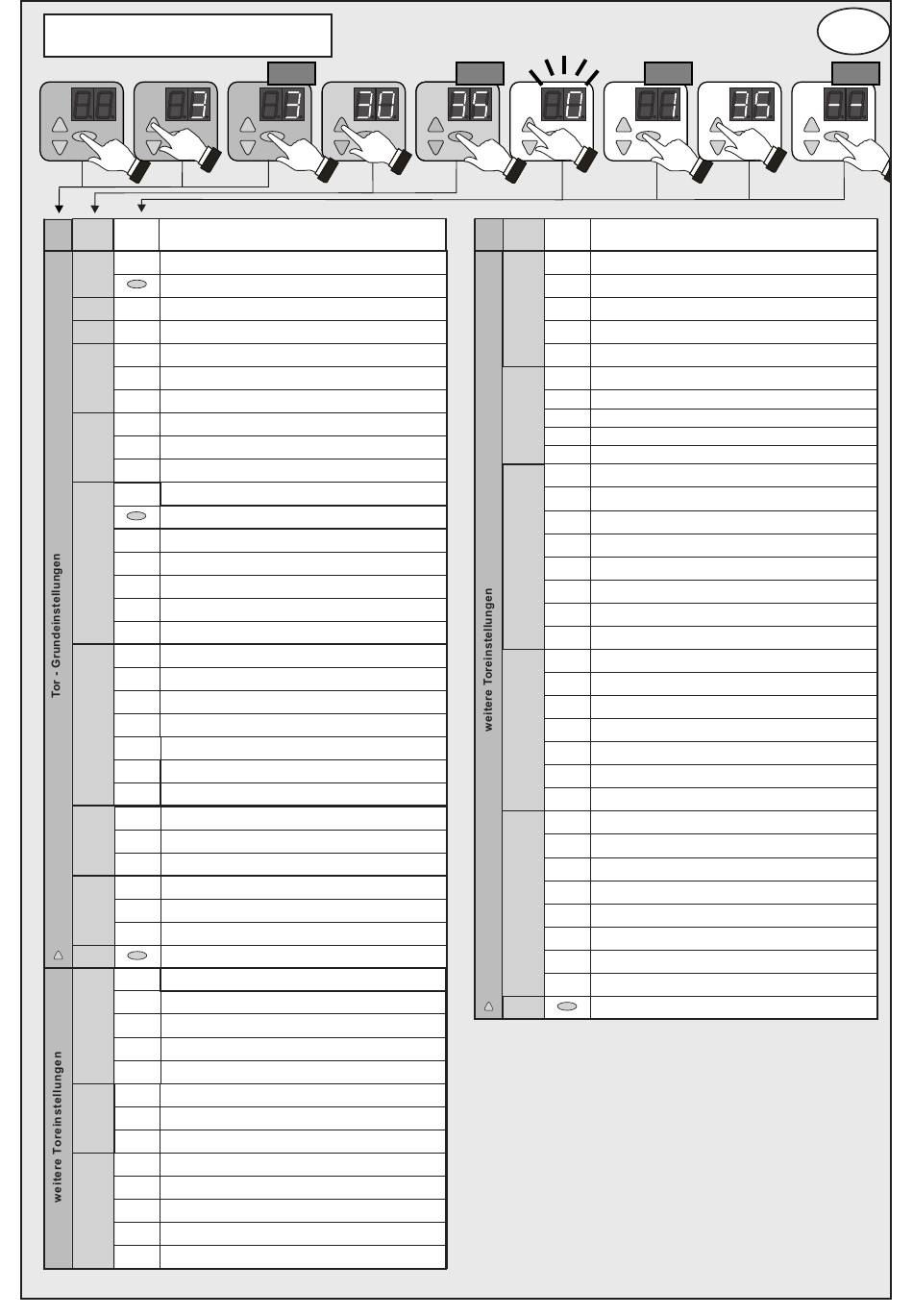

Programmierübersicht
3-9
Menü- Ein-
Nr.
Auswahl
gabe
punkt
3 Toreinstellung obere Endlage
30
Richtungsumkehr (5 Sek. drücken)
31 Toreinstellung untere Endlage
32 Toreinstellung 1/2 Öffnung
50* Feinkorrektur obere Endlage
33 50 - 0 0... 80mm tiefer
50 - 99 0... 80mm höher
50* Feinkorrektur untere Endlage
34 50 - 0 0... 80mm tiefer
50 - 99 0... 80mm höher
Auswahl Schließkantensicherung
Messwertanzeige (5 Sek. drücken)
0 Optische Schließkantensicherung OSE
35 1* Elektrische Schaltleiste 8K2
2 Druckwellenleiste mit Testung
3 Elektrische Schaltleiste 8K2 mit Schlaffseilschalter
4 Drahtlose Schließkante, RadioBand
Auswahl Lichtschranke
0* Ohne Lichtschranke
1 2-Drahtlichtschranke LS2
36 2 4-Drahtlichtschranke LS5, Reflexionslichts.
3 Lichtschranke LS2, Reflexionsl. in Zarge montiert
4 Lichtschranke LS5, Reflexionsl. in Zarge montiert
5 Lichtgitter mit Testung
25* Korrektur Vorendschalter Schließkantensicher.
37 25 - 0 0... 50mm tiefer
0... 100mm höher
25 - 99
Reaktion Lichtschranke
38
0* Ohne Verkürzung Offenhaltezeit
1 Verkürzung Offenhaltezeit bei AR-Betrieb
- -
Menü beenden
4 Funktion Folientasten
0 Totmann Auf / Totmann Zu
1 Impuls Auf / Totmann Zu
40
2* Impuls Auf / Impuls Zu
3 AR - automatisches Schließen
Reaktion auf Schließkantensicherung
41 0* Vollreversieren
1 Teilreversieren
Nachlaufwegkorrektur
0 Aus
42 1* In Tor-Zu-Position
2 In Tor-Auf-Position
3 In Tor-Auf- und Tor-Zu-Position
Menü
30-
37
Item
1x
Menü- Ein-
Nr.
Auswahl
gabe
punkt
Bodenanpassung
4
0* Aus
43 1
Bodenanpassung für 200 Zyklen aktiviert
2 Bodenananpassung für 1000 Zyklen aktiviert
3 Permanente Bodenanpassung
Offenhaltezeit in Sekunden
0* 0 Sek.
1 - 30
1 Sek ... 30 Sek (in 1 Sek. Schritten)
44
31 - 60 35 Sek ... 180 Sek (in 5 Sek. Schritten)
61 - 99 210 Sek. ... 22,5 Min (30 Sek. Schritten)
Statusrelais X5
0* Tor-Zu-Meldung
1 Tor-Auf-Meldung
45 2 Torstatus für Ampelsteuerung A800
3 2 Minuten Garagenlicht
4 5 Minuten Garagenlicht
5 Ein / aus mit Handsender (Menü 62)
6 Wischimpuls ELTACO
Statusrelais X6
0 Tor-Zu-Meldung
1* Tor-Auf-Meldung
46
2 Torstatus für Ampelsteuerung A800
3 Verriegelung
4 - 14
Warnleuchte in Zufahrt (0 - 10 Sek. Vorwarnzeit)
15 - 25 Warnleuchte in Auf- und Zufahrt (0 - 10 Sek.)
Motoreinschaltdauer
0* Ohne Begrenzung
1 25 Min / 35%
2 25 Min / 30%
49
3 25 Min / 60%
4 25 Min / 20%
5 10 Min / 35%
25 Min / 60%
6
- -
Menü beenden
Enter
* Werkseinstellung
D
Exit
