Novoferm tormatic T 100 R Instrucciones De Montaje Y De Manejo página 39

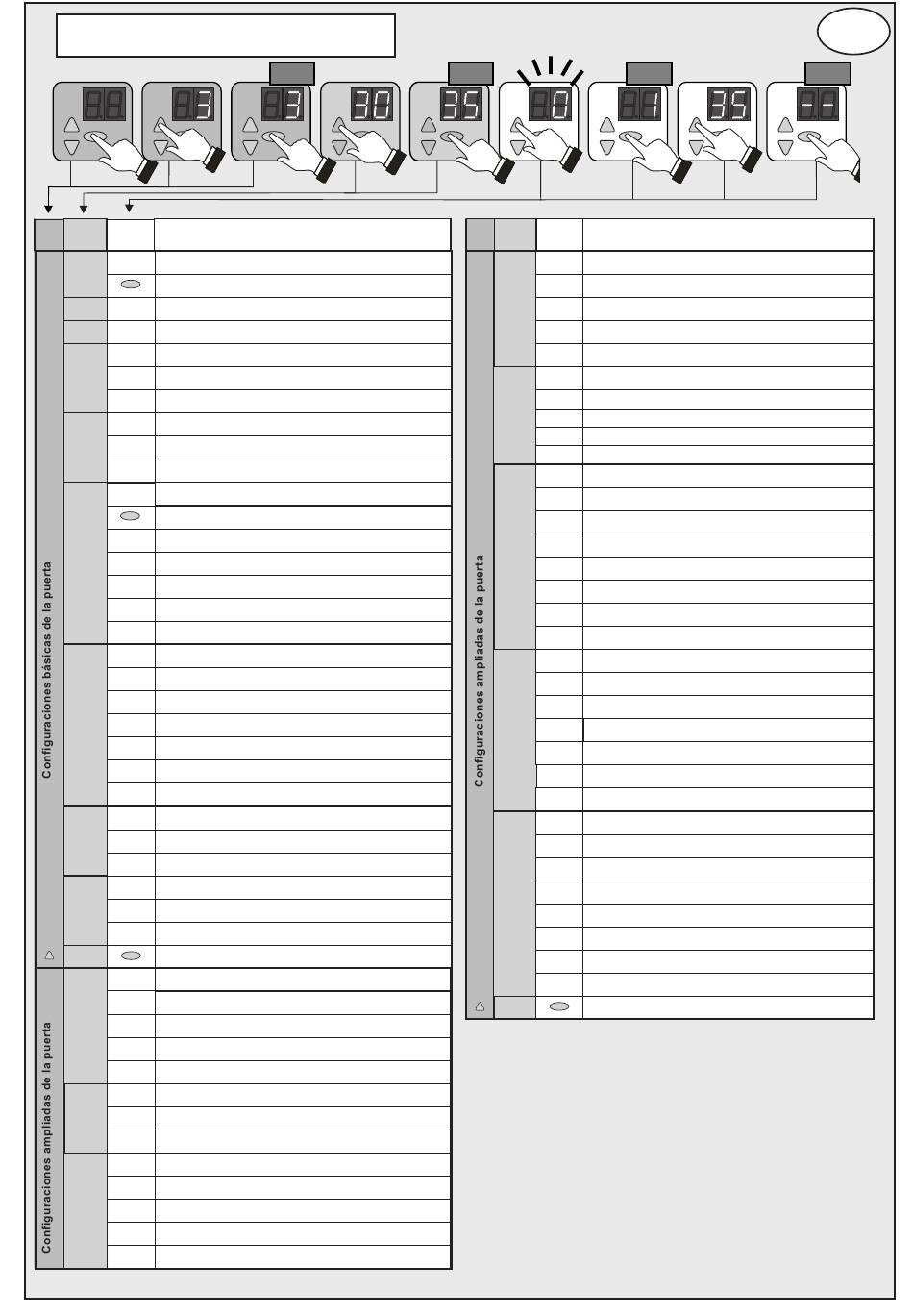

Guía rápida de la
3-9
Opción
N.°
Entrada
Selección
de menú
3 Configurar la posición superior final de la puerta
30
Inversión de la dirección (pulsar 5 seg.)
31 Configurar la posición inferior final de la puerta
32 Configuración de ½ apertura de la puerta
50* Configuración precisa de la posición final
33 50 - 0 0... 80mm más profundo
50 - 99 0... 80mm más alto
50* Configuración precisa de la posición final inferior
34 50 - 0 0... 80mm más profundo
50 - 99 0... 80mm más alto
Selección de los cantos de cierre
Indicador de valores medidos (pulsar 5 seg.)
0 Cantos de cierre ópticos OSE
35 1* Regleta eléctrica de conmutación 8K2
2 Barra de ondas de presión con test
3 Regleta eléctrica de conmutación 8K2 con disyuntor
4 Protección contra accidentes inalámbrica, RadioBand
Selección de la barrera fotoeléctrica
0* Sin barrera fotoeléctrica
1 Barrera fotoeléctrica de dos hilos LS2
36 2 Barrera fotoeléctrica de 4 hilos LS5 y de reflexión
3 Barrera fotoeléctrica LS2 y de reflexión en el bastidor de la
4 Barrera fotoeléctrica LS5 y de reflexión en el bastidor de la
5 Barrera fotoeléctrica con comprobación
25*
Corección preinterruptor de final de carrera de los cantos de
37
25 - 0 0... 50mm más profundo
25 - 99 0... 100mm más alto
Reacción barrera fotoeléctrica
38 0* Sin reducción tiempo de espera en abierto
1 Reducción tiempo de espera en abierto en funcionamiento
- -
Finalizar menú
4 Función teclas de membrana
0 Hombre muerto abrir / hombre muerto cerrar
1 Impulso abrir / hombre muerto cerrar
40
2* Impulso abrir / impulso cerrar
3 Funcionamiento AR - cierre automático
Reacción de la protección contra accidentes
41 0* Inversión parcial de la marcha
1 Inversión total de la marcha
Corrección del trayecto de la marcha en inercia
0 des
42 1* En posición puerta cerrada
2 En posición puerta abierta
3 En posición puerta abierta y puerta cerrada
Menu
30-
Item
1x
Opción
N.°
Entrada Selección
de menú
Adaptación al suelo
4
0* des
43 1 Activado para 200 ciclos
2 Activado para 1000 ciclos
3 Adaptación permanente al suelo
Tiempo de espera en abierto en segundos
0* 0 seg.
1 - 30
1 seg. ... 30 seg. (en etapas de 1 seg.)
44
31 - 60 35 seg. ... 180 seg. (en etapas de 5 seg.)
61 - 99 210 seg. ... 22,5 min. (en etapas de 30 seg.)
Relé de estado de la puerta
0* Mensaje de puerta cerrada
1 Mensaje de puerta abierta
45 2 Estado de la puerta para control de semáforo A800
3 Luz del garaje de 2 minutos
4 Luz del garaje de 5 minutos
5 Emisor manual con / des
6 Wischimpuls ELTACO
Relé de estado de la puerta
0 Mensaje de puerta cerrada
1* Mensaje de puerta abierta
46
2 Estado de la puerta para control de semáforo A800
3 Bloqueo
4 - 14
Luz de advertencia en puerta cerrada (0-10 seg. de tiempo de
15 - 25 Luz de advertencia en puerta abierta y cerrada (0 - 10
Tiempo de conexión del motor
0* Sin limitación
1 25 min / 35%
2 25 min / 30%
49
3 25 min / 60%
25 min / 20%
4
5 10 min / 35%
25 min / 60%
6
- -
Finalizar menú
* Restablecimiento del ajuste de fábrica
Enter
X5
(menu 62)
X6
ES
Exit
