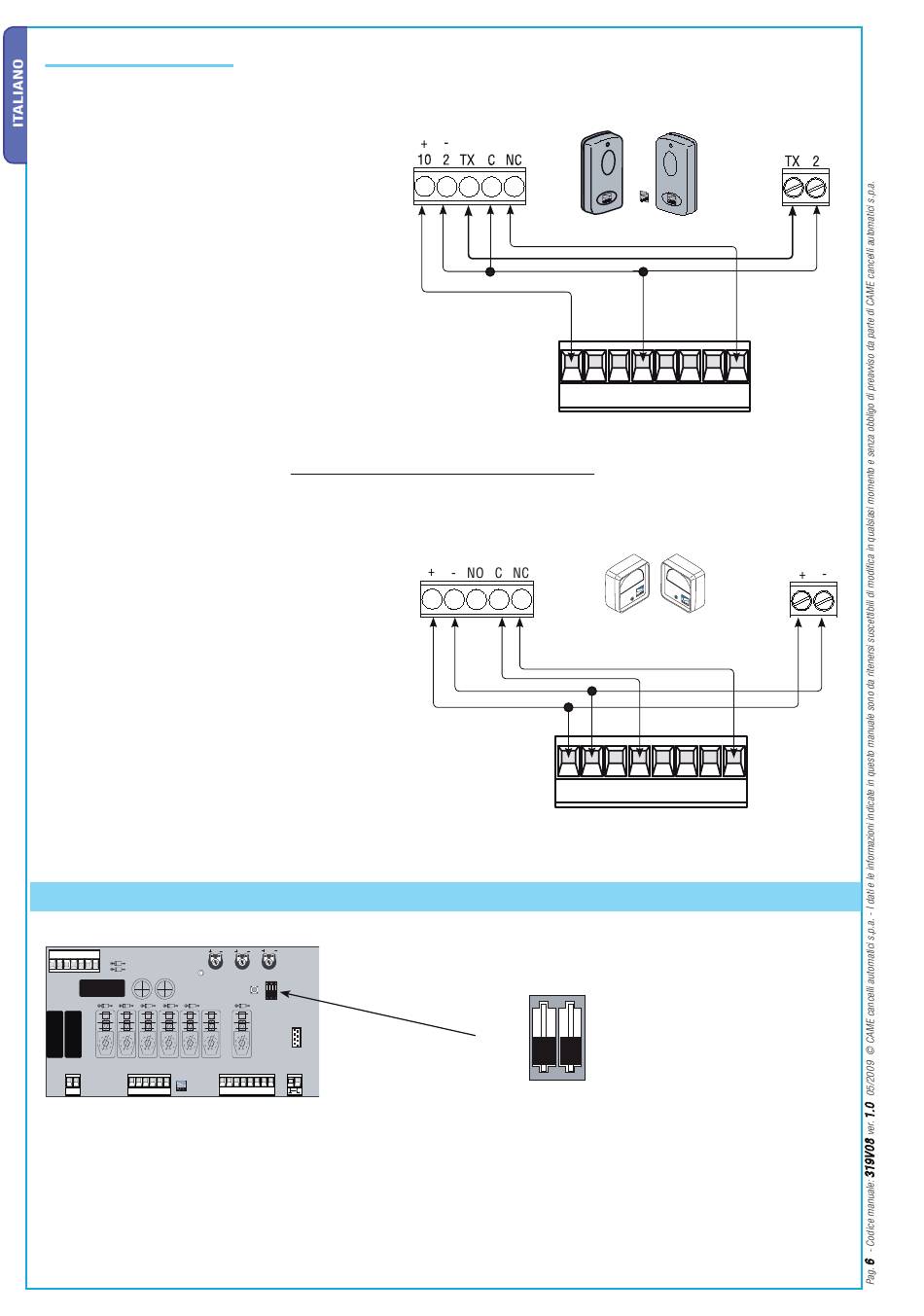

Dispositivi di sicurezza

Contatto (N.C.) di «riapertura durante la chiusura»
- Ingresso per dispositivi di sicurezza tipo fotocellule,
bordi sensibili e altri dispositivi conformi alle normative
EN 12978. In fase di chiusura delle ante, l'apertura del
contatto provoca l'inversione del movimento fi no alla
completa apertura.
Contatto (N.C.) di «riapertura durante la chiusura»
7 Selezioni funzioni
T.L.
L1 L2 C 0 12 24
FUSIBILE CENTRALINA 1A
FUSIBILI LINEA 5A
QUADRO COMANDO
ZA4
L1 L2 U V W X Y E1
1 ON Funzionamento del cancello mantenendo premuto il pulsante (esclude la funzione del radiocomando) attivato
(1 OFF - disattivato);
2 ON "Chiusura automatica" attivata (2 OFF - disattivata).
TR2M. T.C .A.
1 2
10 11 1 2 3 5 7 C1
Fotocellule DIR
RX
10 11 1
RX
Fotocellule DOC
10 11 1
DIP-SWITCH 2 VIE
ON
OFF
1 2
TX
2 3
5 7 C1
TX
2 3 5 7 C1
