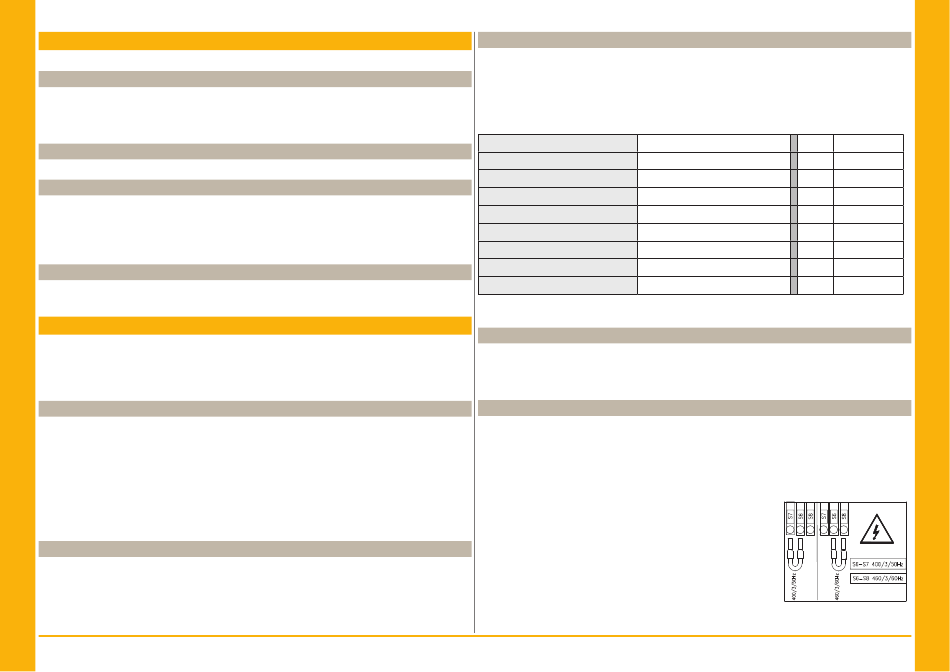

2 Inledning

Denna handbok hänvisar till kyltorkar som är utformade för att avlägsna vattenånga från tryckluft.

2.1 Transport

Den emballerade enheten måste:
• vara i vertikalt läge,
• skyddas mot vädrets verkan,
• skyddas mot stötar.

2.2 Hantering

Använd en gaffeltruck som är lämpad för vikten som skall lyftas. Undvik stötar.

2.3 Inspektion

• I fabriken monteras alla enheter, kablas, fylls med kylmedel och olja, provkörs under normala
arbetsförhållanden;
• Kontrollera maskinens skick vid mottagandet och reklamera omgående eventuella skador till tran-
sportfi rman.
• Avlägsna emballaget från enheten så nära installationsplatsen som möjligt.

2.4 Magasinering

Följ anvisningarna som fi nns på emballaget om fl era enheter måste staplas ovanpå varandra. Förvara
den emballerade enheten på en ren plats där den skyddas mot fukt och vädrets inverkan.

3 Installation

Y
Installera inomhus i ett rent, torrt område som är skyddat från väder och vind, direkt solljus
och / eller andra hårda förhållanden.
!
Den installerade produkten måste skyddas mot brandrisk (ref. EN378-3).
3.1 Gör så här
Y
Respektera anvisningarna i avsnitten 9.2 och 9.3.
Alla torkare ska vara utrustade med ett lämpligt förfi lter installerat i närheten av torkarens luftinlopp.
Leverantören utesluter alla krav på ersättning eller skadestånd för eventuella direkta eller indirekta
skador som uppstår till följd av underlåtenhet att installera förfi lter
Y
Förfi lterelementet (för fi ltrering ner till 3 micron eller mindre) måste bytas minst en gång per
år eller med de intervaller som anvisas av tillverkaren.
Y
Anslut torkaren på korrekt sätt till tryckluftsintagets och tryckluftsutloppets kopplingar.
3.2 Utrymme som krävs för arbetet
Y
Lämna ett utrymme på minst 1,5 meter runt enheten.
Lämna 2 meters utrymme ovanför torkarmodeller med vertikalt utsläpp av kondensationsluften.
Svenska

3.3 Kondensatorversion

Luftversion (Ac)
Se till att det inte skapas situationer där kylluften återcirkuleras.
Täpp inte igen ventilationsgallren.
Vattenversion (Wc)
Om ett nätfi lter inte medföljer, installera ett nätfi lter på kondensvattenintaget.
Y,
Det inkommande kondensvattnets egenskaper:
Temperatur
ΔT IN/OUT
Max % glykol
Tryck
PH
Elektrisk ledningsförmåga
Langeliers mättningsindex
SO 2-
4
NH
3
För särskilda kylvatten (avjoniserat, demineraliserat, destillerat) kan standardmaterialen förutsedda
för kondensatorn vara olämpliga. I sådana fall ombedes du kontakta tillverkaren.

3.4 Tips

För att torkarens och luftkompressorns invändiga komponenter inte skall skadas, undvik installa-
tioner där omgivningsluften innehåller fasta och/eller gasformiga förorenande ämnen: se upp med
svavel, ammoniak, klor och installationer i havsmiljö.
För versioner med axialfl äktar rekommenderas inte kanalisering av den förbrukade luften.

3.5 Elektrisk anslutning

Använd en kabel som är godkänd enligt lokala lagar och bestämmelser (kabelns minsta tvärsnitt
specifi ceras i avsnittet 9.3).
Installera den magnetotermiska differentialströmbrytaren uppströms om anläggningen (RCCB - IDn
= 0.3A). Differentialströmbrytaren skall 3 mm kontaktavstånd i öppet läge (se lokala bestämmelser
som gäller på detta område).
Denna magnetströmbrytares nominella ström "In" måste vara lika med FLA och tillslagskurvan måste
vara av typ D.
Välj strömförsörjning och sätt in en brygga enligt bilden nedan:
S7-S6 för 400/3/50
S8-S6 för 460/3/60
Inuti elpanelen fi nns en instruktionsetikett.
PSE 120-350
≥50°F (10°C) CL -
5-15°C CaCO
3
50 O
2
43.5-145 PSIg (3-10 barg) Fe
7.5-9 NO
3
10-500 μS/cm HCO -
3
0-1 H S
2
<50 ppm CO
2
<1 ppm Al
<50 ppm
70-150 ppm
<0.1 ppm
<0.2 ppm
<2 ppm
70-300 ppm
<0.05 ppm
<5 ppm
<0.2 ppm
