Vega VEGACAP 64 Instrucciones De Servicio
Sonda de varilla capacitiva para la detección de nivel
Ocultar thumbs
Ver también para VEGACAP 64:
- Instrucciones de servicio (40 páginas) ,
- Instrucciones de seguridad (8 páginas) ,
- Instrucciones de servicio (40 páginas)
Manuales relacionados para Vega VEGACAP 64
Resumen de contenidos para Vega VEGACAP 64
- Página 1 Instrucciones de servicio Sonda de varilla capacitiva para la detección de nivel VEGACAP 64 Dos hilos Document ID: 30015...
- Página 2 Cambio del módulo electrónico ..................24 Procedimiento en caso de reparación ................25 Desmontaje Secuencia de desmontaje ....................26 Eliminar .......................... 26 Anexo Datos técnicos ....................... 27 Dimensiones ........................31 Derechos de protección industrial .................. 34 Marca registrada ......................34 VEGACAP 64 • Dos hilos...
- Página 3 La misma se puede consultar en el capítulo "Descripción del producto". Instrucciones para accesorios y piezas de repuesto Consejos: Para el empleo seguro de su VEGACAP 64 ofertamos accesorios y piezas de repuesto. Las documentaciones correspondientes son: • 30174 - Módulo electrónico VEGACAP serie 60 •...
- Página 4 El punto precedente caracteriza una lista sin secuencia obligatoria → Paso de procedimiento Esa flecha caracteriza un paso de operación individual. Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGACAP 64 • Dos hilos...
- Página 5 Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGACAP 64 es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto".
- Página 6 El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGACAP 64 • Dos hilos...

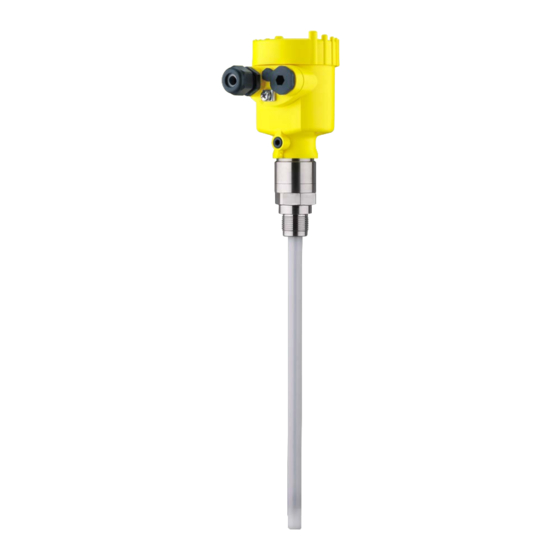

- Página 7 Conexión a proceso con sonda de medida • Carcasa con electrónica • Tapa de la carcasa Fig. 1: VEGACAP 64, versión de varilla con carcasa plástica Tapa de la carcasa Carcasa con electrónica Conexión a proceso Placa de tipos La placa de tipos contiene los datos más importantes para la identifi- cación y empleo del instrumento.
- Página 8 Principio de operación Campo de aplicación El VEGACAP 64 es un interruptor de nivel para líquidos y sólidos a granel no abrasivos. La sonda de medición de varilla está totalmente aislada y gracias a su forma constructiva es apropiada sobre todo para productos viscosos y adhesivos.
- Página 9 La variación de capacidad es convertida en una instrucción de cone- xión por la unidad electrónica. Alimentación de tensión El VEGACAP 64 con sistema electrónico de dos hilos, puede conec- tarse a diferentes instrumentos de acondicionamiento de señal en dependencia de sus exigencias. Los instrumentos de acondiciona- miento de señal adecuados se encuentran en "Datos técnicos".
- Página 10 Las bridas roscadas están disponibles en diferentes versiones según las normas siguientes: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. Otras informaciones se encuentran en las instrucciones adicionales "Bridas según DIN-EN-ASME-JIS". VEGACAP 64 • Dos hilos...
- Página 11 Asegúrese que la tapa de la carcasa esté cerrada y asegurada en caso necesario durante el funcionamiento para mantener el tipo de protección del equipo. Asegúrese de que el grado de contaminación indicado en el capítulo "Datos técnicos" se adapte a las condiciones ambientales existentes. VEGACAP 64 • Dos hilos...
- Página 12 Por ello, las aperturas libres de las entradas de cables están cerradas con tapas protectoras contra el polvo de color rojo como protección para el transporte. VEGACAP 64 • Dos hilos...
- Página 13 Montaje horizontal Con el objetivo de lograr un punto conmutación lo más exacto posible, puede montarse el VEGACAP 64 de forma horizontal. No obstante si el punto de conmutación puede moverse en una toleran- cia de algunos centímetros, recomendamos la ejecución del montaje...
- Página 14 4 Montaje del VEGACAP 64 con una inclinación aproximada de 20º hacia abajo, para que no puedan producirse incrustaciones. Montar la sonda de medición de varilla de forma tal que la sonda de medición sobresalga libremente en el depósito. En caso de montaje en un tubo o en una pieza de conexión se puede depositar producto,...
- Página 15 Preste atención a las prescripciones gene- rales de instalación durante dicha operación. Por principio, conectar el VEGACAP 64 con la tierra del depósito (PA) o con el potencial a tierra más próximo en caso de depósitos plásticos.Hay un borne de puesta a tierra en un lado de la carcasa del instrumento entre los ra- cores para cables.
- Página 16 9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Realizar un nuevo ajuste en caso necesario 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. VEGACAP 64 • Dos hilos...
- Página 17 El ejemplo de conexión es válido para todos los instrumentos de acondicionamiento de señal utilizables. Observar la instrucción de servicio del instrumento de acondiciona- miento de señal. En Datos técnicos se encuentran instrumentos de acondicionamiento de señal apropiados. VEGACAP 64 • Dos hilos...
- Página 18 El equipo realiza una rutina determinada de conexión después de la conexión a la alimentación o del retorno de la tensión. El instrumento puede emitir un aviso momentáneo de fallo por la rebaja del valor de corriente. VEGACAP 64 • Dos hilos...
- Página 19 5 Conectar a la alimentación de tensión I/mA 20,5 < 2,3 Fig. 12: Comportamiento de arranque Valor de medición VEGACAP 64 • Dos hilos...
- Página 20 Generalmente, ajustar el modo de operación con el conmutador de modo de operación del analizador antes de la puesta en fun- cionamiento del VEGACAP 64. Si se conmuta posteriormente el conmutador de modo de operación, cambia la salida de conexión.
- Página 21 3. Mantener el conmutador de selección de rango de medición (1) pulsado hasta que el indicador luminoso (2) parpadea en verde. 4. Después realizar el ajuste. El ajuste detallado del VEGACAP 64 se encuentra en la instrucción de servicio del "Analizador". VEGACAP 64 • Dos hilos...
- Página 22 Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana.
- Página 23 En dependencia de la causa de fallo y de las medidas tomadas hay pués de la eliminación de que realizar nuevamente en caso necesario los pasos de procedi- fallos miento descritos en el capítulo "Puesta en marcha". VEGACAP 64 • Dos hilos...
- Página 24 Por esta causa el enchufe puede aparecer en otra posición. 9. Enchufar el módulo electrónico cuidadosamente. Durante esta operación atender que el enchufe esté en posición correcta. 10. Atornillar y apretar los dos tornillos de fijación con un destornilla- dor (Torx tamaño T10 o ranura 4) VEGACAP 64 • Dos hilos...
- Página 25 Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGACAP 64 • Dos hilos...
- Página 26 Materiales: ver "Datos técnicos" Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGACAP 64 • Dos hilos...
- Página 27 Ʋ Conexión a proceso: Bridas - plaquea- 0,15 … 6 m (0.492 … 19.69 ft) das con PTFE Carga máxima lateral 10 Nm (7.4 lbf ft) Momento de apriete del tornillo de brida 60 Nm (44.25 lbf ft) (mín) VEGACAP 64 • Dos hilos...
- Página 28 -0,4 … 64 bar/-40 … 6400 kPa (-5.8 … 928 psig), de- plaqueada pendiente de la conexión a proceso Temperatura de proceso VEGACAP 64 -50 … +150 °C (-58 … +302 °F) de 316L Distancia de la conexión a proceso hasta el punto de conmutación ajustado.
- Página 29 Temperatura de proceso (temperatura de -50 … +200 °C (-58 … +392 °F) la rosca o de la brida) con adaptador de temperatura (opcional) Temperatura de proceso VEGACAP 64 -20 … +150 °C (-4 … +302 °F) de St C22.8 80°C (176°F)
- Página 30 Por ello, con estos equipos hay que observar los documentos de homologación correspondientes. Éstos se incluyen con el material suministrado o se pueden descargar de www.vega.com, "Bús- queda de instrumento (Número de serie)" o a través del área de descarga general.
- Página 31 ø 84 mm (3.03") (3.31") M20x1,5 M20x1,5 M20x1,5 Fig. 20: Variante de carcasa en grado de protección IP 66/IP 68 (1 bar) Cámara única de acero inoxidable (Fundición de precisión) Aluminio - de cámara única VEGACAP 64 • Dos hilos...
- Página 32 9 Anexo A, G 1 A, G 1 ø16mm ( ") Fig. 21: VEGACAP 64 - versión roscada G1(ISO 228 T1) Longitud del sensor, ver capítulo "Datos técnicos" L1 longitud activa VEGACAP 64 • Dos hilos...
- Página 33 9 Anexo ø 40 mm (1.58") Fig. 22: Adaptador de temperatura VEGACAP 64 • Dos hilos...
- Página 34 Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
- Página 35 Notes VEGACAP 64 • Dos hilos...
- Página 36 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
